特集:これからの建築生産システム

Chapter2　建築生産情報統合システムのしくみ

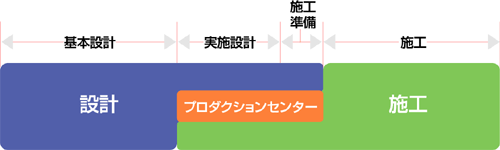

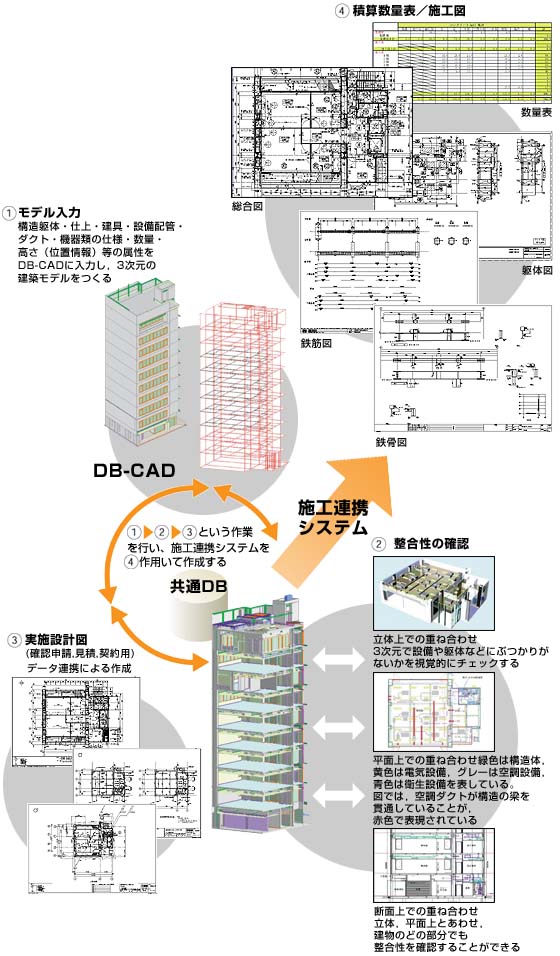

3次元の建築モデルをつくるDB-CAD 　建築生産情報統合システムの中核となるのが，当社で開発したDB-CAD（データベース・キャド）である。DB-CADは，これまでのただ線を引くだけの2次元のCADとは異なり，建物の部材や仕様，数量といった属性を，共通データベースに蓄積し，バーチャルな3次元の建築モデルを作り上げることができるCADシステムである。この共通データベースの活用により，設計から施工まで一貫したデータの利用が可能となっている。 　DB-CADへの入力は，「建築」「構造」「設備」において，それぞれ専用のCADソフトを用いて行う。当社が開発したのは，CADソフトとデータベースを結び付け，情報をやり取りするインターフェース部分であり，これらのソフトはどこにでもある市販品を利用している。普及している市販のソフトを用いることで，利便性や汎用性を追及している。 　共通データベースに蓄積された情報は，細部にわたり検討された上，これらの情報を元に実施設計図が作成される。この図面は，建築確認申請や見積などの設計図書として利用されるものである。また，共通データベースの情報は，施工の際の情報としても有効に活用される。当社が構築した「施工連携システム」に情報を渡すことで，積算数量や施工図を容易に作成することができる。その際，設計内容の確定度と，取り込まれた施工の情報量によって施工図の精度が決まってくる。 プロダクションセンターの業務の流れ 　プロダクションセンターの活動は，実施設計から施工にとりかかるまでの期間である。ここで，いかに設計と施工のノウハウを一体化し，設計の確定度を高めるかがポイントとなる。 　まず，実施設計が始まる前の段階において，設計に取り込むべき施工情報を収集し，実施設計が始まってから，「建築」「構造」「設備」でのDB-CADによるモデル入力をしていく。そしてバーチャルな建築モデルを元に，立体・平面・断面上での「重ね合わせ」を行う。ここで，入力した設計情報の整合性，つまり建物の納まり具合を確認する。 　不具合があった場合には，各設計担当者，施工担当者との調整を図り，共通データベースの情報を修正し，再度，「重ね合わせ」を行う。こうした作業により，整合性のとれた確定度の高い設計図を完成させていく。 　施工準備段階に入ると，共通データベースの情報は施工連携システムに渡される。市販の躯体図を作成するCADや，鉄骨・鉄筋システムを利用することで，鉄骨やコンクリート，型枠，仕上，設備などの積算数量や，総合図，躯体図などの各種の施工図が作成される。
