特集：新たな建築生産への取組み

情報化設計施工への取り組み
　　　　−構造データベースCAD−LINCS

　情報化設計施工，設計施工の情報統合を実現させたのが構造データベースCAD−LINCSである。LINCSとは，構造設計データを設計，施工部門で共有し連携利用する当社が開発した躯体生産情報システムである。

　本システムでは，まず設計初期段階の構造データベースCADによる作図の過程で，構造設計データを躯体データベースに蓄積する。これと構造計算や施工用の各種関連システムとを連携させて，データをやりとりすることで一元化された構造設計情報を多角的に利用するのである。

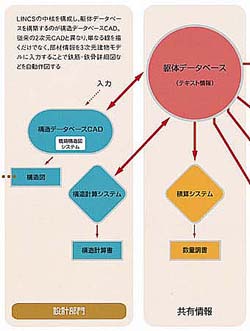

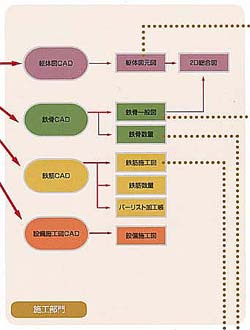

構造データベースCAD−LINCSの概念図 LINCSの中核を構成し，躯体データベースを構築するのが構造データベースCAD。従来の2次元CADと異なり，単なる線を描くだけでなく，部材情報を3次元建物モデルに入力することで鉄筋・鉄骨詳細図などを自動作図する

　この膨大な作業が生産性向上を妨げていたが，構造データベースCAD−LINCSにより，これらのインプット作業が大幅に削減され，施工図の作成や数量の算出が容易になったのである。

　構造データベースCAD−LINCSは，設計業務を効率化し，現場における生産計画，積算，見積チェック，施工図作成などの業務を半自動で行うことを可能とし，従来と比べて極めて合理的な生産活動を実現する。1998年度から実証運用を開始，既に約30の工事に適用しており，2000年度の全国展開を予定している。
