生産工程の自動化技術

鹿島は、生産施設の安全性向上、
作業の効率化、省力化を実現します。

鹿島は、お客様のご要望にお応えする新しい自動化技術を提案することで、生産施設の安全性向上、作業の効率化、省力化を実現します。

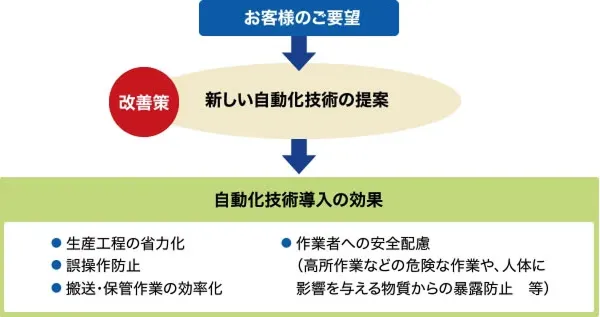

自動化技術導入の効果

医薬品・食品・化粧品等、様々な生産施設の実績で得たノウハウを活かし、鹿島独自の自動化技術を開発し、お客様に提供いたします。

特徴（導入の効果）

入荷原料の搬送、原料開袋、開袋後の原料吸引・搬送、空外装の回収をロボットにより自動化

完全自動化のため、作業負荷の低減およびコンタミ防止がはかれる

24時間稼働が可能

概要

紙袋原料の搬送、開袋、開袋後の原料輸送、空外装の回収までの工程を自動で行う開袋設備。
付帯設備は原料搬送用のコンベヤ設備、紙袋セット用のカセット設備、吸引装置から構成。ロボットの採用により重量物のハンドリングが不要となるため作業負荷の低減、異物混入等のコンタミ防止がはかれる。

システム全体図

原料吸引工程

紙袋セット工程

特徴（導入の効果）

取り外しの必要がなく自動洗浄・乾燥が可能

2段式のため、一つのプッシュアウトノズルで洗浄・乾燥が可

概要

投入シュート

これまで人手による取り外し・洗浄・乾燥が必要だった投入シュート部に、2段式プッシュアウトノズル装置を搭載することでシュート部を取り外すことなく自動洗浄・乾燥を行うシステムを実現します。

投入装置

これまで人手によって行われていた調合工程における秤量済原料の投入をパレタイズ工程から調合タンクへの原料投入、投入後の空容器戻りラインまでの一連工程を自動化することで作業負荷の低減を実現します。投入装置は人手投入に近い旋回軌跡を実現するため2軸構成を採用しています。

投入シュート全体図

洗浄工程

乾燥工程

特徴（導入の効果）

原料投入から浸漬、採液、残カス自動排出の一連工程を一つの抽出機で自動化

原料特性に合わせた効果的な付帯設備仕様

概要

原料を投入し上部を均らした後、浸漬、採液し、抽出機下部より残カスの自動排出を行い、排出完了後は自動洗浄（CIP）を行う全自動抽出機設備。一連の工程を全て一つの抽出機で実現します。

抽出機全体図

抽出機一連工程

特徴（導入の効果）

生薬の掻き出し、切裁、秤量の一連の作業を完全自動化

様々な形状・性質の生薬に対応

概要

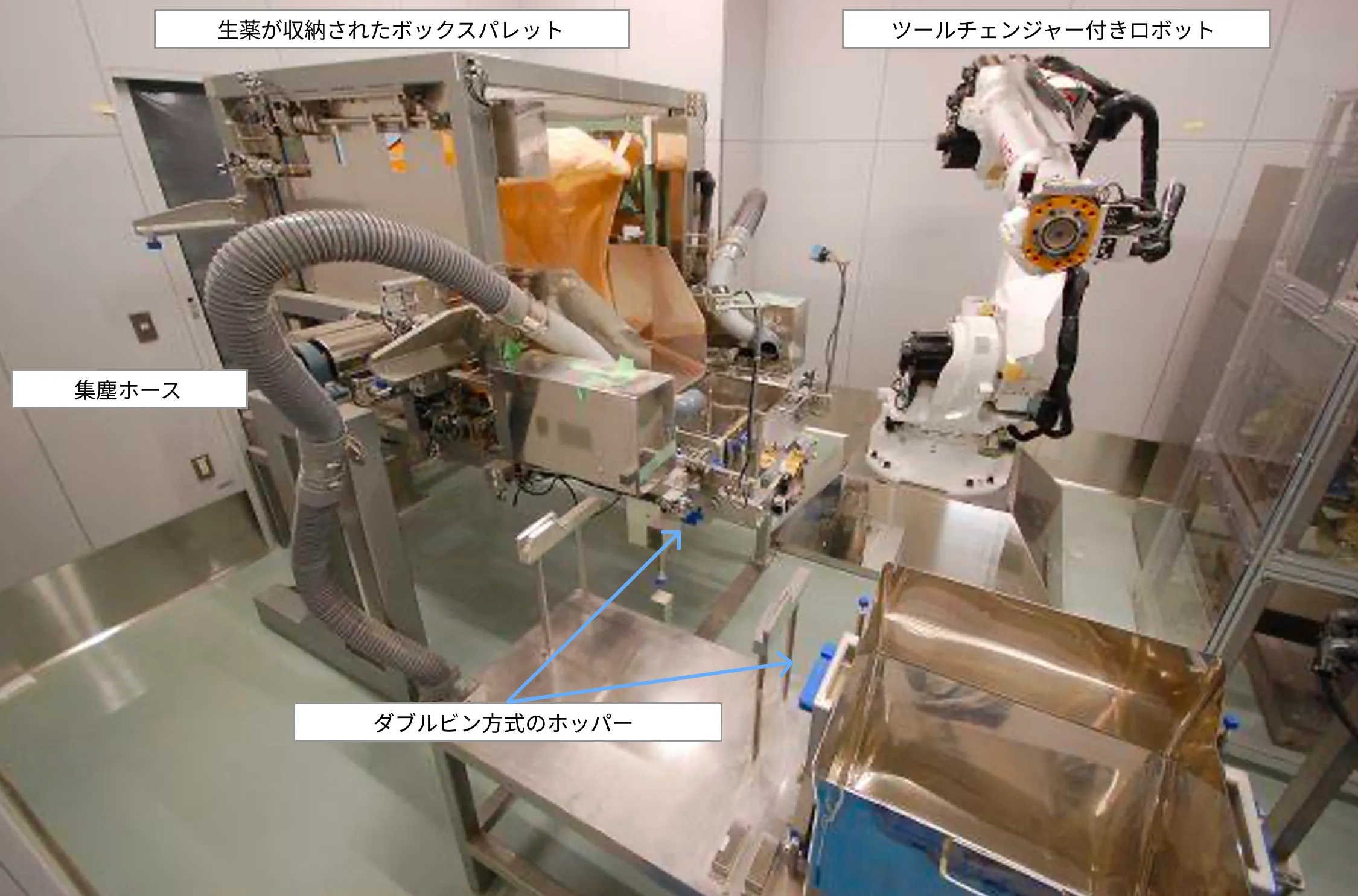

生薬が収納されたボックスパレットの搬送、生薬の必要量の掻き出し、生薬の切裁、指図に基づいた秤量までの一連の作業を完全自動化。
生薬の受けホッパーをダブルビン方式とし、ツールチェンジャーを装着したロボットが生薬の掻き出し、受けホッパーの交換、自動切裁秤量機への生薬の投入の一連の作業を効率的に行うことを可能とし、生薬の掻き出し～秤量の作業の効率化・無人化を実現

投入シュート全体図

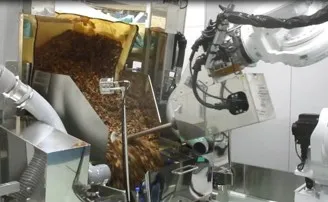

生薬の掻き出し

自動切裁秤量機への生薬の投入
