省エネルギー技術
CO2排出量削減の観点からも省エネルギー技術は欠かせません。
- 高効率機器により運転を最適制御し、エネルギーロスを低減
- 生産施設で発生する廃熱を回収・利用し、負荷を低減
- 各種省エネシステムのランニングコスト、CO2削減効果を短時間で算出

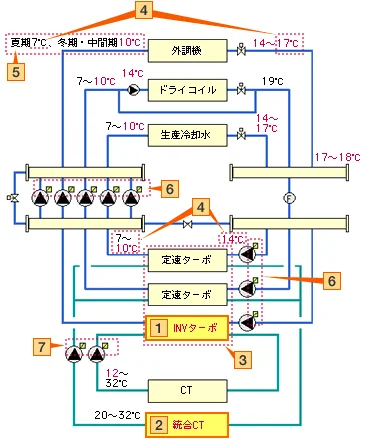

高効率熱源システム
インバータターボ冷凍機の採用や、冷水・冷却水の最適制御により、省エネルギーを実現する熱源システムです。
高効率熱源システム
|
システム特長 |
1 |
高効率インバータターボ冷凍機の採用 |
|---|---|---|
| 2 |
冷却塔統合設置（定速・インバータごと） |
|
|
運転制御方式特長 |
3 |
冷凍機を負荷熱量により台数制御 |
| 4 |
冷水大温度差送水：一次7℃、二次10℃ |
|
| 5 |
冷水供給温度を外気露点温度により変更 |
|
| 6 |
冷水ポンプを負荷流量によりINV運転 |
|
| 7 |
冷却水ポンプを冷却水温度によりINV制御 |

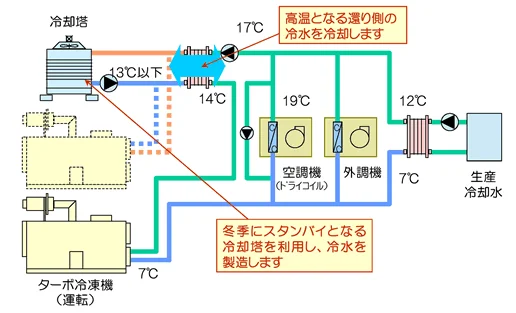

■ フリークーリングシステム
冬季スタンバイとなる冷却塔を利用し冷水を製造し、冷凍機負荷を低減します。 また、ドライコイルなどの利用により、冷水大温度差を実現し搬送動力を低減します。
フリークーリングシステム

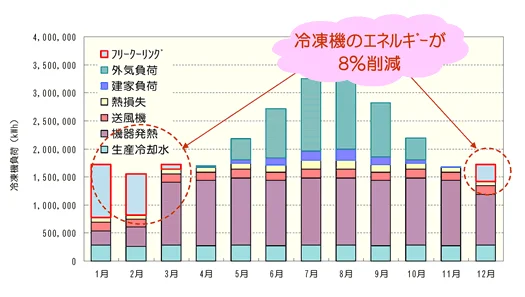

フリークーリングによる冷凍機負荷削減効果
冬季にフリークーリングにより冷水を製造することで、冷凍機の消費エネルギーが年間で8％削減可能となりました。
フリークーリングによる冷凍機負荷削減効果
■ 廃熱回収システム

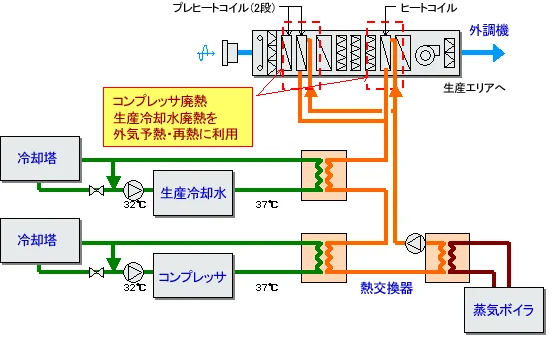

外調機による廃熱回収システム
生産冷却水など生産施設で発生する廃熱を利用し、冬季の外気加熱に利用します。加熱用ボイラー負荷の低減を可能とすると共に、生産冷却水冷却用冷凍機負荷の低減も可能となります。
外調機による廃熱回収システム

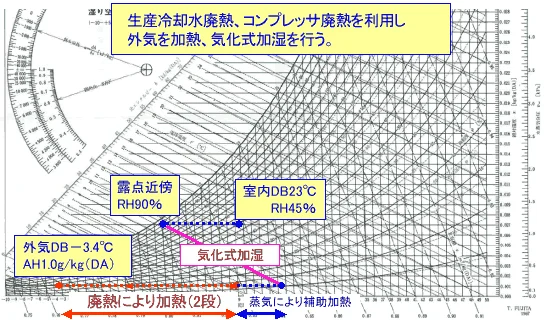

廃熱利用気化式加湿システム
廃熱を利用し予熱した外気に、加湿を行う方式です。廃熱利用の加熱方式ため、温熱源エネルギーが削減できます。さらに気化式加湿のため、蒸気が不要となり、ボイラ・レス化が図れます。
廃熱利用気化式加湿システム
冷凍機廃熱利用純水加熱
純水を効率よく造る為には、工業用水などの原水を23℃程度まで加熱する必要があります。 原水加熱に冷凍機の廃熱などを利用することにより、加熱用ボイラー負荷の低減が可能となります。 原水は、井戸水・河川水などを使用することが多く、一年中廃熱を利用することが出来ます。
冷凍機廃熱利用純水加熱

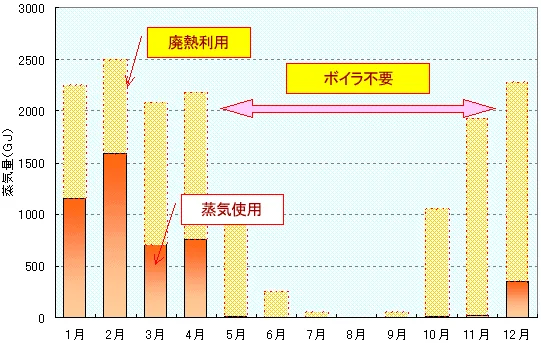

廃熱回収によるボイラー負荷削減効果
廃熱回収によりボイラー負荷を年間で30％削減した例です。純水原水加熱用のボイラー負荷は、ほぼなくなっています。冬季の空調加熱負荷は残っていますが、エアーコンプレッサーの廃熱などの徹底した廃熱利用により ゼロに近づけることも出来ます。
廃熱回収によるボイラー負荷削減効果

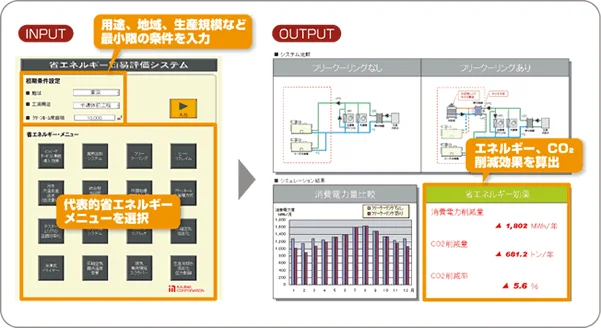

省エネルギー簡易評価ツール
半導体やFPD工場における、代表的な各種省エネルギー・システムの導入効果を、“最小限の入力条件”で、“短時間”に算出します。
省エネルギー簡易評価ツール
関連情報

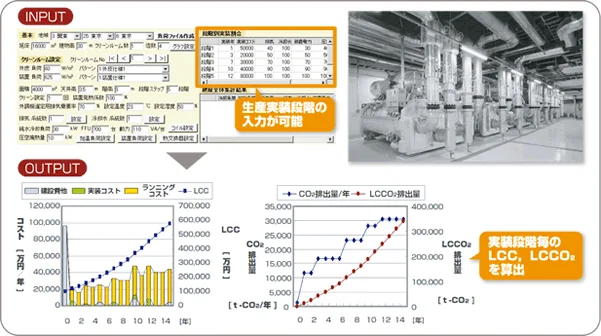

熱源システム段階投資プログラム
生産施設で多くのエネルギー消費を占める熱源システムについて、生産規模、熱源種別、ユーティリティ条件を入力することで、生産実装段階毎のLCC、LCCO2を算出します。
熱源システム段階投資プログラム
