D³SKY®（ディースカイ）

従来のTMD（Tuned Mass Damper：同調質量ダンパ）は風揺れ対策であり、大地震対応の制震装置ではありませんでした。D³SKYは大地震にも対応可能な超大型のTMDで、巨大なおもりの支持方法や、数メートルも動くおもりを安全に制御する技術を新たに開発して実用化しました。屋上に巨大なおもりを設置し、居室階への影響を最小限に抑える「居ながら」の施工で建物の制震性能を向上させることができます。

POINT

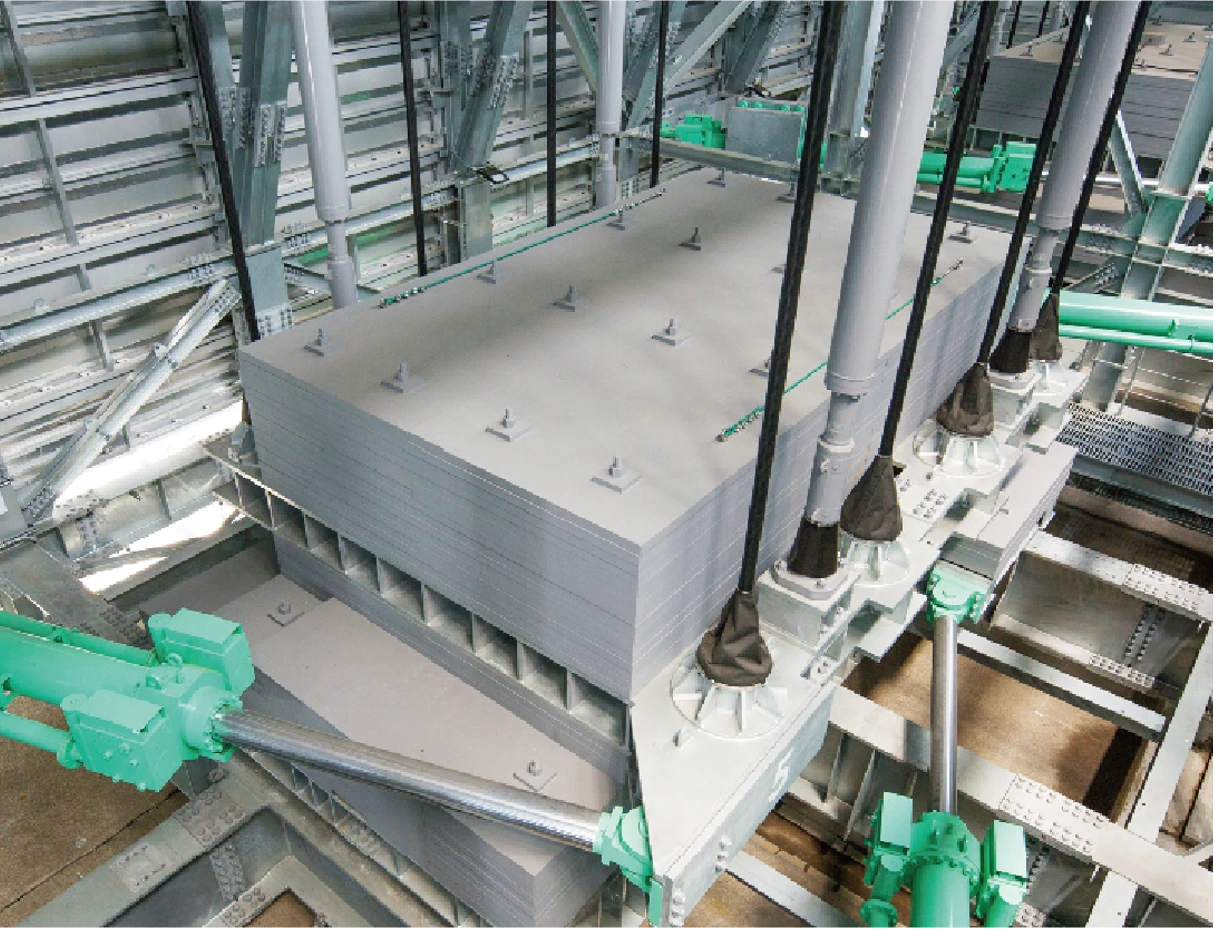

【鋼製ケーブルによる懸垂式】
D³SKYは、おもり・ケーブル・オイルダンパ（RIDAM：ライダム）で構成されます。RIDAMには万一の設計想定を超える地震動に対しても、おもりの揺れを安全な範囲に制御する機能が内蔵されています。

【長周期地震動はもちろん、風揺れから大地震まで、さまざまな揺れに有効】

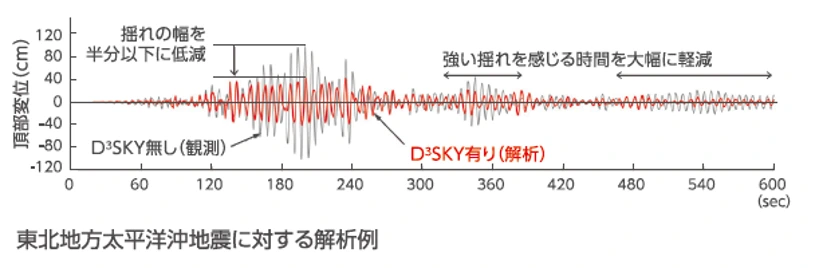

D³SKYは特に長周期地震動に効果が大きく、建物の揺れ幅を50％程度減らすことが可能です。また、地震の余震や風揺れなど、振幅は小さいものの頻度が多い揺れに対しても効果を発揮し、居住者の安心感を大きく向上させます。

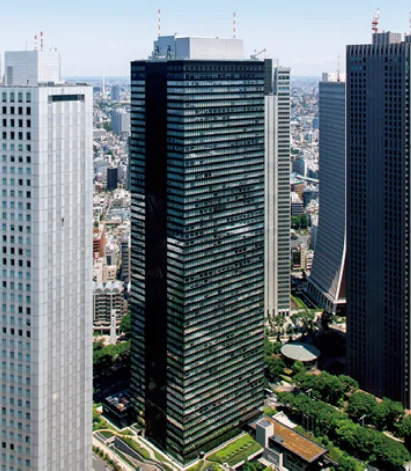

「居ながら®」施工でD³SKYを設置した新宿三井ビルディング。最新鋭のビルと同じ制震性能を実現しました。

新宿三井ビル

【建物詳細】

所在地	東京都新宿区
建物用途	事務所、店舗
延床面積	179,671m2
構造	S・SRC造
規模	地上55階、地下3階
最高高さ	225m
