制震・免震技術
KaCLASS®（カクラス）
長周期地震動による超高層建物の揺れを大幅に低減

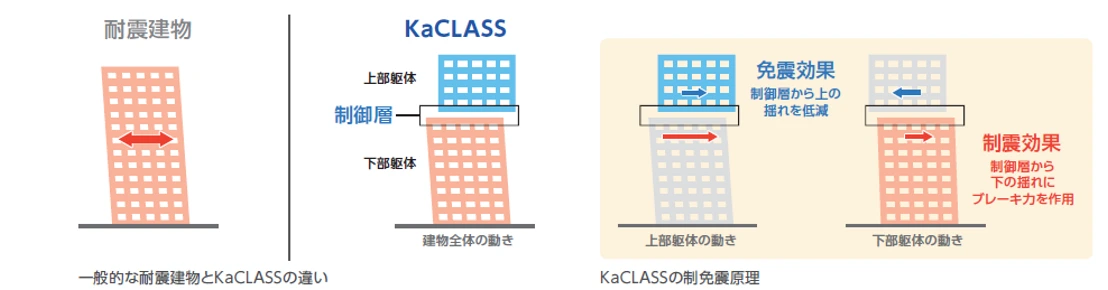

KaCLASSは、同調質量ダンパ（Tuned Mass Damper：同調質量ダンパ）の原理を応用した制免震技術です。建物高さの約70％の位置に制震層を設けることで、上部躯体には免震効果を、下部躯体には制震効果を与えます。

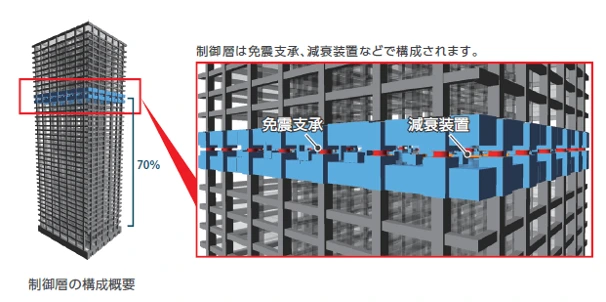

KaCLASSは、建物を高さの約70％の位置で上部躯体と下部躯体に分割し、その間に制震層を設けます。制震層が地震エネルギーを大きく吸収し、建物全体の揺れを大幅に低減できるため、一般的な制震架構のように各階に多くの柱や制震ダンパを設置する必要がなく、少ない柱梁で高い安全性を確保でき、開放的な空間を実現できます。
POINT

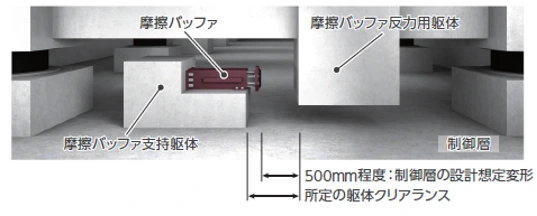

【鹿島式フェイルセーフ機構の搭載】
設計想定を超える大地震に対しても、変形量を所定の範囲に収める摩擦バッファ（フェイルセーフ機構）を搭載しています。摩擦バッファはクッションのように作用し、制震層の変位を安全な範囲に制御します。
【HiRC®工法との組み合わせ】
KaCLASSと鹿島の高耐力・高靭性を備えた超高層鉄筋コンクリート造技術「HiRC®工法」との組み合わせにより、柱や梁を減らすことができ、自由度の高い開放的な居室空間を実現します。
【地震時に感じる揺れを低減】

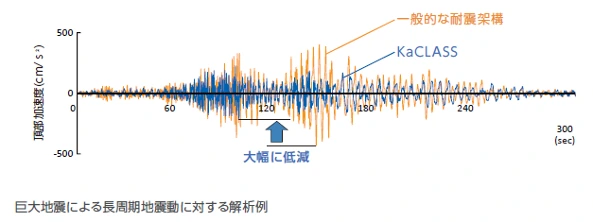

KaCLASSは、一般的な制震架構と比較して、居住者が感じる加速度を大幅に低減します。
【自由度の高い居室空間を実現】

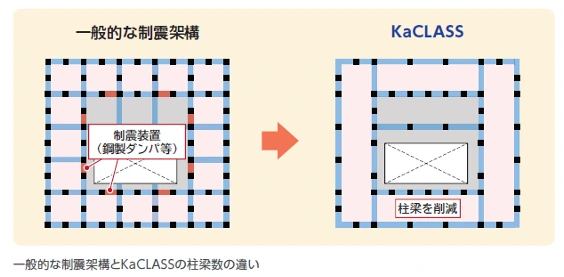

制震層の設置により各階への制震ダンパの設置が不要となり、柱や梁を減らすことができます。居住空間の柱配置を最小限に抑え、自由度の高い居室プランを実現します。
導入事例

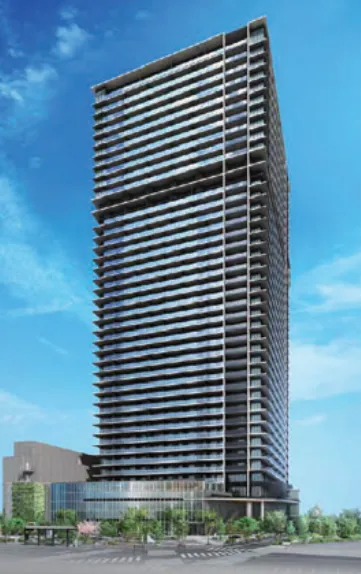

ジオタワー大阪十三にて初適用しました。
新宿三井ビル
【建物詳細】
| 所在地 | 大阪府大阪市淀川区 |
|---|---|
| 建物用途 | 共同自宅、物販店舗、図書館、保育所 |
| 延床面積 | 162,000m2 |
| 構造 | S・RC造 |
| 規模 | 地上39階、駐車場棟一部地下一階 |
| 最高高さ | 144m |
