大空間構造

自由なレイアウトを可能にする鹿島の構造技術

医療制度や医療技術は日々変化進歩を遂げています。それに合わせて、建物は医療環境の変化に対して柔軟な対応を求められています。鹿島は医療環境の変化に対して柔軟に対応できる骨格（構造）を実現できる技術を開発し、提案しています。

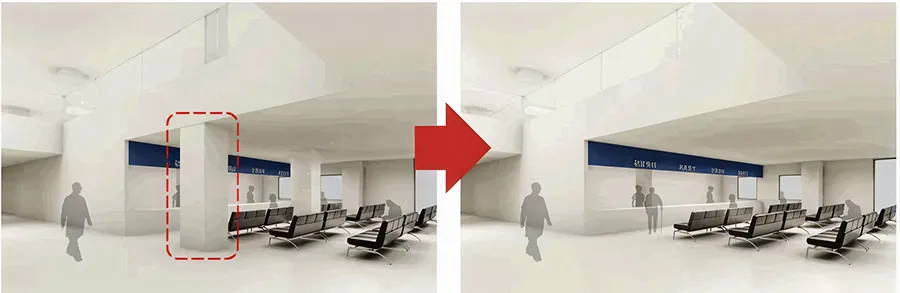

大空間構造の採用で柱が少なくなることでレイアウトが自由になるだけでなく、死角の少ない安全な空間の実現が可能です。

キーワードフレキシビリティー無柱空間大空間経済性耐震性 KIP構法 KIP-RC構法安全

KIP構法（KIP：Kajima Improved Panel）

鉄骨鉄筋コンクリート造（SRC）の柱と、鉄骨造（S）の梁を組み合わせた複合構造

圧縮力に強い鉄骨鉄筋コンクリート（SRC）柱と、曲げに強い鉄骨（S）梁のそれぞれの長所を活かし、大きなスパン（柱間隔）の広々とした空間を経済的に実現できる鹿島独自の構法です。特に、中低層の建物に適しており、病院のような建物の安全性とフレキシビリティの両立が強く求められる場合に有効な技術です。

POINT

経済的な大空間：広い空間を短い工期で施工可能
優れた耐震性と経済性：建物全体の構造を最適化
自由なレイアウト：プランの自由度、フレキシブル性が向上
無柱空間で見通しがよくなる

KIP構法の高い耐震性

鉄筋コンクリート造をはじめとする各種構造の地震被害として「柱梁接合部」の破壊事例が多数報告され、この部分が耐震性に大きく影響することが認識されています。KIP構法は数多くの実験、解析により「柱梁接合部」の設計法を確立し、日本建築センターの構造評定を取得しています。耐震性に優れた構法と言えます。

接合部基本システム

実際の接合部

KIP-RC構法

KIP構法から生まれたKIP-RC構法は、柱を鉄筋コンクリート造（RC）、梁を鉄骨造（S）とした複合構造で、2010年に日本建築センターの構造評定を取得しました。KIP構法との違いは、柱がRCになることで芯鉄骨がなくなる点です。施工条件が適合すれば、経済的なメリットがより大きくなります。

RC＋S複合構造のイメージ

接合部基本システム

実際の施工例

外周の柱と梁をRC、内部の梁をSとしたKIP--RCの1スパン構造で広い無柱空間（16ｍ×33ｍ）のリハビリテーション室を実現。将来のリハビリ内容の変更に柔軟に対応でき、スタッフからの見通しがよく安全に見守ることができる空間となっています。他の階では自由度の高いプランニングが可能となっています。

外周にしか柱のない構造

柱がなく見通しのよいリハビリテーション室

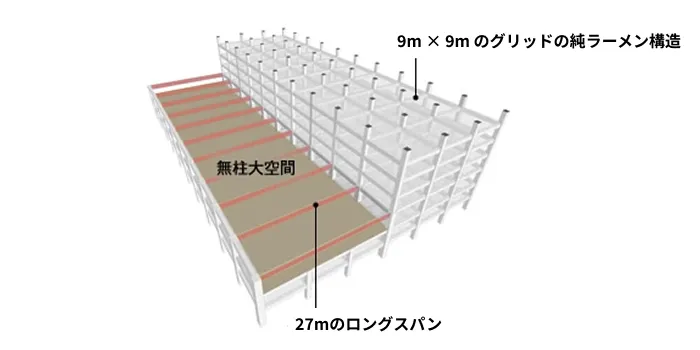

外来・診療部門の無柱空間

病院の外来部門と診療部門には、構造に制約されない広くて自由な空間が求められます。しかしながら多くの病院は上階の高層部が病棟で構成されているため、病室にあわせた柱割が低層部の空間に影響を与えていました。病棟階の柱割りの影響を受けずに自由なレイアウトが可能になる外来・診療部門の無柱空間を様々な技術で実現します。
