軟弱地盤の表層安定処理
「パレスシート工法^®」

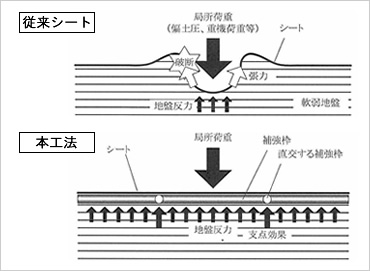

軟弱地盤上にジオテキスタイルなどを敷設し覆土する従来のシート工法では、シートの剛性が小さいため、覆土厚の偏りや施工機械の重量により不同沈下が誘発されやすく、シートが破断して一瞬のうちに覆土が乱されてしまうことも少なくありません。そこでシートの剛性不足を補うために、竹材を格子状に敷設する竹枠工や、表層固化処理工が併用されてきました。

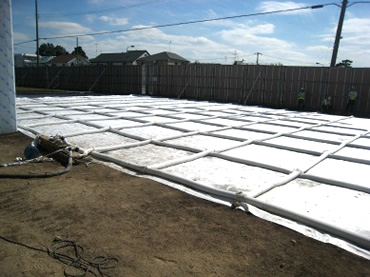

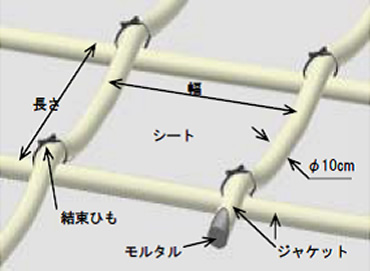

パレスシート工法は、竹枠工に着想を得たもので、軟弱地盤上にシートとホース状織物（ジャケット）を敷設した後、ジャケットに流動固化材を注入して補強枠を形成し、シートに剛性を付与する新しい表層処理工法です。現場への運搬・敷設作業が簡易であり、注入完了後1～2日で覆土が可能になります。

特許登録済
平成29年度地盤工学会　関東支部賞　技術賞
2005年　国際ジオシンセティックス学会日本支部　技術賞

不同沈下の抑制

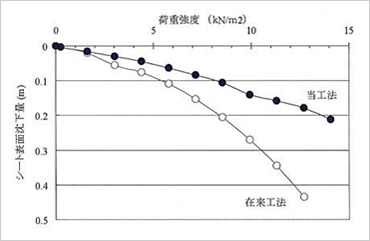

実規模の試験施工を実施し、パレスシートで補強した地盤の支持力を評価しました。

• 従来シートに比較して格子ジャケットを有するパレスシートのほうが大幅に不同沈下量を抑制できることが確認されました。
• ジャケットが変形に抵抗するため荷重増加に従う沈下量の増分も少ないことが分かります。

工法選定の迅速化

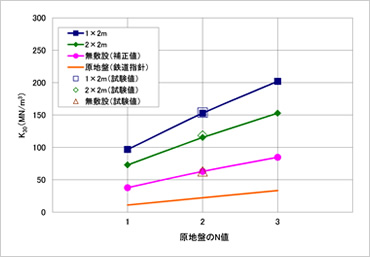

実規模の試験施工結果に基づいた数値計算によって、パレスシートの設計用ノモグラム（原地盤のN値に応じた格子間隔の決定）を作成しています。他工法と比較しながら最適な工法を、迅速に選定できます。

• 原地盤のN値をパラメータとしてパレスシートで補強した地盤の支持力の指標である地盤反力係数K₃₀を算定できます。
• ノモグラムから、要求品質に合わせて格子間隔や砕石層厚といったパレスシートの基本仕様を設定することができます。

設計照査が可能な詳細解析ツール

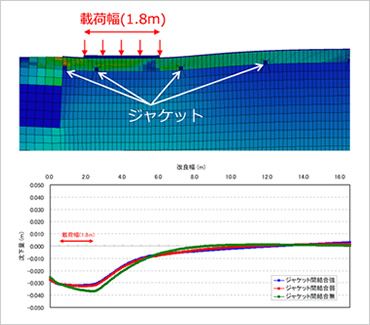

より軟弱な地盤で、より大きな荷重に対するジャケットの補強効果を確認するための解析手法を整備しています。特に重要な構造物や対策仕様が複雑な場合において、より精度良く設計照査することができます。

• N値が0～1の原地盤で生じるような大変形に対応する弾塑性解析技術を開発し、室内模型実験で解析手法の有効性を検証しています。
• 本手法を200t級大型クレーンのアウトリガーの安定性評価に関する詳細設計に適用し、有効性を確認しています。
