安全・安心なICT活用

構造躯体を利用した鹿島独自の雷害防止技術により、
「雷に強い建物」を「コストミニマム」で実現します。

ファラデーアース（雷保護システム）

後施工が容易な電磁シールドフィルムにより、
快適な無線ネットワーク環境を確保します。

建物空間で電波を制御

ITや無線通信技術の進展により、PHSや無線LAN を利用した情報ネットワークオフィスが普及しています。しかし、ここでは使用する電波を上手に制御しないと快適な情報通信環境は得られません。建物空間で電波を制御するには電磁シールドにより電波の到達範囲を決め、無線のエリア分けを行います。

この電磁シールド構法の一つとして、新築はもちろん既存の建物でも簡単に窓ガラス面に貼って使用できるフィルムを開発しました。フィルム面に線状のアンテナを印刷してありこのアンテナ長さに共振する電波だけを反射させ、減衰させます。アンテナの長さを変えることにより周波数を選んでシールドできます。

周波数選択磁気シールドフィルムの構造は、透明フィルム上にアルミ箔で細いアンテナ模様を印刷します。アンテナ印刷面には粘着材が塗布してあり、この粘着材によりガラスに貼付します。

周波数選択の概念

フィルムによる電磁シールドガラス

フィルム構造断面図

磁気シールドフィルムの主な特徴

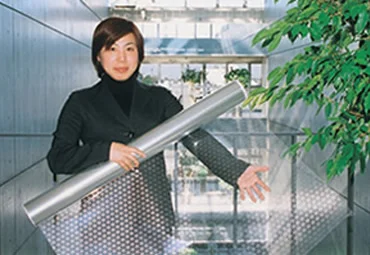

フィルムロール

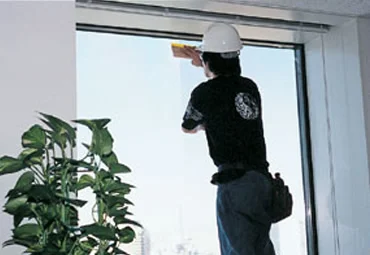

フィルム施工状況

免震構造のパイオニアである鹿島が、
地震に強い最適な免震システムを提案します。

免震床システム

建物基礎部に免震装置を設置する「基礎免震」に対し、サーバーが設置される床だけを免震化するのが「床免震」です。
必要なエリアだけを免震化するため、重要な機器を効果的に守ることが可能です。建築基準法上の手続きが不要であり、耐震構造の既存データセンターへの適用も可能です。免震システムには、水平方向の揺れを低減する「水平免震」、鉛直方向の揺れを低減する「上下免震」、その組合せの「3次元免震」があります。ボールベアリングや空気ばね、オイルダンパなど様々なデバイスがあり、必要性能に応じた最適な床免震システムの提案が可能です。

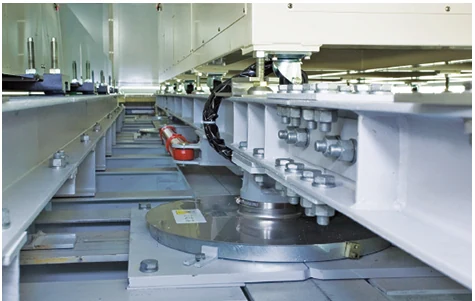

床免震の適用事例

加震実験の動画

基礎免震と上下床免震を組み合わせた3次元免震システム

建物の安全性を高めるとともに、水平方向の揺れを抑制する基礎免震と、サーバーエリアの鉛直方向の揺れを抑制する上下床免震を組合せることで、効果的に3次元免震システムを構築することが可能です。

この技術はあらゆる方向の揺れを低減することが可能であり、地震によるサーバー機器への影響を最小限にすることが期待できます。

上下免震床システムは必要に応じて、サーバールームごと、またはエリアごとに採用することが可能です。

2次元免震システムと3次元免震システムの比較

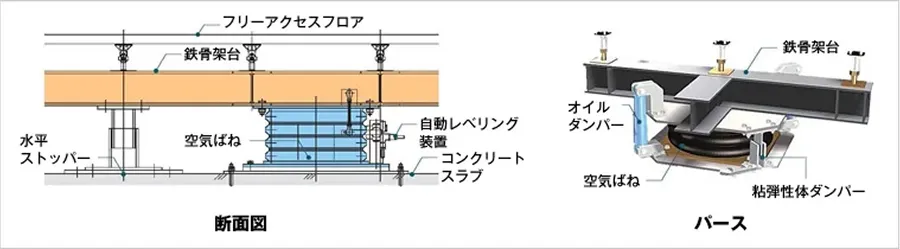

免震装置の概要

• 免震装置は、復元機構となる空気ばねと、減衰機構となるオイルダンパーにより構成します。
• 常時の歩行安定性を向上させるため、粘弾性体ダンパーを使用します。
• 機器のレイアウト変更時に免震床上を常に一定レベルに保つよう、自動レベリング装置を組込みます。

免震装置の概要
