免震・制震・耐震とは

過去の震災では、建物は無事でも設備や検査機器等がダメージを受け、医療施設としての機能が果たせないことがありました。鹿島は地震対策技術の世界のトップランナーとして、豊富な実績とノウハウに基づき、建物の耐震診断から地震対策技術の導入まで、医療機能の維持につながる最適な災害対応策を提案します。

免震は揺れを逃がす構造、制震は揺れを吸収する構造、耐震は揺れに耐える構造です。

免震構造は、地盤と建物の間に免震装置を設置することにより、建物への揺れを低減します。
研究設備や什器等の転倒を抑えられるので、安全性は飛躍的に向上します。また交通などの振動対策にも有効です。

通常の建物：通常の建物が受ける地震力

免震構造の建物：免震の建物が受ける地震力

免震装置設置状況

免震装置例

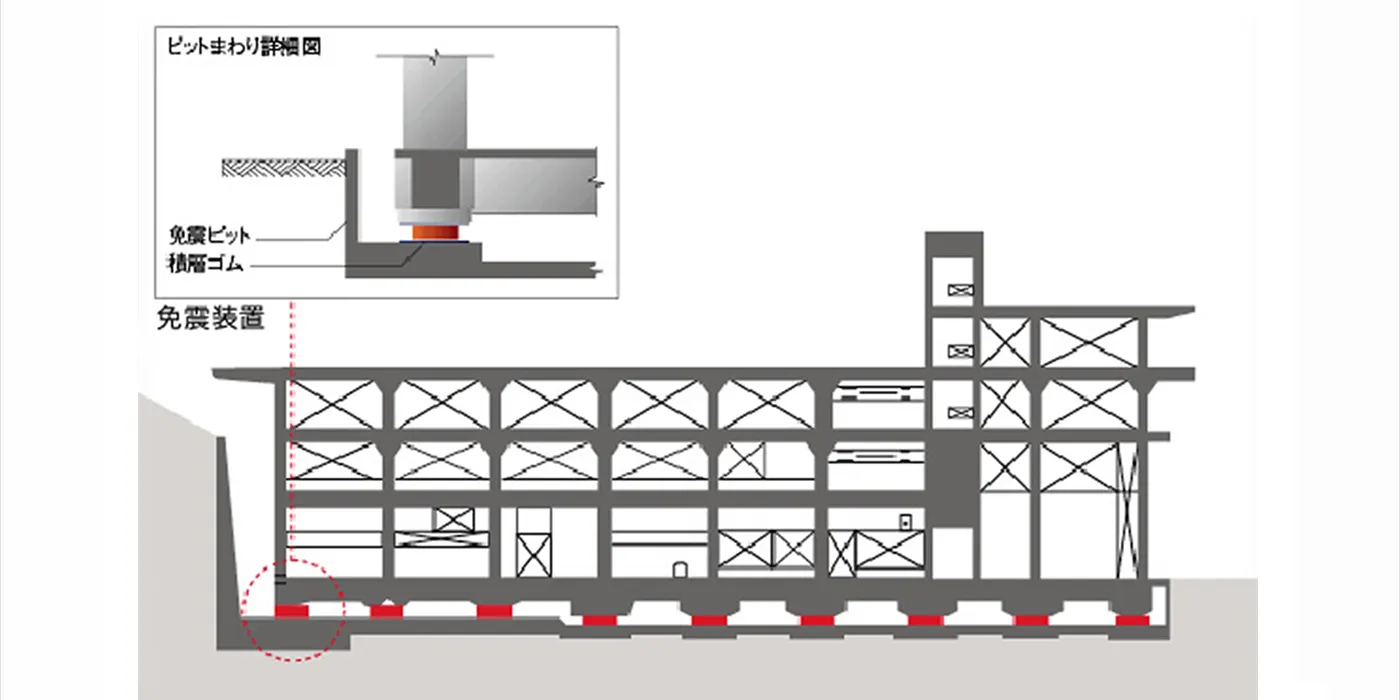

免震レトロフィットは、既に建っている建物に対して、上部の躯体に耐震部材を加えることなく地震に強く安全な建物にすることが可能です。鹿島では東京駅丸の内駅舎保存・復元工事に代表されるような免震レトロフィット工事の実績が多々あり、お客様の大切な建物を安全に免震改修できる技術を有しています。

免震レトロフィット

細く高い形状の建物では、免震ではなく制震の方が有効な場合があります。アクティブ型（機械装置を駆動させて揺れを抑える）、パッシブ型（建物に組み込んだ装置が揺れを吸収する）など、鹿島独自の多様な制震メニューから、対象建物に最適なソリューションを提案します。

下記のほかにも、より安心・安全な建物の提供を目指して、継続的に新たな技術開発に取り組んでいます。

鹿島の制震ラインナップ

• HiDAX-s
• HiDAX-e
• HiDAX-u
• HiDAM
• Nu-DAM
• DUOX
• ハニカムダンパ

制震構造の特徴

①都市型の超高層建物にも適する構造形式
制震構造は、免震構造に比べて長周期地震動に対しても効果を発揮するため、超高層建物にも適しています。

②風揺れに対しても効果を発揮
強風時の建物の揺れが小さくなり、安全な学習環境を提供できます。

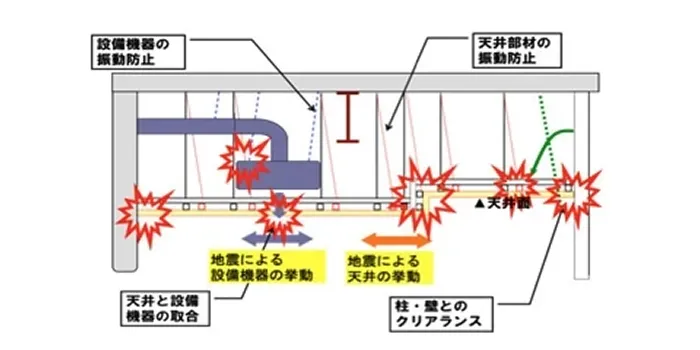

東日本大震災では、二次部材（天井・設備）の大規模な崩落事故による人的被害や事業中断が大きな問題となりました。医療施設においても、天井から吊り下げられた医療機器の落下を防止するためにも、頑強で安全な天井をつくることは特に重要視されています。鹿島は「天井・設備の耐震性能評価」に関して、被害状況調査・振動台実験などによる独特の指針を制定し、二次部材の耐震性能評価・対策検討に適用しています。

天井耐震

建物の耐震診断は、医療における健康診断と似ています。 鹿島が建物の専門家として耐震補強等が必要な状態かどうかを診断し、その結果によりお客様にその後の対処方法を選択していただきます。 まず建物の耐震性能の現状を知ることが、その後の対策を考える第一歩です。

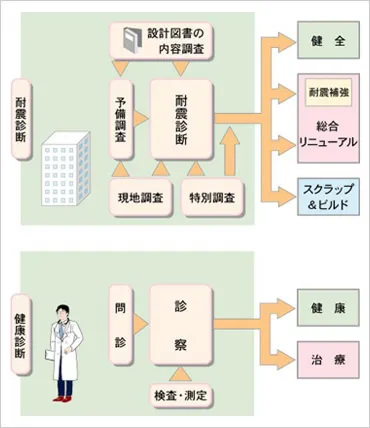

建物耐震診断の流れと健康診断の流れの比較
