国内初！「UFC道路橋床版」への取替工事に外ケーブルで鋼桁を補強する工法を採用
鹿島（会長兼社長：押味至一）は、名神高速道路矢倉川橋において、既設の鉄筋コンクリート床版（RC床版）を「UFC※1道路橋床版」※2に取り替える工事に、国内で初めて外ケーブル補強工法を採用しました。RC床版に比べて軽量なUFC道路橋床版と、鋼桁補強による上部工の重量増加を最小限に抑えることが可能な外ケーブル補強工法を組み合わせることによって、耐震性を大幅に向上させるとともに工程を短縮することもできました。
鹿島は今後、本工事で得られた知見を活かし、老朽化が進行している床版の大規模なリニューアル工事に向けて、技術の更なる向上を図ります。
※1 超高強度繊維補強コンクリート（Ultra-high strength Fiber reinforced Concrete）
蒸気養生を行い、水結合材比が15％程度、圧縮強度が150N/mm2以上の極めて緻密な鋼繊維補強コンクリート
※2 阪神高速道路株式会社と鹿島の共同開発

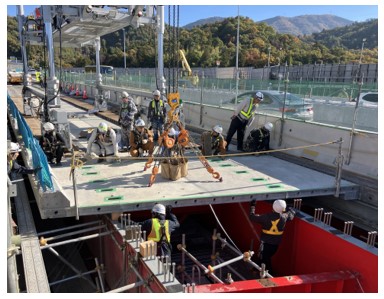

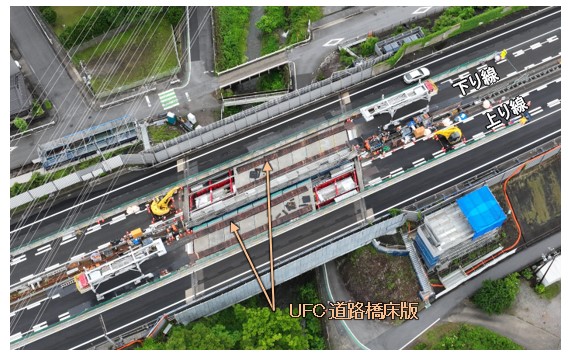

UFC道路橋床版の架設

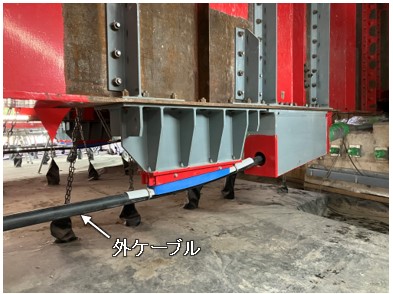

外ケーブル補強の状況
経緯・背景
高速道路橋の床版取替工事では、経年劣化した既設のRC床版を現行の設計基準を満足するプレストレストコンクリート（PC）床版に取り替える際、床版自体の厚みが増して重くなるため、鋼桁補強や耐震補強が必要となる場合があります。この課題解決のため、当社は2011年から阪神高速道路株式会社と共同でUFCを用いた軽量な道路橋床版の開発に取り組み、2018年に初適用してからこれまでに5橋の床版取替工事で実績を重ね、鋼桁補強の縮減や耐震性の向上を実現してきました。鋼桁補強の一般的な工法としては、フランジの増し厚を行う方法と、補強部材を追加する方法がありますが、いずれの方法も重量が大きくなり、工費が増加する可能性がありました。特に補強部材の追加では、車線規制期間を伴う床版取替期間中に補強材の固定等に作業時間や多くの労力を要するといった課題がありました。そこで、鋼桁補強を最小限に抑えられ、床版取替期間中の補強作業が不要になる外ケーブル補強工法を、軽量なUFC道路橋床版と組み合わせることとしました。
UFC道路橋床版の概要
UFC道路橋床版は、当社らが開発したUFC「サクセム®」で製造したプレキャスト床版に、橋軸方向と直角方向の2方向にPC鋼材を配置し、高いレベルのプレストレスを導入します。これにより、薄肉で軽量ながら高い疲労耐久性を有する道路橋床版を実現しています。UFC道路橋床版はPC床版と比べて薄く軽いため、鋼桁の補強を縮減できるとともに、橋脚や基礎にかかる負荷が軽減するため、道路橋の耐震性が向上します。外ケーブル補強工法の概要
外ケーブル補強工法は、ケーブルを鋼桁下部に配置して、定着部や偏向部を介してケーブルを緊張することにより、鋼桁上部からの負荷に対する耐力を向上させる工法で、プレストレストコンクリート橋に用いられることが多い補強工法です。導入の効果

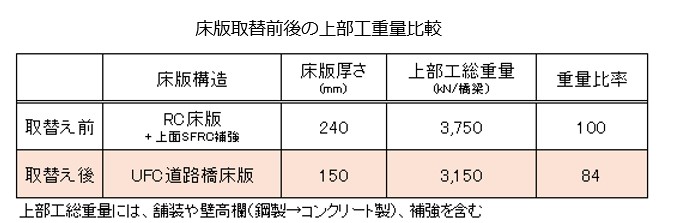

本工事では、鋼桁の下部に外ケーブルの設置スペースを確保できたため、外ケーブル補強工法を採用することができました。これにより、施工時荷重等への対応のために必要であった鋼桁の上下フランジの増し厚や補強部材の追加による鋼桁補強が不要となりました。軽量なUFC道路橋床版と外ケーブル補強工法を組み合わせることにより、上部工の重量増加を最小限に抑えることができ、床版取替前に比べて道路橋の耐震性を大幅に向上させることができました。また、床版取替期間前にケーブルの緊張作業を行うことで床版取替期間中の補強作業が不要となり、従来の鋼桁補強で要した時間および労力を削減することもできました。

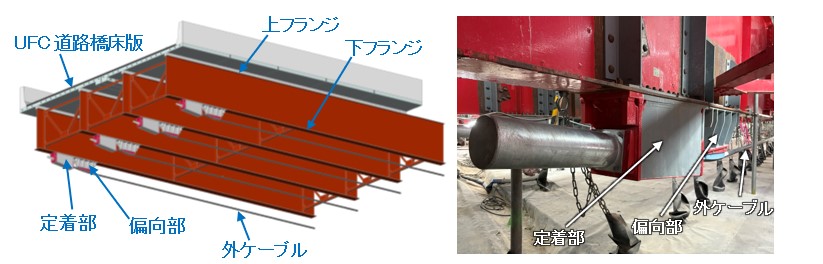

鋼桁に外ケーブルを配置した状況
今後の展開
鹿島は今後、今回の工事で得られた知見を踏まえ、UFC道路橋床版を使った大規模リニューアル工事への導入拡大に向け、技術の更なる向上を図ります。矢倉川橋工事概要
| 工事名称 | ： | 名神高速道路（特定更新等）河内橋他１橋床版取替工事 |
| 工事場所 | ： | 滋賀県彦根市鳥居本町 |
| 発注者 | ： | 中日本高速道路株式会社 名古屋支社 |
| 施工者 | ： | 鹿島建設株式会社 |
| 諸元 | ： | 鋼単純合成鈑桁 橋長 29.1ｍ UFC道路橋床版44枚（上り線22枚、下り線22枚） |
| 床版取替期間 | ： | 2025年6月7日～24日、2025年11月8日～25日 |
