電気設備・空調設備の冗長化

予備機の設置、機器に接続する配管や配線の2重化

データセンターは24時間365日稼働している建物のため、万が一の機器の故障やメンテナンス時の機器停止時にもサーバーが安全に稼働できるようシステムを冗長化した設備計画が重要になります。具体的には予備機の設置と、その機器に接続する配管や配線の2重化を行うことで、故障やメンテナンス時の機器停止時においても機器能力が不足しないように計画を行います。ただし、常用機ではないバックアップ設備を増やすことはコストの増加につながるため、クライテリアに合わせた適正な設備冗長化計画を行うことが有効な方法と言えます。

鹿島では、お客様のクライテリアに合わせた適正な設備計画で、信頼性の高いシステムをご提案致します。

データセンターにおいては、ノイズ障害によるコンピューター機器の誤作動が深刻なリスクとして懸念されます。高調波・高周波ノイズによるコンピューターの誤作動を防止するための対策として接地技術が重要な要素となります。

ファラデーアースシステムとは構造躯体に雷害防止という新たな機能を付け加えた鹿島の特許技術です。建物内のコンピューターを守る「雷に強い建物」を「コストミニマム」で実現します。

第16回電気設備学会賞　技術部門開発賞
特許登録済

従来のアース（接地）システムとの比較

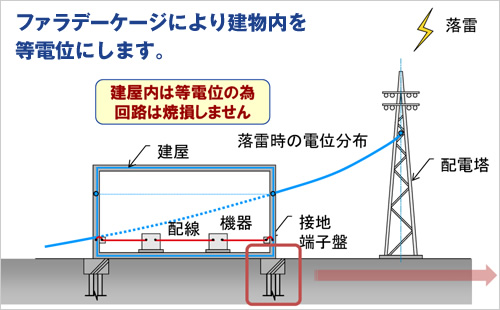

ファラデーアースの仕組み

構造躯体を利用した巨大なファラデーケージ

建物近傍に落雷が発生した場合、電源系接地極と通信系接地極が異なるため、接地極間に電位差が発生します。こうして発生した電位差によって電子回路が焼損に至り、データセンターのようにICT機器が多数設置されている建物では、重大な被害を引き起こすことになります。一方、鹿島独自技術のファラデーアースシステムでは、躯体を利用した巨大なファラデーケージを作り、建物内を等電位にするため、落雷時の接地極間の電位差が無くなり、ICT機器の電子回路の焼損を防ぐことができます。

また、ファラデーアースシステムは、雷に強い安全な建物を実現するだけではなく、元々必要となる構造躯体を利用するためコスト面でもメリットのあるシステムとしてご提案が可能です。

特長・メリット

データセンターでは、室内に高負荷のサーバーを高密度で設置することが多く、空調空気が室内をうまく循環せずに起こる熱溜まりやサーバー排熱の吸気側への廻り込みといった温熱環境に関わるリスクが存在します。

室外機置場の温熱環境・気流シミュレーション

室外機の能力を適正に保つための配置計画

データセンターでは高負荷のサーバーを冷却するために、大容量の空調機を多数設置することが必要になり、屋上などに配置される室外機置場には、高密度で室外機（空調室外機や空冷チラー等）が設置されることになります。その結果、機器排熱による周囲の温度上昇が起こり、機器の吸込み空気が高温になることで機器の運転に支障を来す恐れがあります。そこで、機器の吸込み空気を適正な温度に保ちつつ、さらにスペース効率を良く機器を配置するために、室外機置場の気流環境・温熱環境のシミュレーションが有効になります。

騒音シミュレーション

都市部データデンターでも重要となる近隣への機器騒音の影響を考慮

データセンターにおいては、機器の温熱環境だけではなく、近隣への機器騒音の影響を考慮することが重要となります。機器騒音源としては、高密度で設置された空調室外機や熱源機器、そして電源のバックアップのため設置される発電機などがあります。特に都市部のデータセンターにおいては、敷地の制約により、騒音発生機器から敷地境界までの距離が近いケースが多く、騒音規制値をクリアするための対策は、大掛かりになりがちです。そこで、鹿島ではシミュレーションにより機器騒音の影響を定量的に把握し、無駄のないコストで適正な防音対策をご提案いたします。
