重機周り作業員検知システム
「アラウンドウォッチャー®」
重機と人との接触事故防止を目指したシステム
建設工事では、重機オペレータの死角に作業員が接近する可能性が高く、重機稼働時に重機と作業員が接触して事故を引き起こす恐れがあります。
これまでも重機と作業員の接触事故防止対策としては電波や超音波を利用したものがありましたが、乱反射による誤検知や、受信機と作業員の間に他の重機や機械が入った場合の検知漏れなどの問題があり、トンネルなどの狭い作業空間では十分に機能を果たすことは困難でした。これらの問題を解決するため、磁界を利用したICタグ方式を採用し、魚眼カメラ監視システムを組合せることにより、重機周辺の作業員の接近を適確に把握することを可能とした「アラウンドウォッチャー」を開発しました。
特許登録済

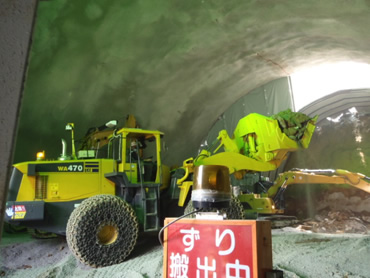

狭隘なトンネル現場でのシステム稼働状況
- キーワード
- 重機接触事故防止、ICタグ、魚眼カメラ監視システム、安全管理、RF-ID、安全装置
システム動作フローと構成主要機器
①ICタグを身に着けた作業員が、重機に搭載した磁界発生装置から発せられる磁界内に侵入すると、ICタグから氏名、所属、IDナンバーなどの「タグ情報」と侵入した磁界に割り振られた「磁界番号」を発信します。
②タグ情報と磁界番号を、重機に搭載した受信アンテナが受けると警報を発します。
③警報表示は、重機に搭載したパトライトが回転し、オペレータ席モニターに誰が検知されたかを表示します。更にモニターには重機周囲全体の魚眼カメラにより重機周りの映像を表示します。

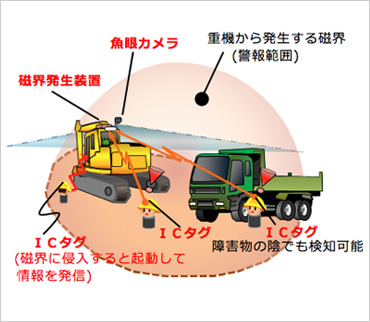

アラウンドウォッチャー概念図

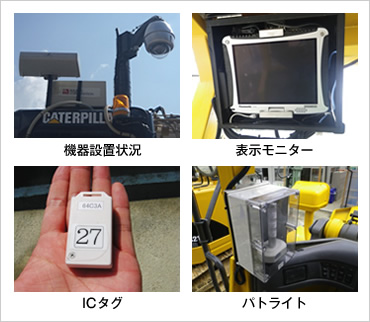

システム構成主要機器
改ページ
特長・メリットココがポイント
磁界発生装置が作業員を識別
- 検知範囲を磁界で設定し、タグ情報と磁界番号を用いることで、電波や超音波方式のような乱反射による誤検知を防止しています。
- 自機近傍のみに磁界を限定することができるので、複数の重機が輻輳した環境でも使用できます。
- 運転手の持つICタグは、警報からは除外されるため、重機オペレータが頻繁に交代する作業環境でも有効に使用できます。
- 作業員が障害物の陰となる位置に居ても検知できます。

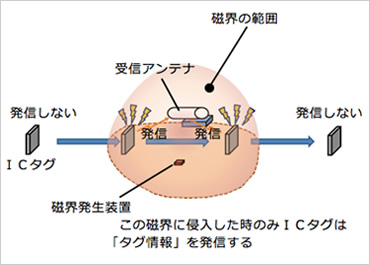

本方式動作範囲
魚眼カメラシステムを併用
- 重機の周囲360度を常にモニター画面で確認できます。
- 重機とICタグで検知された作業員の位置関係を容易に確認できます。

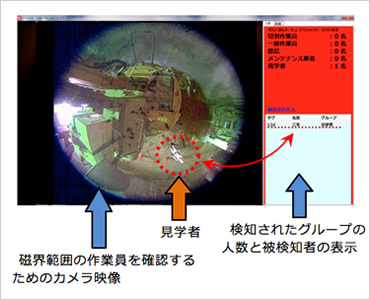

モニター表示画面
適用実績
新東名高速道路徳定トンネル
場所：愛知県新城市
発注者：中日本高速道路
規模：上り線568m 下り線576m
