ブルドーザ3D施工支援システム
全地球衛星測位システム(GNSS)を利用したブルドーザ施工支援システム
本システムは、RTK-GNSS測位法を利用したブルドーザの施工補助システム(MG)と施工自動制御システム(MC)です。GNSSから得られるブルドーザの3D位置データと3D設計データから現地盤と設計地盤との差をリアルタイムに算出し、キャビン内のモニタに設計地盤との差を表示するMG(Machine Guidance)システムと排土板を設計地盤の高さと勾配に合わせて自動制御するMC(Machine Control)システムがあります。いずれのシステムでも作業の大幅な効率化や品質の向上・均一化が図れます。
RTK-GNSS:測りたい移動局(未知点)の他に位置が分かっている固定局(既知点)を必要とする相対測位方式で、位置情報と誤差情報をリアルタイムに算定し移動局の測位を行う。

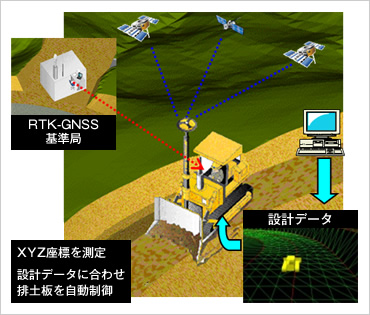

システムイメージ図
- キーワード
- GNSS測量、RTK-GNSS、ブルドーザ、施工支援、施工の効率化、品質向上
本システムの特長と主要構成機器
- 撒出し時の丁張り及びトンボなどの測量作業は不要です。
- 重機位置がリアルタイムに表示されるので、施工エリアへの誘導が容易に行えます。
- 作業速度の効率化と仕上がり精度の向上が図れます。
- 斜面、曲線部などの複雑な施工にも対応可能です。

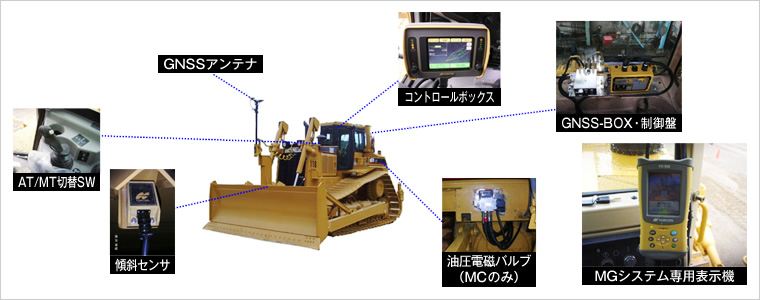

システム主要機器
特長・メリットココがポイント
MGシステム(Machine Guidance)
縦断、横断、勾配、曲線などを含めた設計地盤と現在の排土板位置との差をモニタにリアルタイムに表示できます。

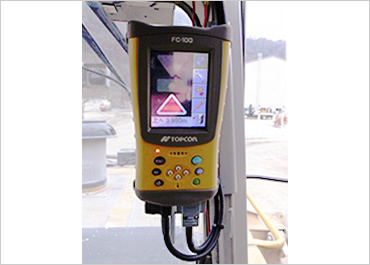

MGシステム専用表示機
MCシステム(Machine Control)
設計地盤や設定した高さに合わせて、排土板位置を自動制御することができます。

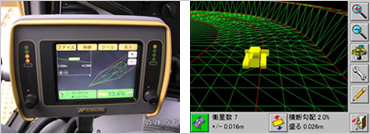

MCシステム コントロールボックス/表示画面
適用実績

京極発電所
場所:北海道虻田郡
発注者:北海道電力
規模:堤体積125.1万m3

胆沢ダム
場所:岩手県奥州市
発注者:国土交通省東北地方整備局
規模:堤体積1,350万m3

湯西川ダム
場所:栃木県日光市
竣工年:2012年9月
発注者:国土交通省関東地方整備局
規模:堤体積103.2万m3

殿ダム
場所:鳥取県鳥取市
竣工年:2012年1月
発注者:国土交通省中国地方整備局
規模:堤体積211万m3

徳之島ダム
場所:鹿児島県大島郡
竣工年:2012年1月
発注者:九州農政局
規模:堤体積88.9万m3
