マイクロECミスト®
新開発の帯電ミストによる浮遊粉じん洗い落とし技術
帯電ミストによる浮遊粉じん除去システム「マイクロECミスト」は、解体工事現場や土工事の現場などで発生する浮遊粉じんを効率的に除去することができます。これまで有効な回収方法が確立されていなかった空気中に浮遊した粉じんを、特殊なノズルで帯電させた水粒子をミスト状に発生させ噴霧することにより、浮遊粉じんを効果的に吸着し洗い落とす技術です。
なお、本システムは弊社の建築・土木現場にて適用中ですが、外販・リース等の予定はありません。
平成30年度土木学会賞 環境賞（Ⅰグループ）
帯電ミストファン概観
- キーワード
- 粉じん、浮遊粉じん、ミスト、帯電、ノズル、送風機
帯電ミストとは
帯電ミストは、マイナスの電荷を載せた200ミクロン以下の微細な微粒子群で形成された微噴霧です。帯電ミストは、通常のミストでは除去困難とされていた10ミクロン以下の浮遊粉じんを静電気力により空間で確実にキャッチして落下させることができます。さらに、帯電ミストを粉じん発生源に作用させると、粉じん粒子を覆うように立体的に水が付着して発生源全体をくまなく濡らす効果が確認され、粉じんの発生そのものを抑制する作用も有しています。
帯電というと危険なイメージがありますが、200ミクロン以下の微小な水粒子に静電気が載った状態のミスト噴霧で、人体に影響は全くなく、自然界でも滝などで発生するマイナスイオンと同じです。本システムは、特殊な帯電ミスト発生ノズルで帯電ミストを発生させ、大型ファンによる気流に乗せて噴射する「帯電ミストファンノズル」の他、ポンプ、水槽、電源等で構成されています。
ノズル部での帯電ミストの生成は、原理的にはインクジェットプリンタのインクの噴出制御に用いられるものと同様の誘導帯電方式ですが、独自開発技術により、1分間に10リットルの帯電ミスト（電荷量約0.5mC/kg）を連続して安定的に噴射することが可能となり、ノズル部で発生した帯電ミストがファンで粉じん空間に向けて送り込まれるという仕組みです。
マイクロECミスト発生装置
特長・メリットココがポイント
浮遊粉じんの約4倍を低減
室内試験により、「関東ローム」、「珪砂」、「フライアッシュ」などの微細な浮遊粉じんに対して、帯電なしに対して約4倍の低減効果を確認しました。
室内試験による帯電ありなしの効果確認結果
帯電ミストによる浮遊粉じん除去効果
造成現場で発生する浮遊粉じんの除去効果を検証するため、バックホウ作業時に帯電ミストを噴霧し、粉じん濃度をデジタル粉じん計で計測する実験を行いました。
その結果、帯電ミストによる浮遊粉じん除去効果が無帯電ミストに比べて著しく高いことが確認されました。
バックホウ作業における帯電ミスト効果確認実験状況
バックホウ作業時の帯電ミスト効果確認結果
適用実績
新東名高速道路牧平
場所：愛知県岡崎市
発注者：中日本高速道路
規模：土工153万m3
粉じん飛散防止材
「MAKフォーマー®.20」
生分解性と耐候性（効果持続性）を併せ持つ粉じん飛散防止材
建設工事においては、現場周辺への影響を低減するため、粉じんの飛散を極力防止する対策が必要です。その対策には散水やシート養生などがありますが、それぞれ施工性・確実性等に課題があります。また、従来の粉じん飛散防止材は簡易かつ安価に施工できる一方、非分解性の材料は環境中に長期的に残存すること、生分解性の材料は効果持続性が低いことが課題でした。そこで鹿島は、粉じんの飛散防止効果を確実かつ長期間持続する生分解性の粉じん飛散防止材MAKフォーマー®.20を開発しました。
令和3年度土木学会 環境賞
特許登録済

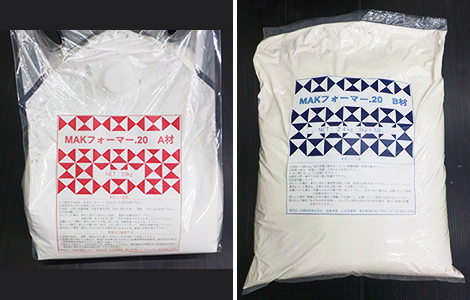

MAKフォーマー.20（左：A材、右：B材）
散布状況
形成された土壌被膜
- キーワード
- 粉じん飛散防止、法面侵食防止、生分解、耐候性
施工ステップ
散布前準備として、散布箇所を整地転圧し（①）、散布用車両に必要機材（作液用タンク他）を搭載します（②）。
次に、作液用タンクでA材とB材の2材と希釈水とを混合攪拌し、800L（平面仕様）になるまで加水します（③）。
散布はポンプとホースを接続し（④）、施工区画に薬液（平面仕様2L/m2）を散布します（⑤）。
土壌被膜の形成を確認し施工完了です（⑥）。
粉じん飛散防止効果は散布直後から認められ、散布翌日には土壌被膜が形成されていることを確認しました。
施工ステップ
特長・メリットココがポイント
土壌環境中での良好な生分解性を確認
生分解度を「プラスチック－呼吸計を用いた酸素消費量又は発生した二酸化炭素量の測定による土壌中での好気的究極生分解度の求め方（JISK6955：2006準拠）」により確認しました。実験で得られた生分解速度から、約1年半後に100％生分解すると推定しました。
生分解性試験結果
環境負荷を低減する安全な材料
水生生物に対する高い安全性を「ヒメダカを用いた魚類急性毒性試験（OECD、JIS K 0102：2016準拠）」により確認（LC50※が100mg/L 以上＝毒性が低い）しました。
※Median Lethal Concentration（半致死濃度）を指し、濃度が高いほど毒性が低い
魚類急性毒性試験結果
※「GHS（化学品の分類および表示に関する世界調和システム）における水性環境有害性（急性）区分」より基準値を引用
高い粉じん飛散防止効果
現場適用時に、経時的な粉じん飛散防止効果の確認を行いました。試験の期間と方法は以下の通りで、効果の判断基準は、建設機械の稼働に係る粉じん等の不快感の目安である粉じん飛散量0.6mg/m3未満としました。
散布前試験では基準値を超過していましたが、散布翌日から散布5か月後までの試験期間においては、基準値を大きく下回り、粉じん飛散防止効果が長期間持続することを確認しました。
- 試験期間：5か月間（7～11月）
- 試験方法：
施工場所の中で計測地点を設定し、送風機とデジタル粉じん計を約3m離れた場所に設置。風速5m/sで送風。
経時的な粉じん濃度
散布直後のMAKフォーマー.20
法面の侵食防止にも効果
土壌被膜が形成されることから、降雨による法面の侵食防止、侵食にともなう濁水発生防止にも効果を発揮します。
生分解性がありながら既製品と同等の価格を実現
これまで両立が難しかった生分解性と耐候性を兼ね備え、かつ、既製品と同等の価格を実現しました。
適用実績
東京外環自動車道市川中工事
場所：千葉県市川市
竣工年：2020年7月
発注者：東日本高速道路
適用規模：散布面積 合計約5,300m2
学会論文発表実績
- 「耐久性および生分解性を重視した粉じん飛散防止材の検討」，土木学会，第73回年次学術講演会，2018年
- 「耐候性と生分解性を有する粉じん飛散防止材の一般工事における適用性の評価」，土木学会，第74回年次学術講演会，Ⅵ-1079，2019年
- 「膜養生材による法面侵食防止効果の検討」，土木学会，第75回年次学術講演会，Ⅵ-986，2020年
- 「粉じん飛散防止材の散布による降雨時の法面侵食防止効果（査読付き）」，第14回地盤改良シンポジウム論文集，2020年
- 「膜養生材による実規模法面の長期侵食防止効果の検証」，土木学会，第76回年次学術講演会，Ⅵ-69，2021年
環境配慮型濁水処理凝集剤
「エコフレディ®」
環境に優しく、1剤で簡単・迅速に凝集処理できる
建設工事で発生する濁水は、凝集剤による凝集・沈殿処理方法が一般的に採用されています。近年、水域環境への配慮意識が高まっているため、環境負荷の少ない凝集剤の使用が求められつつあります。また、これまで最も多く使用されているPAC・高分子剤による凝集処理には、pH調整等の処理システムが複雑化し、より多くの労力が必要となっています。
そこで鹿島は、水域環境への負荷を低減し、濁水処理のpH調整工程を省くことのできる、天然鉱物ゼオライトを主成分とした粉末凝集剤「エコフレディ®」を開発しました。
※「エコフレディ」はフローリック、新日本工業の登録商標です。
特許出願中
NETIS HK220004-A
濁水のジャーテスト
- キーワード
- 濁水処理、凝集剤、環境配慮、ゼオライト、生物安全性評価
エコフレディ®の特性
「エコフレディ」の主な原料は、シリカ含有天然鉱物ゼオライトや植物由来成分等を配合した粉末で、様々な分野の水処理に広範囲に使用でき、1剤投入するだけで、迅速な凝集効果を発揮します。また、従来のPAC・高分子剤を用いた凝集処理に比べ、pH調整等の作業がシンプルで簡易な作業工程で処理することができます。

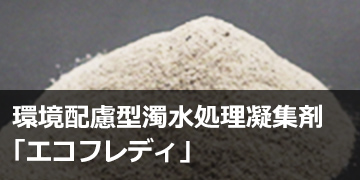

環境配慮型凝集剤「エコフレディ®」
処理フローの比較
濁水のジャーテスト（動画：32秒／音なし）
特長・メリットココがポイント
凝集性能が優れている
- 海水・淡水を問わず、懸濁しているシルト粒子を凝集できる。
- pH4～12の広範囲の濁水を処理できる。
- フロックの形成が速くて大きく、沈降速度も速い。
- 濁水懸濁粒子がしっかりとしたフロックに形成され、長時間の攪拌でもフロックが崩壊しにくい。
既存凝集剤に比べてフロックサイズが大きい
周辺水域の生態や環境への影響が極めて小さい
- 主成分はシリカ含有天然鉱物ゼオライトや植物由来成分等のため、環境への影響が小さい。
- JISK0102ヒメダカ急性毒性試験における96時間暴露の半数致死濃度が10,000mg/ℓ以上と推測されたため、生態系への影響が小さい。
- 通常添加濃度の50倍以上の添加による淡水ヌマエビ・海水魚マダイの96時間暴露試験にも影響はなかったことを確認した（自社テスト）。
暴露試験に用いたマダイ稚魚
1剤で簡単処理、特殊な機器は必要なし
- 粉体投入機を用いて1剤を簡単に取扱うことができる。
- ノッチタンク、水中ポンプまたはコンプレッサー曝気による攪拌で凝集処理できる。
- 2,000NTU※濁水1m3に対して約200gのエコフレディ投入で凝集処理できる。
※濁度NTU：浮遊懸濁物質SS（mg/ℓ）の比は1：0.3～0.8
粉体投入機による現場濁水処理状況
学会論文発表実績
- 「環配慮型濁水処理凝集剤の開発」，土木学会，第75回年次学術講演会，2020年
