人間工学に基づいた軽量設計
「ウェアラブルバイブレータ®」
コンクリート締固め作業の省人化、品質向上を実現
一般的にコンクリートの締固め作業においては、振動体、インバータ、および電源装置がそれぞれコードで接続された太径のバイブレータが用いられ、その操作者に加え、通称「線持ち」と呼ばれる、コードを取り回す補助作業員が必要です。海外では小型のエンジンを駆動源とした背負い式のバイブレータが使われていますが、非常に重く、また排気や騒音、安全性の問題もあり、国内での使用には不向きです。
ウェアラブルバイブレータは、駆動源をバッテリーとして、日本人の体格にも適するように軽量化を実現したコードレスバイブレータです。コンクリート打込み作業における補助作業員の省人化や、丁寧かつ機動的な締固めの実現による品質の向上に寄与します。

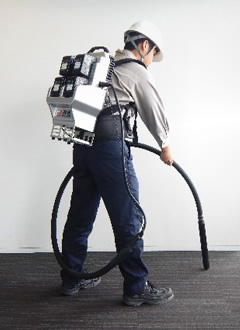

ウェアラブルバイブレータ
- キーワード
- コンクリート、締固め、バイブレータ、省人化
改ページ
特長・メリットココがポイント
コンクリート締固め作業の省人化
- 電源装置などとの接続コードがなく、補助作業員が不要となるため省人化を図ることができます。
コンクリートの品質を向上
- 補助作業員が行っていた電源のON/OFFを操作者自身が手元で行うことができるため、丁寧かつ機動的な締固め作業を実現できます。
- 配線の取り回しが不要であるため、狭あいな場所での確実な締固めが容易となります。

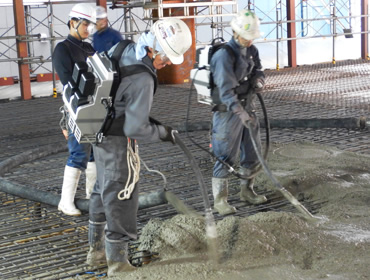

ウェアラブルバイブレータによる施工状況
軽量化と長時間の連続運転を実現
- カートリッジ式バッテリーを採用することで、装置全体重量として10kg未満を実現しました。
- 予備バッテリーと急速充電器を併用すれば、使用時間に制限無く連続で作業を行うことが可能です。

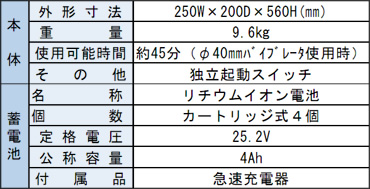

ウェアラブルバイブレータの主な仕様
適用実績
相鉄・東急直通線新横浜駅
地下鉄交差部土木工事
場所：神奈川県横浜市
竣工年：2020年3月（予定）
発注者：横浜市交通局
規模：スラブコンクリートに適用
中央浄化センター水処理施設建設工事
場所：千葉県千葉市
竣工年：2019年10月（予定）
発注者：千葉市
規模：均しコンクリートに適用
学会論文発表実績
- 「人間工学に基づいた軽量設計『バッテリー式ウェアラブルバイブレータ』の開発」，土木学会，第73回年次学術講演会，2018年8月
- 「人間工学に基づいた軽量設計『ウェアラブルバイブレータ®』の開発」，建設機械施工，2018年11月
