ディープウェル工法自動制御（WIC）システム

都市部における開削工事などにおいて地下水位低下工法を採用する場合、排水処理費用や周辺地下水環境への影響低減のため、揚水量の削減が望まれます。

そこで、揚水井戸と観測井戸の水位データをもとに揚水井戸の稼動状態を自動運転管理するとともに、揚水ポンプをインバータ制御することにより効率的な排水を実現するディープウェル工法自動制御（WIC=Well Inverter Control）システムを開発しました。本システムにより、揚水量の抑制による安定した地下水管理、排水処理費用の低減、周辺地下水環境への影響を低減します。

平成21年度地盤工学会　技術開発賞
特許登録済

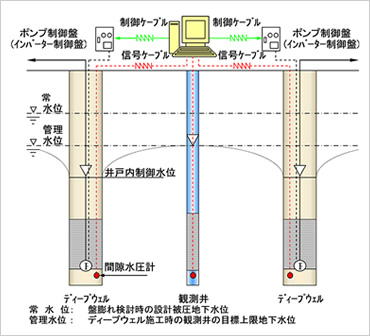

WICシステムはセンサー、コンピュータ、インバータで構成され、揚水井戸の稼動状態を施工条件・地下水位の条件に応じて自動制御する地下水管理システムです。

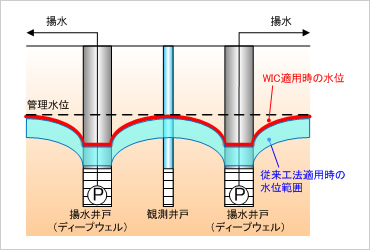

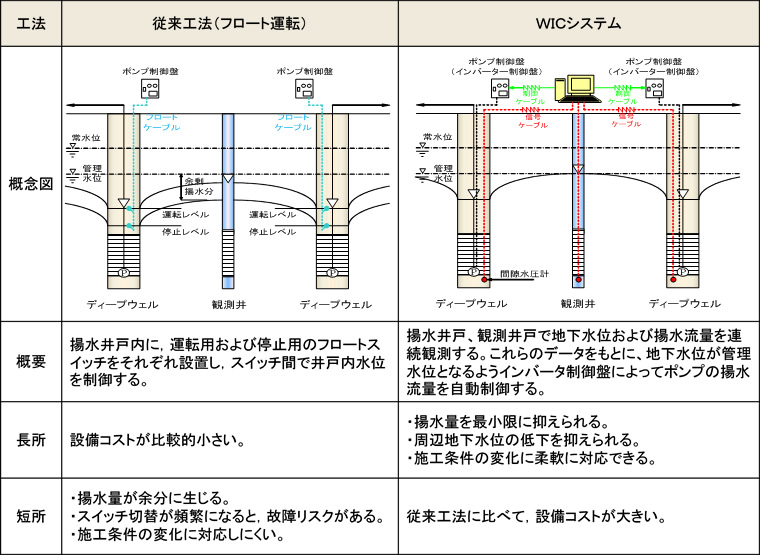

本システムでは、各揚水ポンプの揚水量を直接インバータ制御によって、滑らかに変化させることにより、従来工法（フロート運転）に比べて過剰な水位低下を抑制しながら、安定した必要地下水位低下量を確保することが可能となります。試験運転では、従来工法に比べて総揚水量を30%以上低減できました。

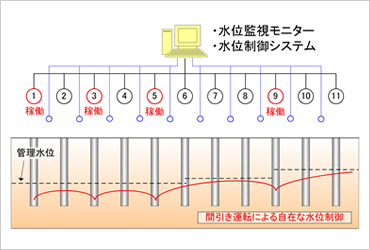

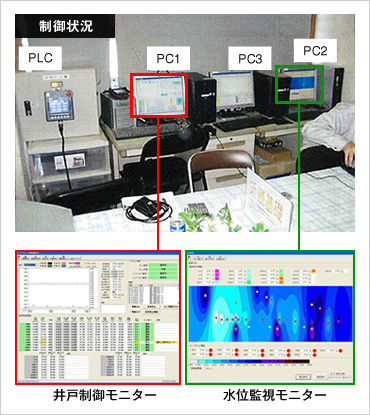

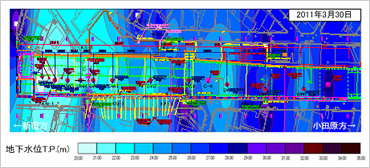

また、自動記録水位計により全ての観測井戸及び揚水井戸の井戸内水位を、電磁流量計により各揚水井戸の揚水流量を連続観測し、これら井戸からの揚水流量と水位低下量データをもとに解析を随時実施して、必要水位低下量を満足でき、かつ総揚水流量が最小となる最適な揚水井戸の運転方法を求めます。

周辺地下水環境への影響の低減が可能

• 地下水揚水量を最小限に抑えることができるため、周辺地下水位の過剰な低下による地盤沈下や井戸枯れを防ぐことができます。
• 地盤中に沈下計測器（層別沈下計等）を設置し、地盤沈下データを本システムへ取り込み揚水井戸の運転管理を行えば、地盤沈下量の制御が可能となります。

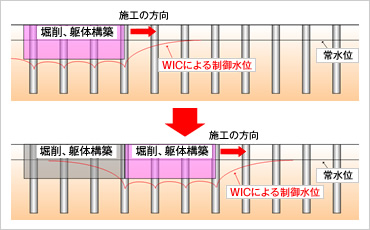

施工ステップや井戸効率変化など、施工条件の変化に対応可能

• 施工の進捗に応じた地下水位制御が可能です。
• 施工途中に井戸の運転状況を逆解析して高精度な水理定数を得ることで、以降の施工ステップにおける水位低下状況を精度良く予測することが可能となります。
• 設備（ポンプ、配線、配管等）の故障やトラブルが生じた場合でも、システム側で自動的に不具合を感知できるため、迅速かつスムーズに地下水制御パターンの変更が可能です。
