超高強度繊維補強コンクリート製薄肉埋設型枠
「サクセム®パネル」
施工性（軽量）と耐久性（耐塩害・耐凍結・耐中性化・耐摩耗性）に
優れた埋設型枠を実現
サクセムパネルは、超高強度繊維補強コンクリート「サクセム（SUQCEM）」を用いた埋設型枠で、従来のコンクリート製の埋設型枠に比べ、施工性の向上、強度特性の向上、構造物の高耐久化に関してより優れた性能を実現しています。
材料として用いるサクセムは、日本独自のエトリンガイト生成系高強度化技術と繊維補強技術により構築した超高強度繊維補強コンクリート（UFC）で、通常のコンクリートに比べて格段に高い強度特性、優れたひび割れ分散性、耐久性を有します。サクセムは、羽田空港D滑走路の桟橋床版などに用いられ、超高強度繊維補強コンクリートとして土木学会技術評価証を取得しています。

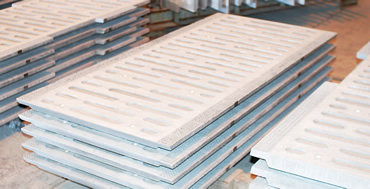

施工性に優れたサクセムパネル
- キーワード
- コンクリート製薄肉埋設型枠、埋設型枠、施工合理化・省力化、急速施工、耐久性向上、耐塩害、耐凍結、耐中性化、耐摩耗性、軽量
サクセムパネルの優れた施工性
①施工の省力化・合理化・急速施工
サクセムの高い強度特性、優れたフレッシュ性状により薄肉軽量の埋設型枠が製作可能です。従来のコンクリート埋設型枠に比べ軽量であるため、運搬、組立が容易となり、施工の省力化、合理化、急速施工が可能となります。
②コンクリートとの優れた一体性能
サクセムパネルの裏面に施された加工により、後打ちコンクリートと一体化が図れます。鉄筋のかぶりとして考慮できるとともに、圧縮部材の一部として考慮することが可能です。

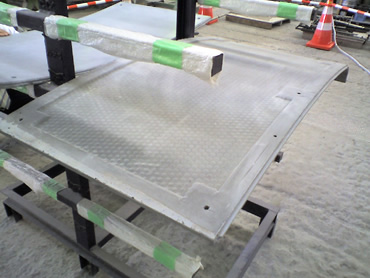

厚さ10mmのサクセムパネル

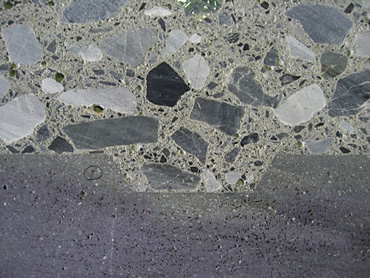

200万回疲労試験後のサクセムパネルと後打ちコンクリートの界面部
特長・メリットココがポイント
高い耐塩害性
塩化物イオンの浸透促進試験（温海水乾湿繰返しによる促進試験）の結果、通常のモルタルと比較して極めて高い遮塩性を有していること（見掛けの塩化物イオン拡散係数0.0018cm2/年）を確認しています。外部から侵入する塩化物イオンから内部鋼材の発錆を防ぐことができます。

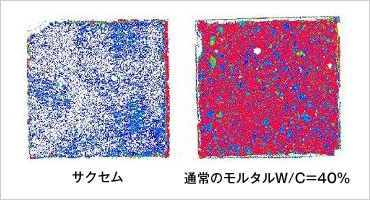

塩化物イオンの浸透状況
（EPMA画像：赤い部分がCl-浸透範囲）
優れた耐凍結融解性
JIS A 1148「コンクリート凍結融解性試験」（水中凍結融解試験方法）で3,000サイクルでも劣化しないことを確認しています。凍結融解が問題となる寒冷地においても優れた耐久性を発揮します。

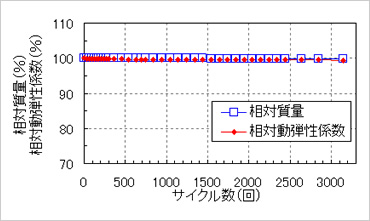

凍結融解試験結果
（3,000サイクル以上で、質量・動弾性係数の低下なし）
突出した耐中性化性
JIS A 1153「中性化促進試験」（20℃、湿度60%、CO2ガス濃度5%、113週）の結果、全く中性化しないことを確認しています。中性化による内部鋼材の発錆を防ぐことができます。

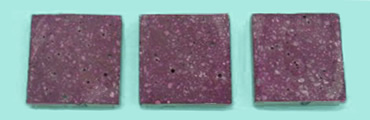

促進中性化試験結果（113週）
（赤褐色部は中性化していない、中性化深さ0mm）
高強度コンクリートよりも優れた耐摩耗性
サクセムは耐摩耗性に優れており、高強度コンクリートの2～3倍の耐摩耗性を有しています。水路の底面や側面、河川内橋脚の補修・補強などに適しています。
適用実績
近鉄花園高架橋
場所：大阪府東大阪市
竣工年：2009年6月
発注者：近畿日本鉄道
規模：埋設型枠114枚（埋設型枠標準寸法40mm×800mm×1,747mm）
新桂沢ダム取水塔
場所：北海道三笠市
竣工年：2012年3月
発注者：国土交通省北海道開発局
規模：埋設型枠120枚（埋設型枠標準寸法 40mm×1,300mm×1,500mm）
