BIM／CIMを用いたダムの一元管理システム
ダムの施工計画・施工管理から維持管理までの一元管理システム
鹿島は、ダム建設におけるBIM／CIMモデルを用いた施工計画・施工管理データの一元管理システムを開発しました。このシステムにより、施工情報の “見える化”が可能となり、施工計画の最適化・品質向上を推進し円滑な工事進捗に貢献します。また、維持管理業務の省人化にも寄与します。
本システムは、品質管理・施工管理の情報を汎用性の高い表計算ソフトやCADソフトによって、クラウドサーバ上で一元管理します。そのため関連事業者間で迅速に情報共有ができます。
また施工時に収集される膨大な施工管理データを一元的に管理できるため、施工データのとりまとめ作業を効率化し、施工段階での省人化を可能とします。
さらに品質管理・施工管理の情報をBIM／CIMモデルに属性情報として付与でき、維持管理段階で必要な情報を容易に抽出できます。

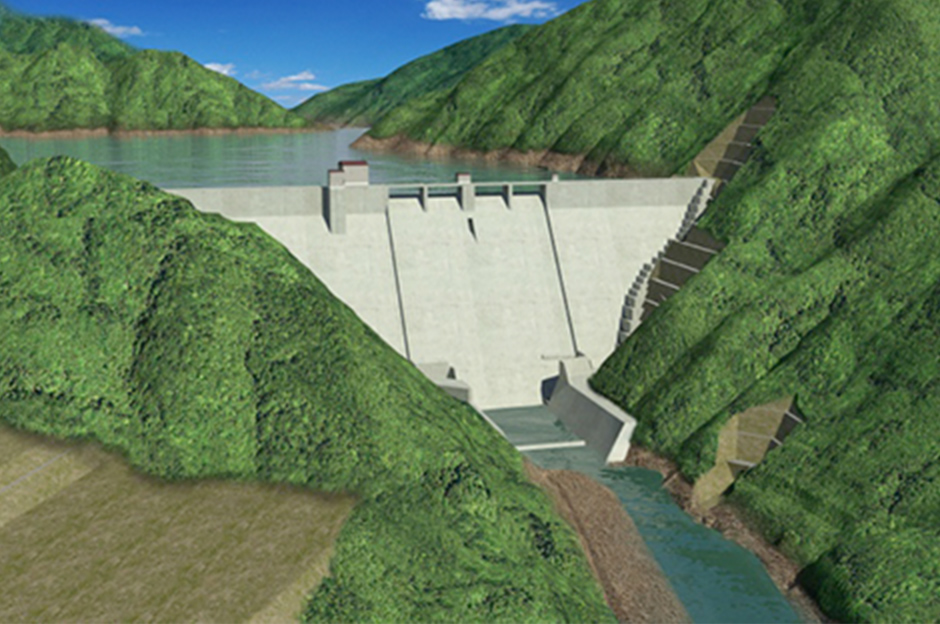

ダムのBIM／CIMモデル
- キーワード
- ダム、BIM／CIM、情報化施工、i-Construction※、品質管理、施工管理
※i-Constructionは国土交通省国土技術政策総合研究所長の登録商標です。
「一元管理システム」の主幹となるダムカルテ
鹿島では、ダム建設における膨大な施工管理データの整理に掛かる労力を軽減するため、2007年に「ダムカルテ」を開発し、それ以降すべてのダム現場で適用しています。ダムカルテにより、コンクリートダム・フィルダム・台形CSGダム等あらゆる型式のダムにおける各施工段階の工事データを、品質記録や施工記録などに自動で分類・整理することができます。これらデータはそれぞれの施工場所と紐づけることができます。また、ダムカルテはクラウド上にデータが保存されるため、関連事業者間でリアルタイムにデータの“見える化”が可能です。
鹿島のダム建設では、このダムカルテを主幹に、既存の「基礎処理工3次元施工品質管理システム」や「コンクリート注文・製造・管理の自動化システム」を統合する「一元管理システム」によって管理された施工計画・施工管理のデータをBIM／CIMモデルの属性情報として付与します。

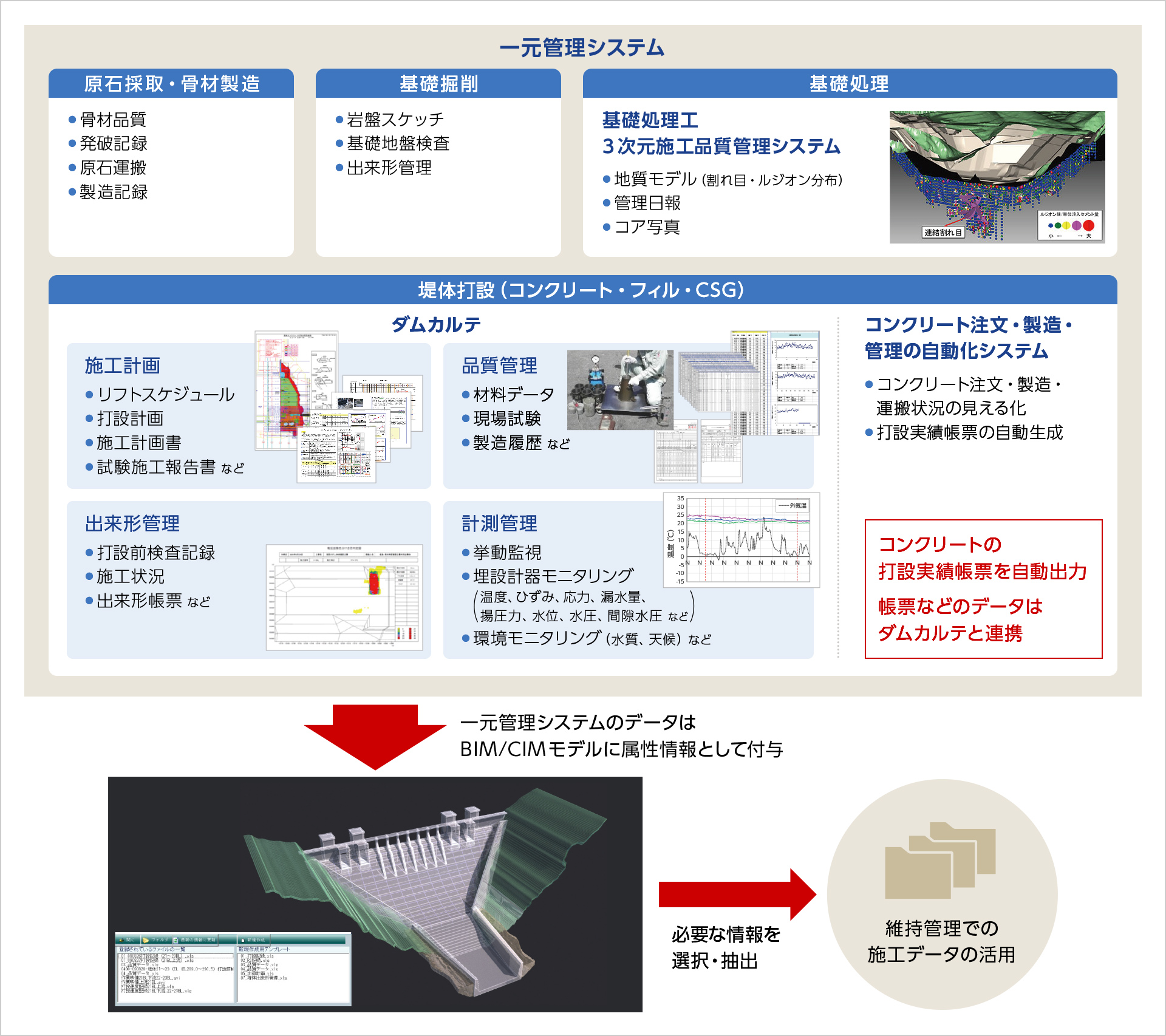

ダムカルテの適用イメージ
特長・メリットココがポイント
計画段階における「BIM／CIMモデル」の活用
BIM／CIMモデルによって施工時のデータをリアルタイムにシミュレーションすることで、道路等の仮設備の計画や関連工事との干渉の検証等、合理的な施工計画を立案できます。
- 関連事業者間が共通のイメージ・認識を持つことが可能
- 完成イメージを掴むことでスピーディな比較検討が可能

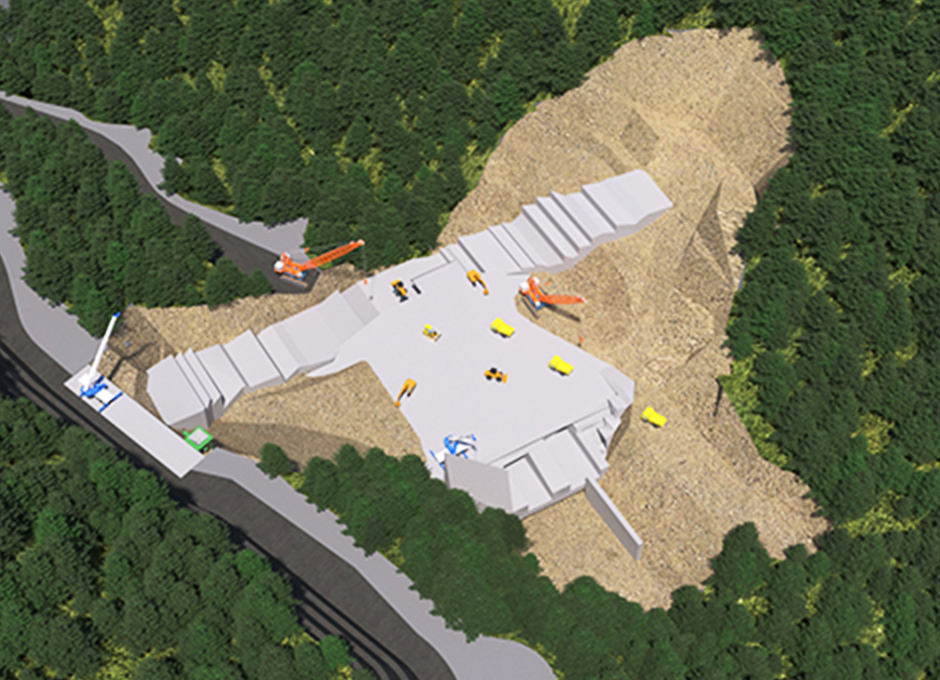

全体施工シミュレーション
施工段階における「一元管理システム」の活用
工事情報は、スマートデバイスにより現場にいながらクラウド上の「一元管理システム」に登録できます。また、必要な帳票や図表を自動生成し作業の効率化・省人化に繋がります。
- クラウドサーバ上でデータを管理するため、データをリアルタイムで共有可能
- 工事情報の入力情報を基に、帳票や分析に必要な図表（一覧図、管理図、ヒストグラムなど）を自動生成可能
- 鹿島のダム工事において、一日あたり2時間以上費やしていた施工管理データの整理作業を30分程度まで削減でき、0.22人工／日の省人化を確認

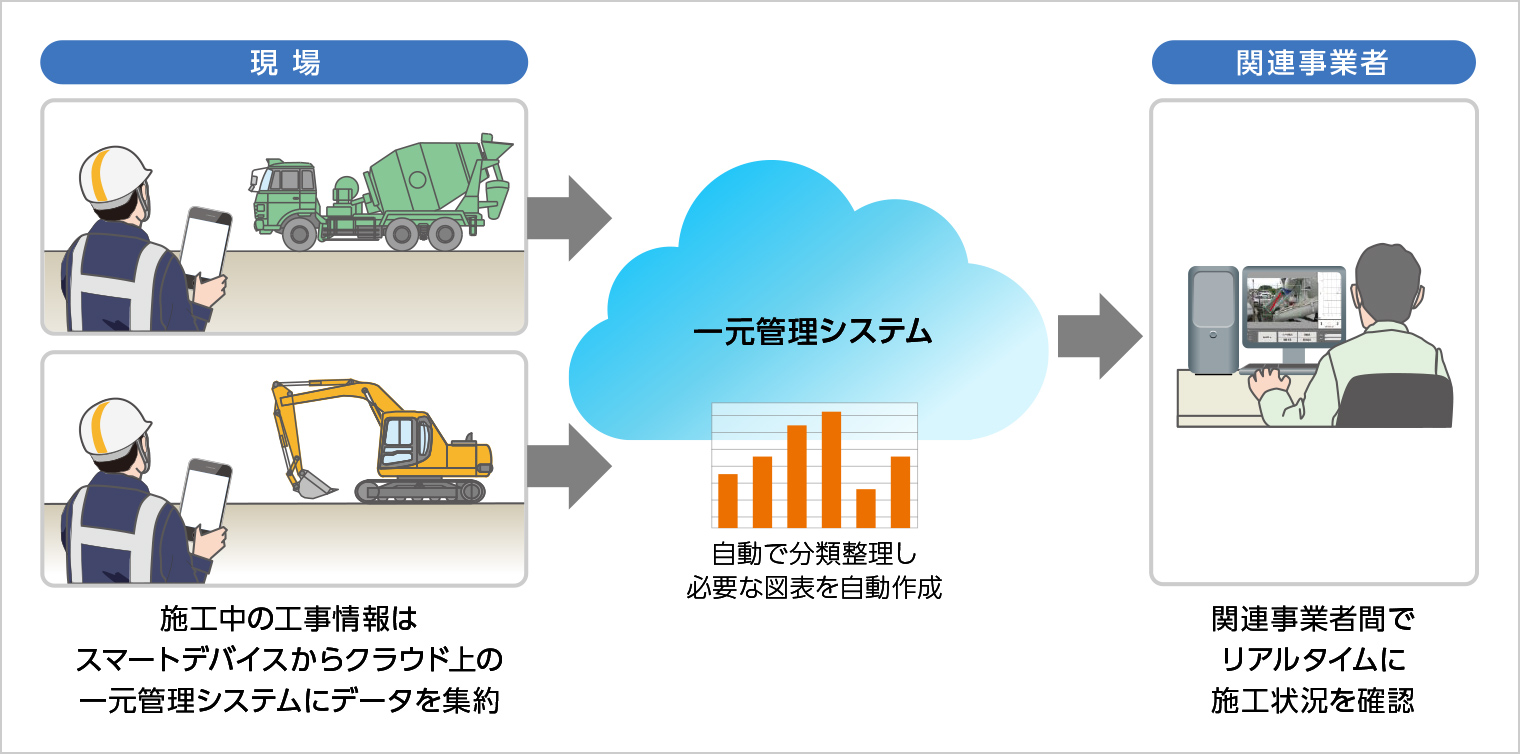

工事データのクラウドを用いた管理
「一元管理システム」と「BIM／CIMモデル」の連携による維持管理への活用
一連の施工管理データは「一元管理システム」により、BIM／CIMモデルの属性情報として連携が可能です。
- 施工管理データ（工事計画、品質管理、施工管理、出来形管理、計測管理など）の一元管理が可能
- 維持管理で必要な工事情報はBIM／CIMモデルを介して視覚的に容易に検索・抽出可能

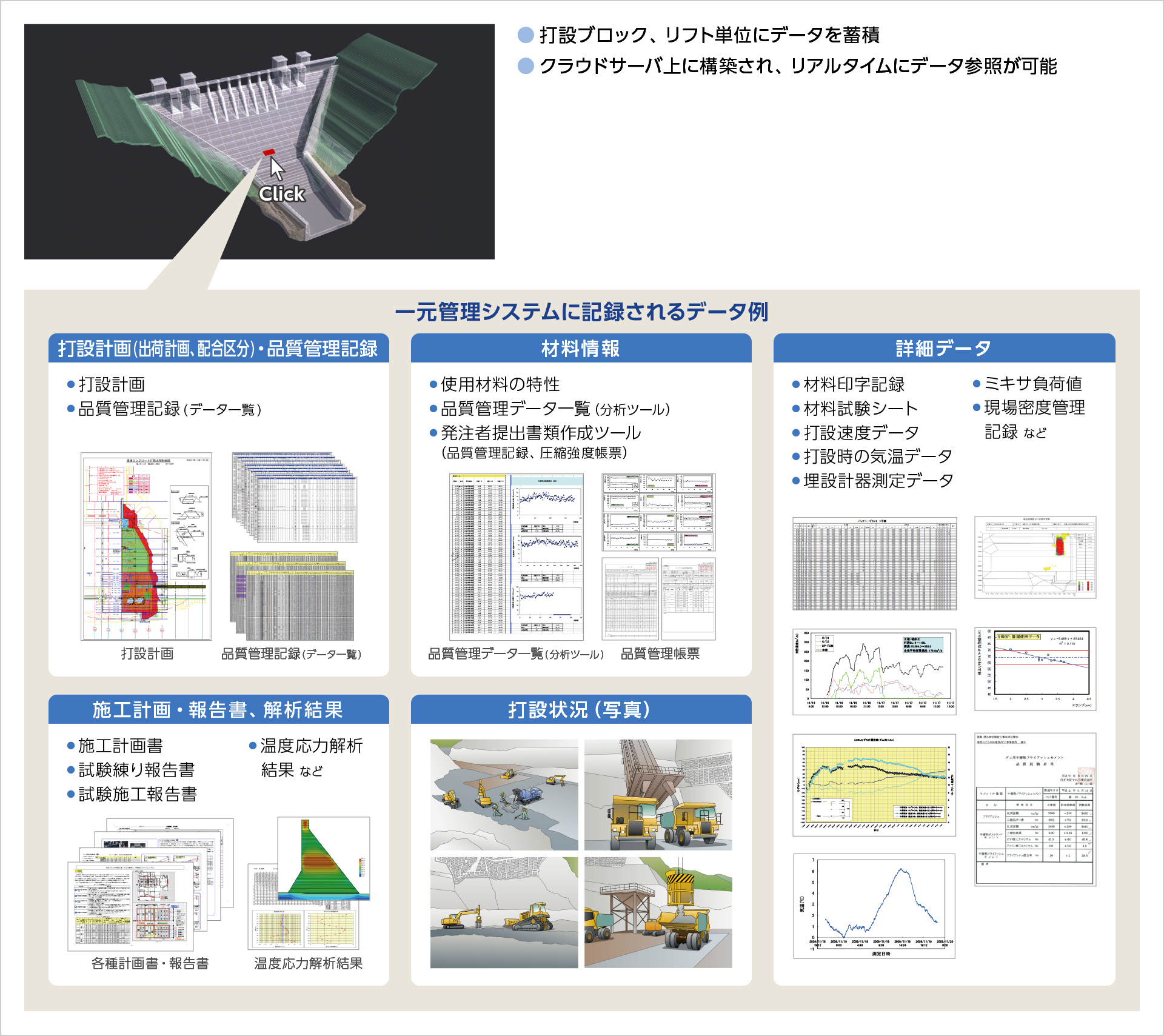

一元管理システムの活用による維持管理業務の効率化
適用実績
鹿島では施工する全てのダムにおいて標準的に採用しています。
学会論文発表実績
- 「クラウド型仮想デスクトップサービスによる工事管理」，土木学会，第72回年次学術講演会，2017年9月
- 「CIM・ICT施工の取組み ダム建設工事での適用例」，ARIC情報，2017年3月
- 「建設会社における情報化施工の最前線」，コンクリート工学，Vol.50 No.9，2012年9月
- 「3次元CADシステムによるダム工事の情報化施工」，土木学会誌，Vol.79，1994年10月
- 「ダム堤体情報化設計施工CADシステムの開発」，電力土木，No.241，1992年9月
