「配筋DX」による鉄筋工事のデジタル化
配筋3次元モデルでデータ連携し、サプライチェーンを効率化
鉄筋工事の現場では、2次元図面による紙ベースの情報伝達が主流であり、手間やミスが生じやすく、サプライチェーン効率化の妨げとなっています。また、配筋の3次元モデルは、過密配筋部の干渉チェックなど、限定的な用途に留まっています。
そこで鹿島は、配筋3次元モデルから帳票類を自動作成し、鉄筋を自動加工する「配筋DX」を開発しました。従来の手入力によるミスを削減するとともに、データ連携による省人化を実現し、鉄筋工事全体の生産性向上を図っています。
令和7年度インフラDX大賞 優秀賞
「配筋DX」紹介動画（1分／音声あり）

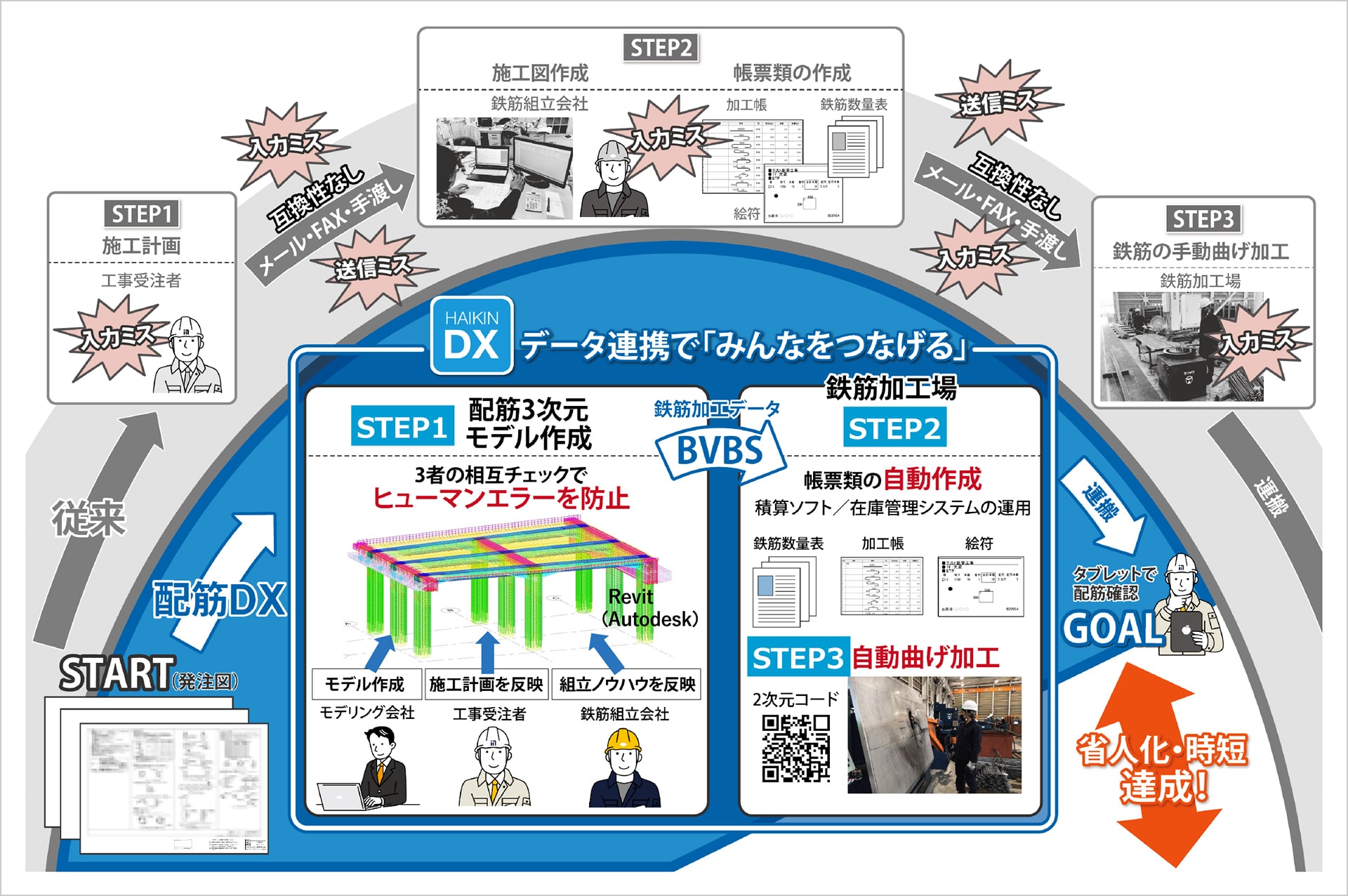

配筋DXと従来の鉄筋工事フローの比較（配筋DX：内側の青色、従来：外側の灰色）
- キーワード
- 鉄筋工事、データ連携、プロセス最適化、3次元モデル、BVBS、BIM／CIM
配筋DXの3ステップ
配筋DXは次の3つのステップで進めます。
STEP1 配筋3次元モデル作成
2次元配筋図を基に、配筋3次元モデルを作成します（Autodesk社のRevitを使用）。この際、単に発注図をモデル化するのではなく、鉄筋同士の干渉を回避し、工事受注者の施工計画や鉄筋組立会社のノウハウを反映することで、現場の組立と同じ加工形状となるモデルを作成します。
STEP2 鉄筋帳票類の自動作成・出力
配筋3次元モデルから出力した鉄筋加工データ（BVBS※1）を、鉄筋加工場の運用管理システム※2に入力し、鉄筋数量表・加工帳・絵符※3などの帳票類を自動で作成・出力します。
STEP3 鉄筋自動曲げ加工
BVBSデータや2次元コードを用いて、鉄筋の自動曲げ加工を行います。
※1 Bundesvereinigung Bausoftware。鉄筋の加工機業界で世界標準かつオープンなデータフォーマット
※2 鉄筋の荷受け、保管、加工、出荷、伝票整理、トレーサビリティ等を管理するシステム
※3 鉄筋工事のトレーサビリティ管理のために鉄筋現物に添付する荷札

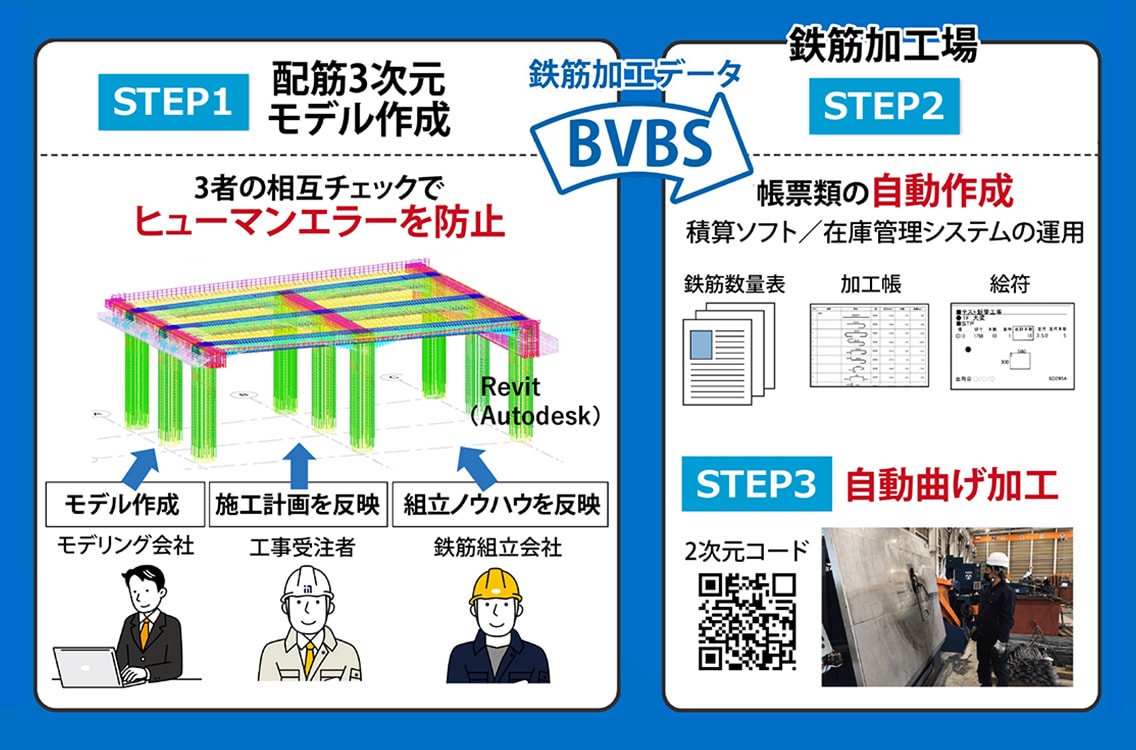

配筋DXの3ステップ

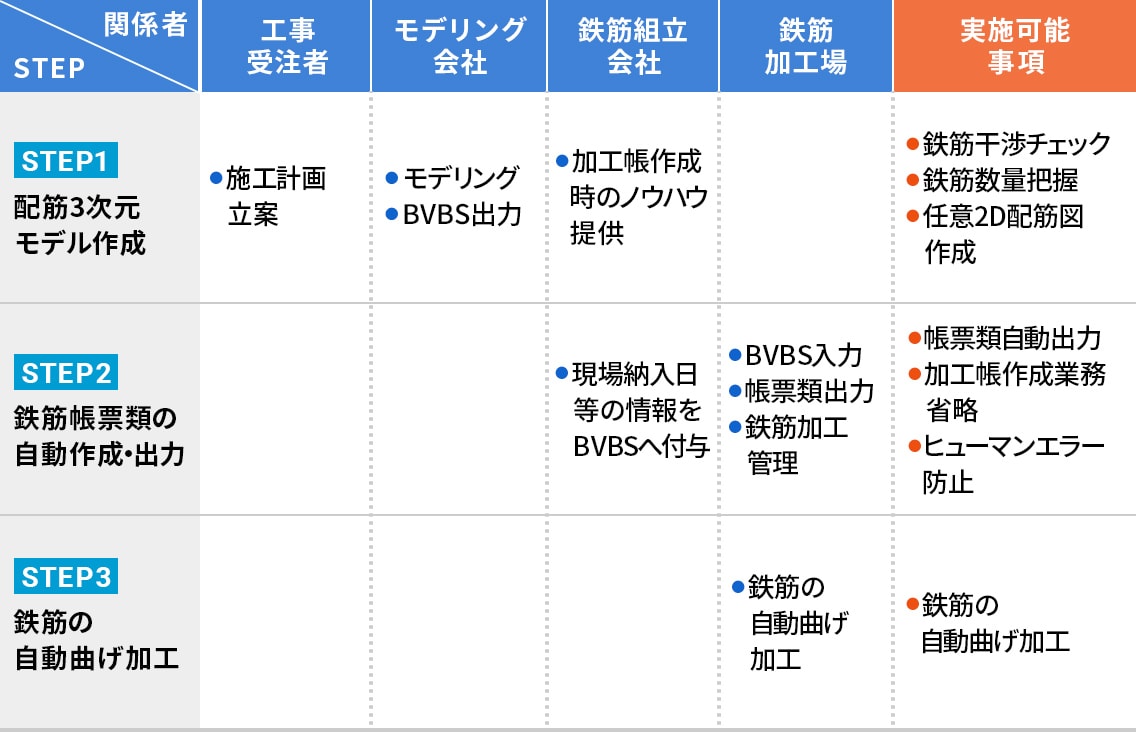

各ステップにおける関係者の役割と実施可能事項
特長・メリットココがポイント
データを連携して、省人化とヒューマンエラー防止を達成
- 鉄筋加工帳の作成業務を省略できます。
- 鉄筋加工場でBVBSデータを取り込むことで帳票類の入力作業を省略できます。
- 可視化された配筋3次元モデルを活用し、関係者間で密なコミュニケーションを図ることで、ヒューマンエラーを防止できます。

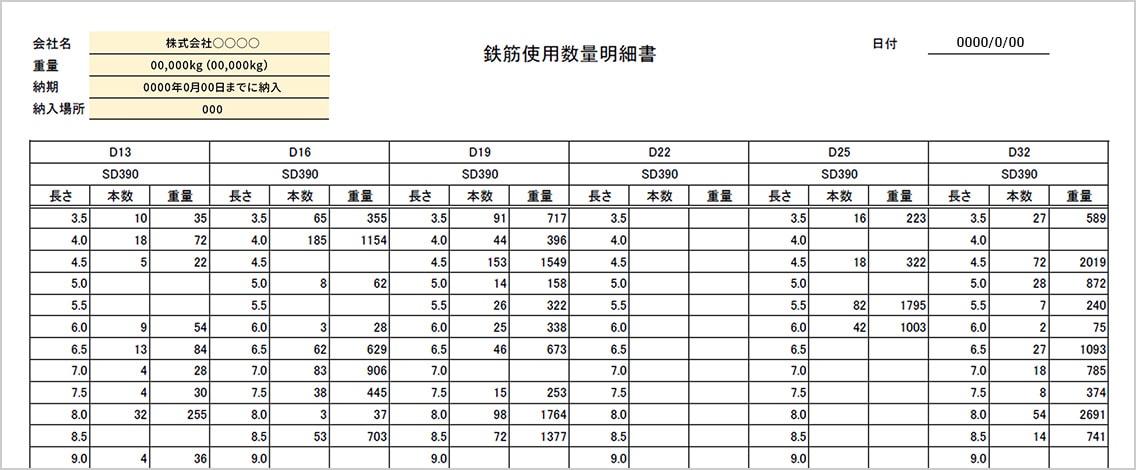

鉄筋数量表

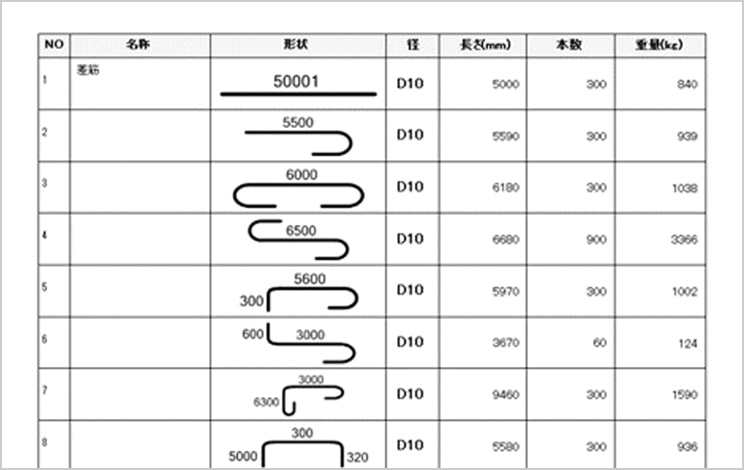

鉄筋加工帳
世界標準である「BVBSデータ」の採用
- BVBSデータは、鉄筋加工機への入力データの世界標準、かつオープンフォーマットで、誰でも利用可能です。
- 鉄筋形状を文字列コード（ASCIIコード）で表現し、膨大な種類の鉄筋形状に対応できます。

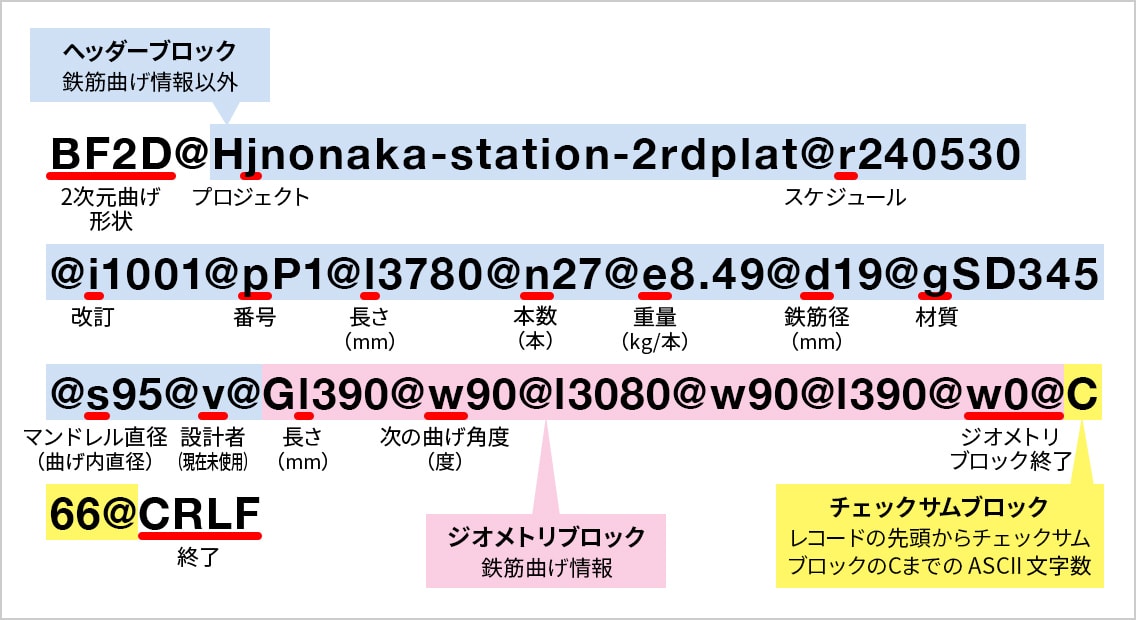

BVBSデータの構成
施工歩掛の向上と事業工程の遅延防止が可能
- 配筋3次元モデルの可視化により、施工性を考慮した鉄筋加工形状を容易に検討できます。
- 工事受注者と鉄筋組立会社が鉄筋組み立て前に課題を共有し、解決を図ることで、歩掛の向上および工程の遅延防止を実現できます。

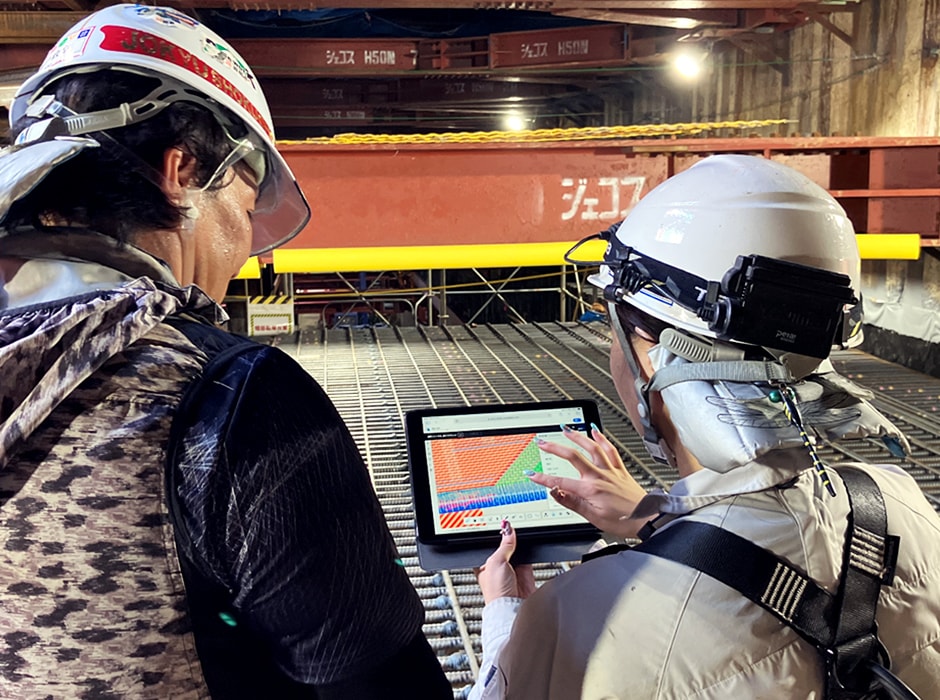

タブレット端末で配筋3次元モデルを確認し、施工課題を解決
適用実績
R2国道20号八王子南BP
館第二トンネル工事
場所：東京都八王子市
竣工年：2026年3月
発注者：国土交通省関東地方整備局
適用対象：第14ブロックの鉄筋重量約200t
鳥野目浄水場更新土木建築工事
場所：栃木県那須塩原市
工期：2023年9月～2027年3月（予定）
発注者：栃木県那須塩原市
適用対象：ろ過池棟土木工事の鉄筋重量約371t
とうきょうスカイツリー駅付近
高架化工事の内土木関係（Ⅰ工区）
場所：東京都墨田区
工期：2025年7月～2027年3月（予定）
発注者：東武鉄道
適用対象：高架橋R10-3-2工区の鉄筋重量約67t
学会論文発表実績
- 「配筋3次元モデルから鉄筋加工までをデータ連携する配筋DXの効果」，土木学会，第81回年次学術講演会，2026年9月
- 「配筋DXによる鉄筋工事の革新 データ連携でサプライチェーンを効率化」，建設機械，2026年5月号
- 「配筋3次元モデルから配筋検査までをデータ連携させる配筋DX の取組み」，土木学会，第80回年次学術講演会，2025年9月
- 「配筋3次元モデルから鉄筋加工までを情報連携させる配筋DXの取組み」，土木学会，第79回年次学術講演会，2024年9月
- 「配筋3次元モデルから鉄筋加工までを情報連携させる配筋DXの取組み」，第50回土木情報学シンポジウム，2024年9月
