シールド掘進管理支援システム
「KSJS^®」

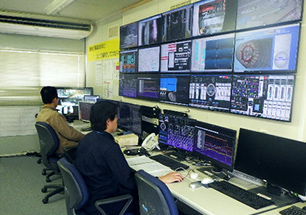

シールド工事では掘進中に得られる地盤情報やマシンの挙動に関するデータ等の膨大なデータを中央管理室に集約し、社員やオペレータがモニターに表示されたそれらのデータを監視しながら掘進管理を行っています。

本システムは、集約された膨大なデータを統計処理し、データの変動傾向を分析、トラブルにつながるリスクを評価・判断のうえ、予兆をアラートにより知らせると同時に、確認すべきデータ変動や対応策等を表示することによって、シールドの掘進管理をサポートするシステムです。

※KSJS^®：Kajima Shield Judge announce System

特許登録済
商標登録　6107339

システムの概要

従来からシールド工事に使用されている掘進管理システムは、主な施工管理データに上下限の管理値を設定し、設定範囲を逸脱した場合に個別に警報を発する機能を有していますが、上下限の管理値だけでは過去のデータ変動傾向が考慮されないため、警報が発報した時点では既にトラブルが発生し始めた後であり、対処が遅れてしまう可能性があります。このような事象に対し、通常は管理者やオペレータが目視により監視することで管理値の設定範囲内で変動の発見・対応を実施していますが、データが膨大であることや、複数の事象を同時に監視し、判断することが求められることから、トラブルの予兆となる変化を見落としてしまうリスクがあります。

本システムでは収集されたデータを統計処理し、データの変動傾向を分析することでトラブルにつながるデータ変動を検知し、リスクを評価・判断のうえアラートにて管理者に通知するため、見落とし等のヒューマンエラーが防止できます。また、警報と同時に確認すべきデータ変動と対応策の提案を表示するため、経験の浅い職員や作業員であっても迅速な判断および対応のサポートができます。

特長・メリットココがポイント

• 収集される膨大なデータを自動かつリアルタイムに評価・判断しアラートすることで、トラブルにつながるデータの変化の見落としを防ぎます。
• 地盤変状・掘進不能・線形逸脱・セグメント損傷等の想定されるトラブル事象に対して、複数の施工管理データの変動を組合せ、トラブルの発生リスクを点数化し、1次・2次の警報により段階表示することで対応優先度を明示します。
• シールド掘進中のトラブル予兆に対し、具体的なデータ変動や対応策を表示することで、経験の浅い社員や作業員の判断・対応をサポートします。

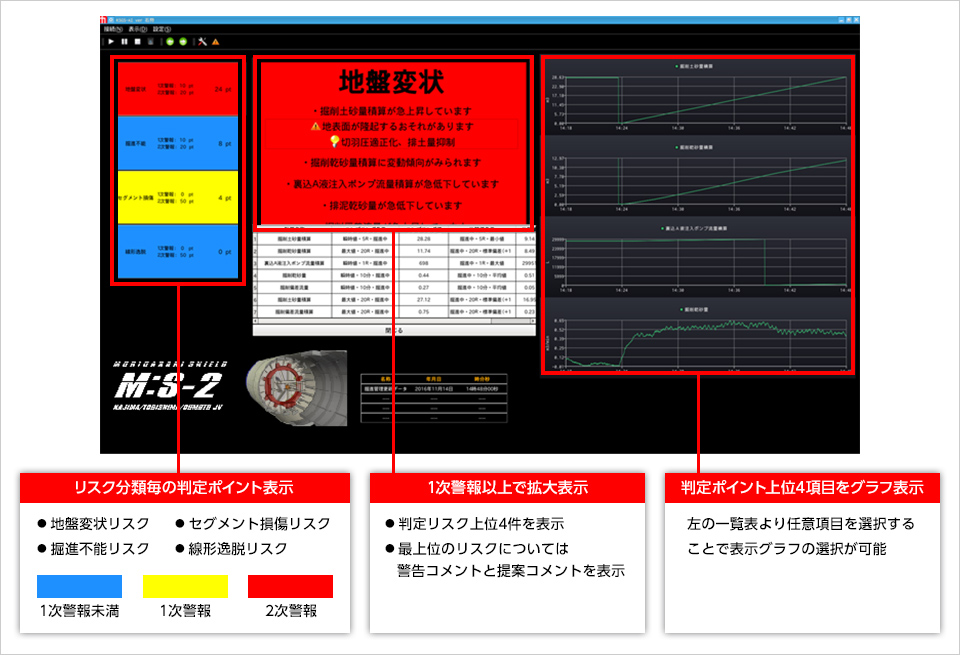

KSJS監視画面（二次警報画面）とシステムの特徴
