削孔誘導システム
「MOLEs」

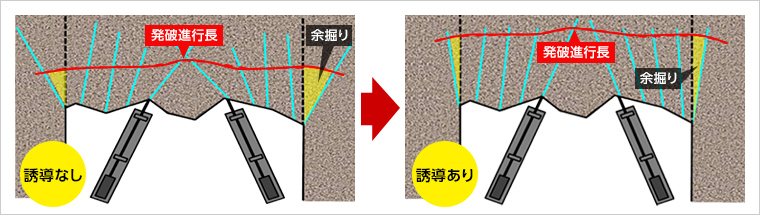

山岳トンネル工事においては、工期短縮と余掘り低減のため、火薬装填用の発破孔の削孔にあたり、計画通りの削孔位置、削孔角度、削孔深さとなるよう正確かつ迅速な削孔作業が求められます。従来この作業はオペレータの経験によるところが大きく、将来的には熟練作業員不足が懸念されています。

近年、ICTの発展に伴い開発されたガイダンスシステムやフルオート削孔が可能なコンピュータジャンボは、マシンそのものが高価等の理由で、広く普及するまでには至っていません。

そこで鹿島は、山岳トンネルの効率的かつ高速な施工を目的としたドリルジャンボの新しい削孔誘導システム「MOLEs（モールス）」を開発しました。

特許登録済

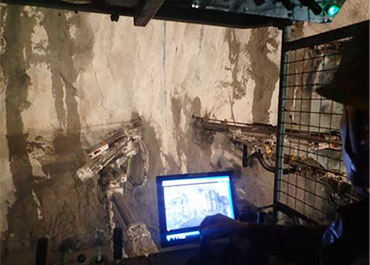

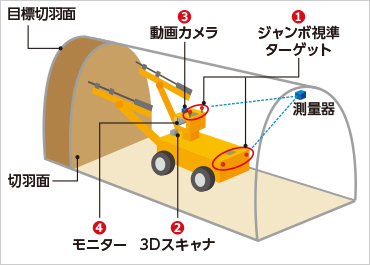

削孔誘導システム「MOLEs」は、光波測量によりドリルジャンボ自身の位置や姿勢を把握するターゲット（❶）、切羽面の凹凸を把握する3Dスキャナ（❷）、切羽面とブームの動きを捉える動画カメラ（❸）、削孔誘導画面を表示するモニター（❹）から構成されています。従来の削孔ガイダンスシステムで必要であった電気式のモーションセンサ類が一切不要のため、振動や粉じん、削孔水による故障も少なく、汎用のドリルジャンボへの後付け設置も容易です。

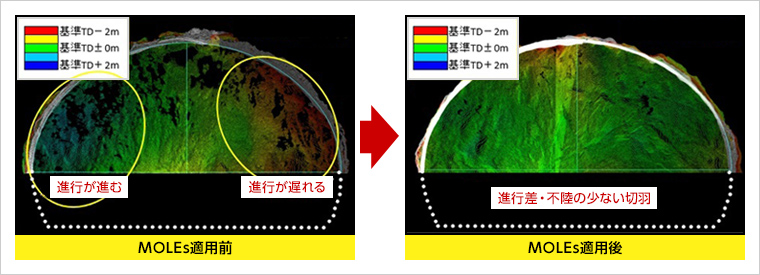

本システムでは、切羽面をスキャニングし、実切羽の凹凸面を座標として把握した上で、計画発破孔の位置と削孔角度を正確に算出し、モニターに誘導ガイダンスを表示する機能を付加しました。これにより、仮想切羽面での誘導で生じていた操作性の悪さや実切羽面とのズレはなくなり、正確かつ迅速な削孔作業が行えるようになりました。

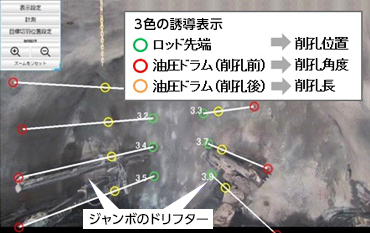

モニター上に3色の誘導表示

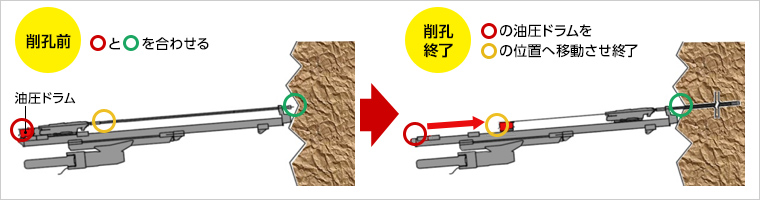

本システムは、3Dスキャナによって得られる実切羽面の凹凸座標から誘導ラインを計算し、リアルタイムにモニターに映し出します。モニターには誘導ラインと3色の誘導マーカーが表示されています。オペレータはその誘導ラインに自身の操作するブームの位置を合わせ、誘導マーカーの示す通りに削孔するだけで、所定の削孔位置・削孔角度、削孔長に削孔することができます。オペレータの技量に頼ることなく確実な削孔が容易に行えます。
