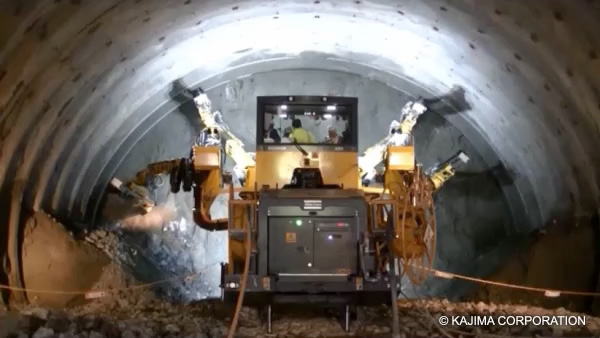

4ブームフルオートコンピュータジャンボによる
施工の合理化

山岳トンネルの現場では発破孔のせん孔位置合わせが自動で行えるドリルジャンボが導入されてきています。しかし、これまでのコンピュータジャンボは作業員がキャビン内の小型画面を見ながらブームを誘導しなければならず、作業員の熟練度に依存するとともに、1ブームあたり1名の作業員が必要でした。

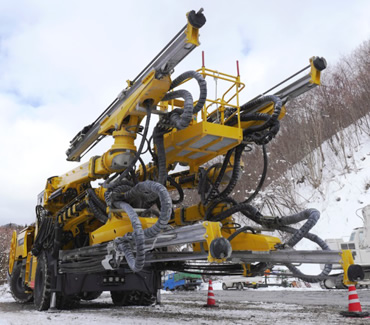

そこで鹿島は、日本初となる4ブームフルオートコンピュータジャンボ（アトラス社製XE4C）を、新区界トンネル（岩手県）の本坑掘削に適用しました。

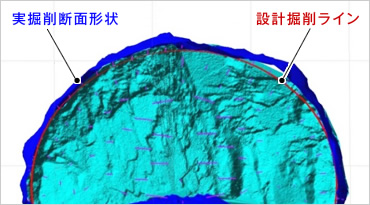

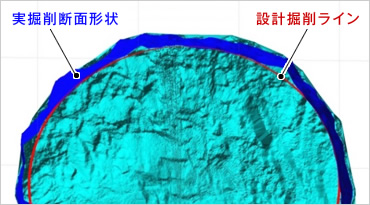

同機が持つフルオートせん孔機能により、専任オペレータ1名によるせん孔作業を実現し、最新鋭ドリフタの機能向上により、せん孔時間が2分の1以下に低減、また、余掘りも40%低減できることを確認しました。

令和元年度日本建設機械施工大賞　大賞部門最優秀賞

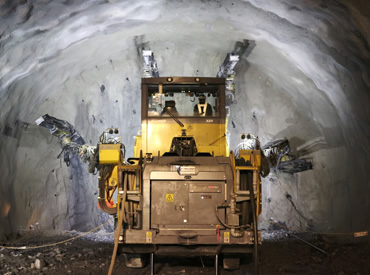

従来のコンピュータジャンボは、作業員がキャビン内の画面を見ながらブームをせん孔位置に誘導しなければなりませんでしたが、この4ブームフルオートジャンボのフルオートせん孔機能は、あらかじめ入力したせん孔位置に機械が自動で位置合わせを行うため、作業員の熟練度に頼らないせん孔作業を実現するとともに、4ブームを1名のオペレータで操作することが可能となっています。また、同機は、これまでのジャンボに比べ、ドリフタのせん孔性能が向上し、純せん孔速度が最大で2倍となっているほか、地山の硬軟に応じて自動的に最適な打撃力に調整されるため、せん孔中の孔閉塞が発生しません。

さらに、搭載されているせん孔データの自動収集機能により、切羽前方やトンネル周辺の地山評価が可能です。

せん孔データの自動収集で地山を予測、
CIMにも活用

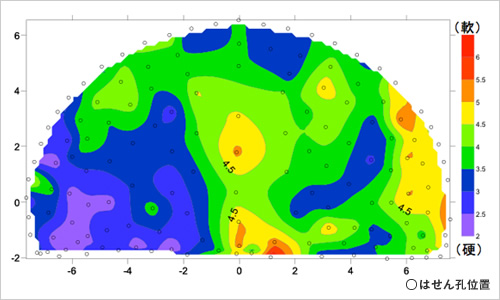

本機に搭載されているせん孔データの自動収集機能（Mesurements While Drilling:MWD）により、地山状況に応じてせん孔パターンを修正するとともに、切羽前方やトンネル周辺地山の予測評価が可能となることにより適切な支保パターンの選定が行えます。また、これらのデータを蓄積することにより、CIMの地質モデルへの反映ができます。
