セーフチャージャー^®

山岳トンネル工事における発破掘削工程の火薬装填作業は、作業員が切羽から込め棒によって火薬を押し込む手装填が主流です。しかし、手装填では作業員が切羽に密着するため、肌落ち、落石等による災害が発生する恐れがあります。このため、近年、装填作業における安全性の確保が重要視され、遠隔装填技術の開発が望まれていました。

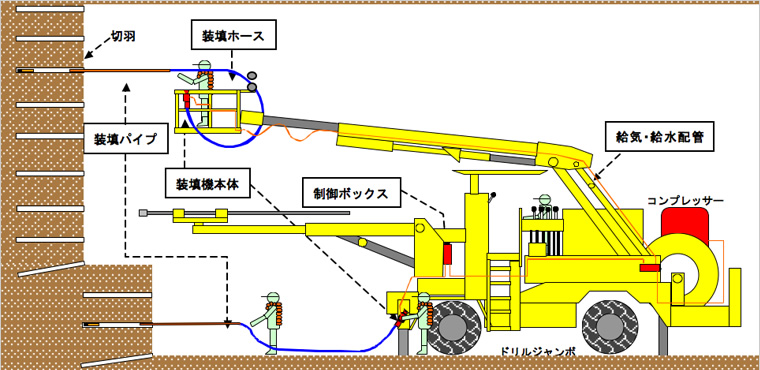

鹿島が開発したセーフチャージャーは、切羽から2m程度離れた位置からの遠隔装填を可能とし、切羽から2m以内で多く発生すると言われる火薬装填作業における労働災害を防ぐものです。また安全性向上を実現するとともに、確実な薬量管理、込め物装填が可能であり、カートリッジ式含水爆薬に対応する小型で安価な遠隔装填システムを初めて確立しました。

特許登録済

施工手順・採用工事

現在、様々なタイプの火薬装填装置、粒状やペースト状などの爆薬を装填するシステムが提案されているものの、汎用化されるまでには至っていません。本システムは、ドリルジャンボなど現行の作業設備に適合しやすいものとし、操作方法を簡便にすることで汎用性の高いものとしました。火薬は、トンネル発破で汎用されているカートリッジ式含水爆薬を使用するため、確実な薬量管理が可能です。また、雷管を取り付けた爆薬をパイプ先端に取り付けて装薬孔に挿入した後、所定量の爆薬、爆破効果を高める込め物の同時装填を可能とすることで、現行法規制を遵守したものになっています。セーフチャージャーは、これまでに長崎県指方トンネル（長崎県）、北海道開発局音威子府トンネル（北海道）、京都府北大河原トンネル（京都府）、三重県矢頭峠トンネル（三重県）等で使用されており、今後も引き続き現場での採用が予定されています。

特長・メリットココがポイント

安全性が格段に向上

切羽から離れた遠隔装填によって切羽作業の安全性が格段に向上しました。

• 一般的に、トンネル切羽近傍での労働災害の80%以上が切羽から2m以内で起こるといわれています。

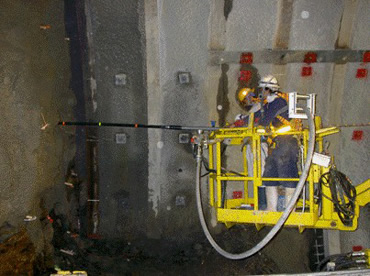

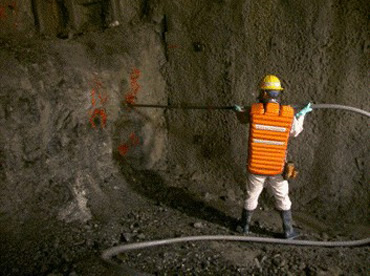

  本システムでは、切羽から2m程度離れた位置から火薬の装填ができます。これにより、切羽に密着して行う作業の時間が60％低減し、安全性が格段に向上します。
