2ノズル吹付け機
「ツインショット工法®」
2台の吹付けロボットにより、吹付け時間を半分に短縮
トンネル工事において、崩落性の高い地山では吹付けと支保工によって、早期に地山を補強して安定させる必要があります。最近の工事では、肌落ちや落石防止対策として切羽の全面にコンクリートを吹付けることや、軟弱な地山ではコンクリートの吹付けを厚くすることにより、吹付け作業に多く時間がかかる事例が増加しています。
鹿島では、吹付け・支保工作業時間を大幅に短縮するために、エレクタ付2ノズル吹付け機を開発しました。本機は、2台の吹付けロボットと、支保工を設置するためのエレクタ装置を装備したもので、従来の吹付け機の2倍の吹付け能力を有しています。これにより、急速施工や、崩落防止が早期に必要な軟弱な地山における迅速な補強が可能です。
特許登録済

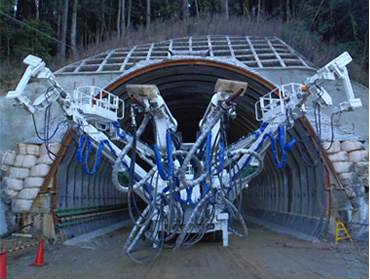

2ノズル吹付け機
- キーワード
- 吹付け、支保工、サイクル短縮、吹付け機、エレクタ、吹付けロボット、コンクリートポンプ、クリアショット
機械概要・採用工事
2ノズル吹付け機は、コンクリートを吹付けるための2台のロボットとコンクリートポンプ、支保工を設置するためのエレクタ装置とマンケージ装置を装備しています。本機の使用によって、吹付け作業時間が従来に比べて約半分になるほか、吹付けと支保工設置作業に伴う機械の入れ替えが不要になるため、サイクルタイムの大幅な短縮が可能です。同機にはタイヤ式の他、より軟弱な地山に適した履帯式があり、多様なニーズに対応できます。また、クリアショットを使用した高速低粉じん吹付け工法にも適用可能です。2ノズル吹付け機は、これまでに国交省圏央道山口トンネル（千葉県）、愛知県岩古谷トンネル（愛知県）、三重県矢頭峠トンネル（三重県）、鉄道運輸機構長崎新幹線彼杵トンネル（長崎県）で既に使用されており、サイクルタイム短縮と、軟らかい地山の早期安定化に成果を上げています。

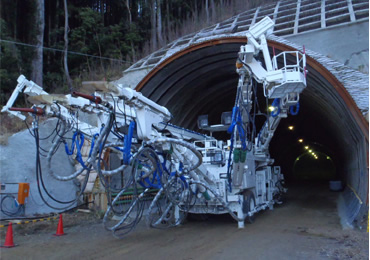

2ノズル吹付け機（タイヤ式）

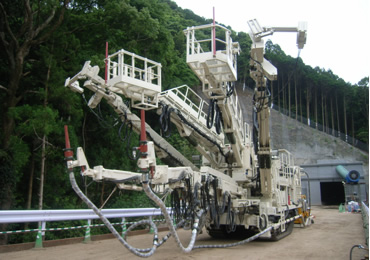

2ノズル吹付け機（履帯式）
特長・メリットココがポイント
急速施工と地山の早期安定化が可能
２台の吹付けロボットを装備したエレクタ付吹付け機による急速施工、地山の早期安定化が可能です。
- 従来に比べて２倍の吹付け能力を有しており、サイクルタイム短縮による急速施工が可能です。
- 崩落性の高い軟弱な地山に対しても、迅速な吹付け作業によって、早期に地山を安定化させることができます。

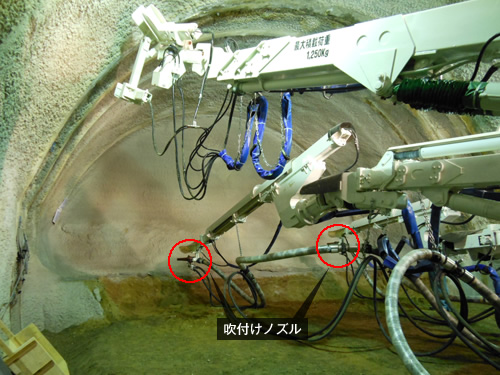

吹付け状況
適用実績
圏央道山口トンネル
場所：千葉県市原市
発注者：国土交通省関東地方整備局
規模：内空面積（代表値）65m2 延長675m
三重県矢頭峠トンネル
場所：三重県津市
発注者：三重県津建設事務所
規模：内空面積（代表値）45.5m2 延長1,637m
一般国道473号岩古谷トンネル
場所：愛知県北設楽郡
発注者：愛知県建設部
規模：内空面積（代表値）76.5m2 延長1,287m
彼杵トンネル
場所：長崎県東彼杵郡
発注者：鉄道建設・運輸施設整備支援機構
規模：内空面積（代表値）64m2 延長3,520m
