コンクリート表面遮水壁型ロックフィルダム
ロックフィルダムの遮水構造を、
コンクリートによる表面遮水壁型とすることで、堤体のスリム化を達成
コンクリート表面遮水壁型ロックフィルダム（Concrete Face Rockfill Dam以下CFRD）は、遮水構造を土質材料であるコア材によらず、鉄筋コンクリートの遮水壁にすることで、上下流面勾配を立てることが可能となり、その結果として堤体積を縮減できます。
また、土質材料を使用しないため、降雨等気象条件に対する制限が少なくなるため、施工可能日数の向上とも相まって施工速度の向上、工期の短縮が図れます。
以前の施工で懸念された不等沈下等の問題は、近年の締固め機械の能力向上、薄層敷均し工法によりクリアされ、施工例も増えてきています。

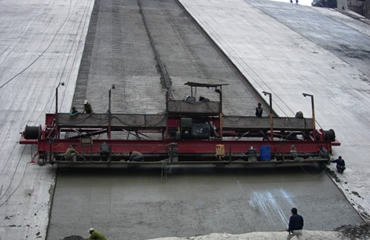

コンクリートフェーシング施工状況
- キーワード
- コンクリート表面遮水型ロックフィルダム、CFRD、フェーススラブ、コンクリートフェーシング
特長・メリットココがポイント
堤体積の縮減が可能
遮水構造をコンクリート遮水壁とすることで、堤体の大部分がロック材だけとなるため、堤体積を縮減することが可能（上流面勾配例：中央コア型ロックフィルダム1：2.0程度、CFRD1：1.5程度）となり、コスト縮減とともに、掘削地山改変量の縮減により環境面にも優しい工法と言えます。

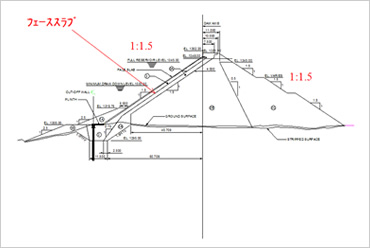

CFRD断面図（ダウリガンガダム）
土質材料の不使用により材料入手が容易となるとともに、稼働日数の増加が可能
品質管理の厳しい土質材料の代わりに、材料入手が容易なコンクリートでの施工が可能となります。同時に気象条件に対しても施工条件が緩和され、稼働日数の増加につながり、工期短縮、コスト縮減を実現します。
改ページ
適用実績
ダウリガンガダム
場所：インド共和国ウッタランチャル州
竣工年：2005年11月
発注者：インド水力発電公社
規模：コンクリートフェーシングロックフィルダム
堤高57m 堤頂長270m 堤体積118万m3
コンクリートフェーシング面積 18,557m2
学会論文発表実績
- 「神々が宿る地の水力発電所建設工事」，インドダウリガンガ水力発電所建設工事報告，電力土木，302号，2002年
