自動スライド型枠
クレーンを使用せずに型枠のスライド作業を全自動化
「自動スライド型枠」は、ダム等の大型構造物において、油圧ジャッキによるセルフクライミング装置と、電動モータを動力とした鋼製型枠の自動脱枠・水平移動機構を組み合わせ、一連の型枠スライド作業をクレーン作業なしで全自動化するものです。これまで、幅60m（ダム堤体4BL分（1BL：幅15m））の型枠を自動で一括スライドさせることに成功し、従来工法に比べて、作業時間を約半分に短縮することができ、作業人員も大幅に削減できました。
自動スライド型枠では、全ての電動モータ及び油圧ジャッキを同時に制御することにより、幅60mの鋼製型枠が一体となって作動し、型枠スライドに必要な一連の作業（脱枠、水平移動、スライド、セット）を全て自動で行うことができます。
特許登録済

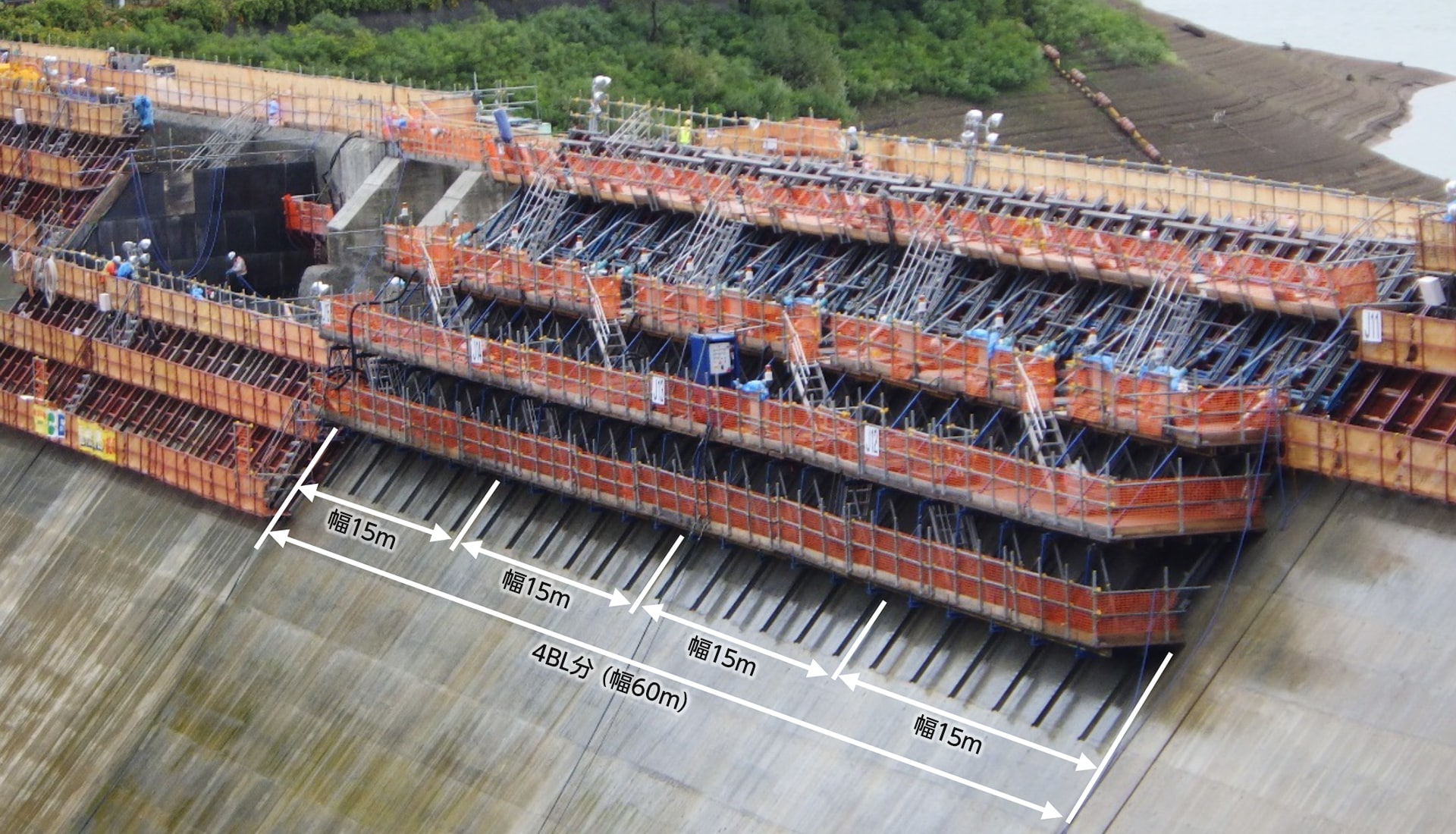

幅60mの型枠を自動で一括スライド
関連情報
- キーワード
- 型枠、スライド、自動化、生産性向上、工程短縮
特長・メリットココがポイント

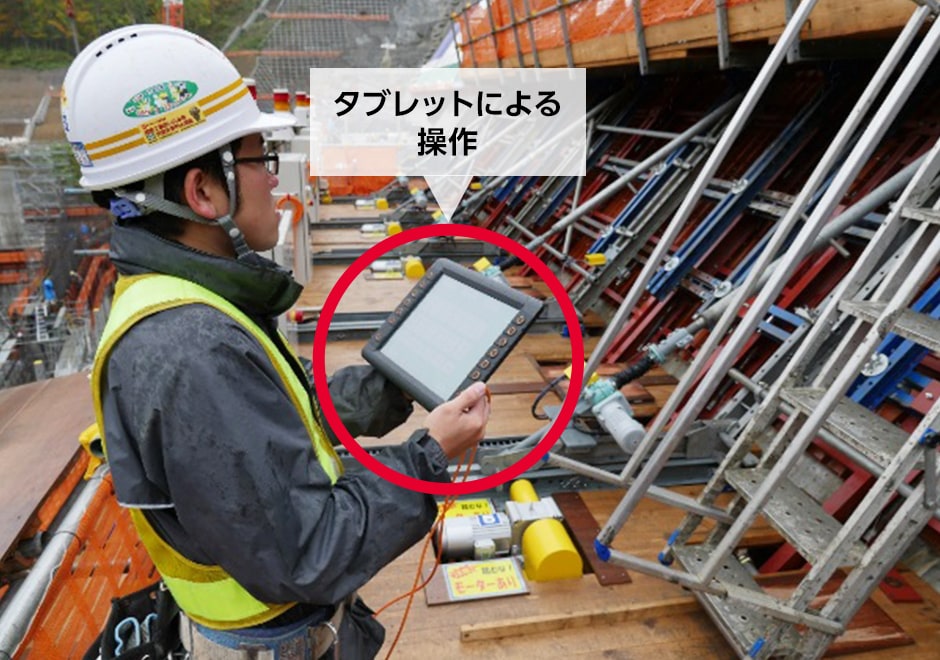

作業の省力化・平易化が可能
電動モータを用いて型枠の脱枠と水平移動を行い、油圧ジャッキによるセルフクライミング装置で鋼製型枠をスライドさせるもので、1人の作業員がタブレット端末を操作することで行えます。
また、とび工（型枠大工）、クレーンオペレータ等の特殊技能労働者でなくても作業を行うことができ、誰でも同じ精度で型枠スライド作業が可能となり、作業の省力化・平易化により、生産性が向上します。
作業の省力化・平易化が可能
作業人員の削減及び作業時間の短縮を実現
従来のクレーンによる型枠スライド作業に比べて、作業時間を約半分に短縮することができ、作業人員も大幅に削減することができます。

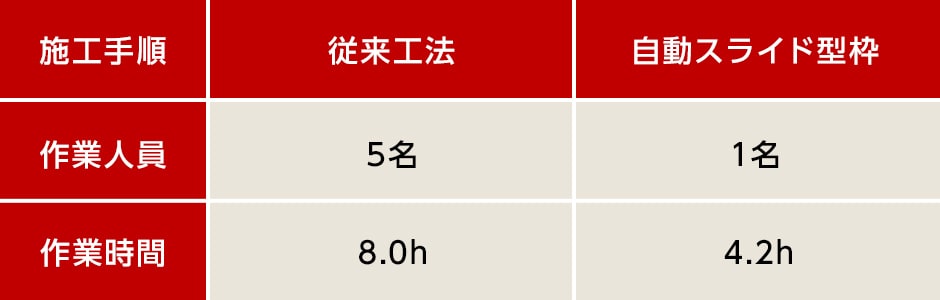

従来工法と自動スライド型枠の比較（幅60m当り）

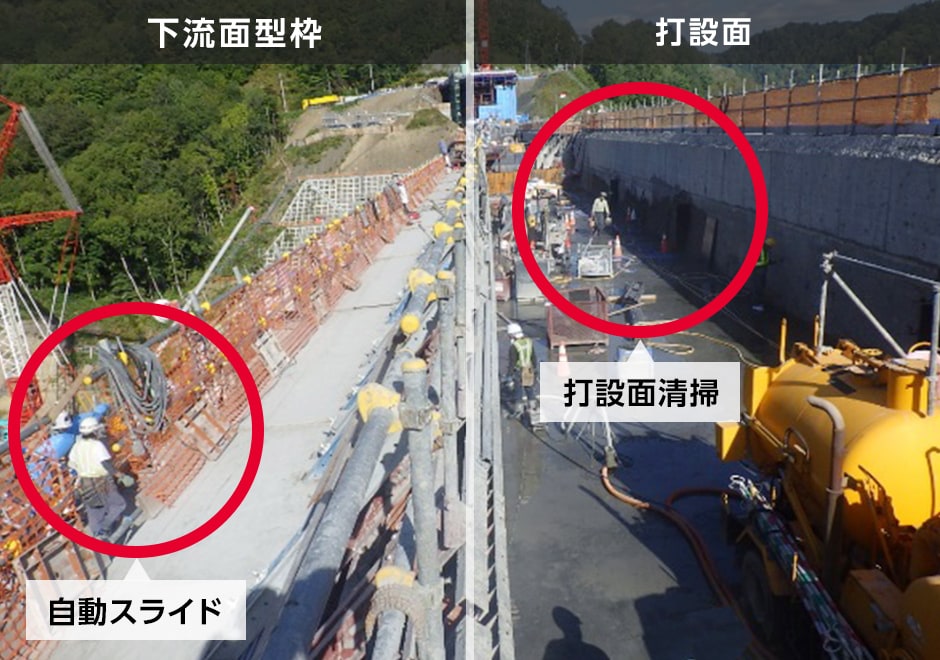

並行作業が可能
これまで打設面に配置していたクレーンが不要となるため、スライド作業と並行して、打設面清掃・打設準備等の別の作業を行うことが可能となります。
また、コンクリートなどの材料運搬をするダンプトラックとクレーン作業との錯綜が減り、運搬効率の向上による打設速度の向上が期待でき、生産性及び安全性が向上します。
並行作業が可能

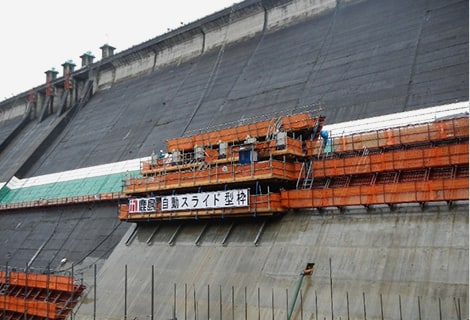

高所でも安全に作業が可能
型枠作業のための足場（プラットフォーム）が躯体に常に固定されており、高所でも安全に作業することができます。
また、従来工法の3m幅でのスライド作業に比べ、60m幅を一括スライドするため、端部作業の発生頻度が劇的に減り、安全性が向上します。
高所でも安全に作業が可能
適用実績
成瀬ダム堤体打設工事（第1期・第2期）
場所：秋田県東成瀬村
工期：2018年5月～2026年12月
発注者：国土交通省東北地方整備局
規模：台形CSGダム
堤高114.5m 堤頂長755.0m 堤体積485万m3
幾春別川総合開発事業の内
新桂沢ダム堤体建設
（第1期・第2期・第3期）工事
場所：北海道三笠市
竣工年：2024年3月
発注者：国土交通省北海道開発局
規模：堤高75.5m（11.9mかさ上げ）
堤頂長397.0m
堤体積59.5万m3（かさ上げ分24.5万m3）
小石原川ダム本体建設工事
場所：福岡県朝倉市・東峰村
竣工年：2021年3月
発注者：水資源機構
規模：中央コア型ロックフィルダム
堤高139m 堤頂長558m 堤体積870万m3
大分川ダム建設（一期・二期）工事
場所：大分県大分市
竣工年：2019年11月
発注者：国土交通省九州地方整備局
規模：中央コア型ロックフィルダム
堤高91.6m 堤頂長400m 堤体積387万m3
学会論文発表実績
- 「コンクリートダム下流面への自動スライド型枠の適用実績」，土木学会，第74回年次学術講演会，Ⅵ-716，2019年
