バイバックによる締固め管理システム
ダムコンクリートの締固め状態をリアルタイムに管理、記録
コンクリートダムの施工においては、バイバック※（油圧ショベルのアタッチメントに締固めバイブレータを装備した機械）と呼ばれるダム用コンクリート締固め専用機が用いられますが、締固めはオペレータの経験に基づく技量に依存しており、オペレータの目視により締固めの完了を判断しているのが現状です。
そこで鹿島では、バイブレータの挿入位置と締固め完了条件を管理することにより、オペレータの技量に依存せず均一な締固めを実施でき、締固め状況のリアルタイムな管理と施工トレーサビリティの記録ができるダムコンクリート締固め管理システムを開発しました。これにより、これまで以上にダムコンクリートの品質向上が図れます。
※バイバックはエクセンの登録商標です。
特許登録済

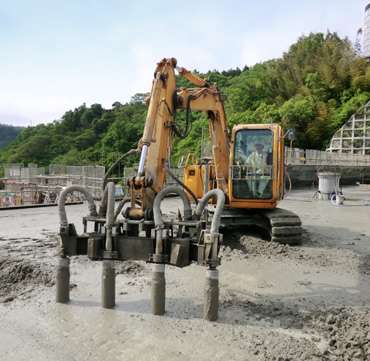

バイバックによる締固め管理システム実証実験の様子
- キーワード
- コンクリートダム、締固め管理、コンクリート打設、有スランプコンクリート、バイバック、バイブレータ、GNSS、センサ
特長・メリットココがポイント
バイブレータの3次元位置計測と秒数管理で締固め完了を判定
本システムはバイブレータ挿入位置の3次元座標を正確に計測し、一定の締固め完了条件を満たすと、バイブレータの影響範囲を考慮して一辺50cmの管理ブロックごとに締固め完了を判断し表示します。位置計測にはバイバックに搭載した2つのGNSS機器と2つの傾斜計を用いて行います。締固め完了の判定には、バイブレータのON・OFF信号を取り込み、別試験にて定めた締固め完了とする秒数を管理し、締固めが完了した箇所をモニターに表示します。オペレータは運転席のモニタ画面で締固めが完了した箇所がリアルタイムで把握できるため、締固め不足を防ぐことができます。

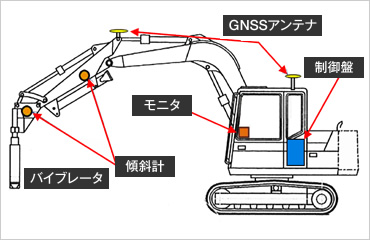

機器配置図
実施工に即して複数層の締固め管理が可能
本システムにより、オペレータの技量に依存しない均一な締固めが行えるとともに、施工のトレーサビリティも管理することができるようになります。また、有スランプコンクリートは同一リフトで複数層打設する場合が多くありますが、本システムでは、同一リフトで複数の層に分けての締固め判定を行うことが可能です。

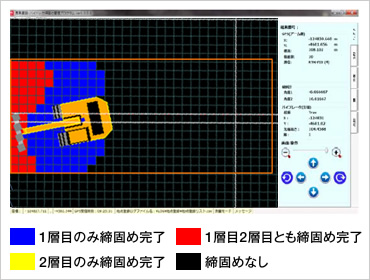

締固め管理システム画面表示例
適用実績
幾春別川総合開発事業の内
新桂沢ダム堤体建設
（第1期・第2期・第3期）工事
場所：北海道三笠市
竣工年：2024年3月
発注者：国土交通省北海道開発局
規模：堤高75.5m（11.9mかさ上げ）
堤頂長397.0m
堤体積59.5万m3（かさ上げ分24.5m3）
浜田川総合開発事業
第二浜田ダム本体建設工事
場所：島根県浜田市
竣工年：2016年10月
発注者：島根県
規模：重力式コンクリートダム
堤高97.8m 堤頂長218.0m 堤体積32.4万m3
学会論文発表実績
- 「ダムコンクリート締固め管理システム」，土木学会，第70回年次学術講演会，2015年9月
