高速・連続・大量CSG混合装置
「SPミキサ」
CSG材にセメント・水を加え、連続して混合・攪拌する装置
SPミキサは、CSG材※にセメントと水を加え、正転・逆転・正転の順に回転する混合筒の中を通過させて攪拌・混合する装置です。混合筒を傾斜した状態に設置し材料を自重によって流下させ、混合機内で重力による落下混合と動力による強制攪拌の2つを作用させて攪拌・混合します。
※CSG材とはダムサイト近傍で入手が容易な河床砂礫や掘削ずりのこと。
平成24年度 一般社団法人日本建設機械施工協会 会長賞 貢献賞

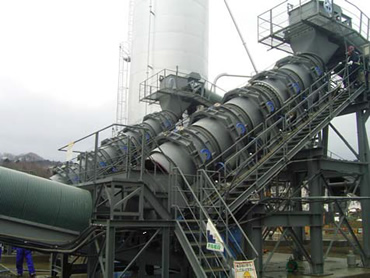

混合筒5連方式のSPミキサ設置状況
- キーワード
- SPミキサ、ダム、CSG、セメント、連続供給、連続製造、技術開発
特長・メリットココがポイント
品質を確保するための工夫
- 正転・逆転の組み合わせによる3または5連混合筒による混合方式
- ドライとウエットの2種類のミキシング工程（5連混合筒方式の場合）

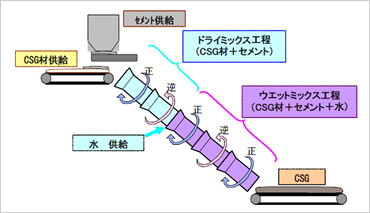

SPミキサ混合概要図（5連混合筒方式）
製造能力
- 混合筒径Φ1200mmタイプでは250m3/h以上の連続大量製造が可能です（混合筒径Φ500mm、Φ700mmの選択も可能）。
施工実績
鹿島における、SPミキサを用いたCSG製造実績は以下のとおりです。当別ダムにおいて、Φ1200mmのSPミキサ2系列を設置し、月間最大12万m3の製造実績を有しています。
- 稲葉ダム：49,000m3
- 湯西川ダム：19,000m3
- 当別ダム：666,000m3
- 大滝地区地すべり対策工事：212,000m3
改ページ
適用実績
成瀬ダム堤体打設工事（第1期・第2期）
場所：秋田県東成瀬村
工期：2018年5月～2026年12月
発注者：国土交通省東北地方整備局
規模：堤高114.5m 堤頂長755.0m
堤体積485万m3
当別ダム
場所：北海道石狩郡
竣工年：2012年10月
発注者：北海道空知総合振興局
規模：堤高52m 堤頂長432m 堤体積81万m3
大滝地区地すべり対策
場所：奈良県吉野郡
竣工年：2011年12月
発注者：国土交通省近畿地方整備局
規模：CSG盛土 224,316m3
稲葉ダム
場所：大分県竹田市
竣工年：2010年10月
発注者：大分県
規模：堤高56m 堤頂長233m 堤体積22万m3
学会論文発表実績
- 「連続・高速・大量CSG 製造設備の開発と合理化システム ─世界初となる台形CSGダム─」，日本建設機械施工協会 建設の施工企画，2012年
