コンクリート注文・製造・管理の自動化システム

新桂沢ダムでは、4台のクローラクレーンにて複数ブロックを同時に昼夜打設し、コンクリートの運搬先が多岐にわたること等から、人為的ミスによるコンクリートの誤運搬が引き起こす打設遅延対策や打設間違いのリスク回避策が求められました。そこで、コンクリートの注文、製造、運搬、打設までの一連の管理をIoT、ICTを利用して「見える化」することによって、打設当番やコンクリート運搬車両の運転手、クレーンオペレータ、バッチャープラントオペレータ、JV職員が、いつでもどこでもコンクリートの注文、製造、運搬、打設状況を把握し確認できる「コンクリート注文・製造・管理の自動化システム」を開発、導入しました。その結果、今までにない管理形態と見える化によって誤運搬、打設間違いのリスクを回避でき、効率よく無駄のないコンクリート打設を行うことが可能となりました。

特許登録済

特長・メリットココがポイント

コンクリートの製造・運搬状況を正確に把握

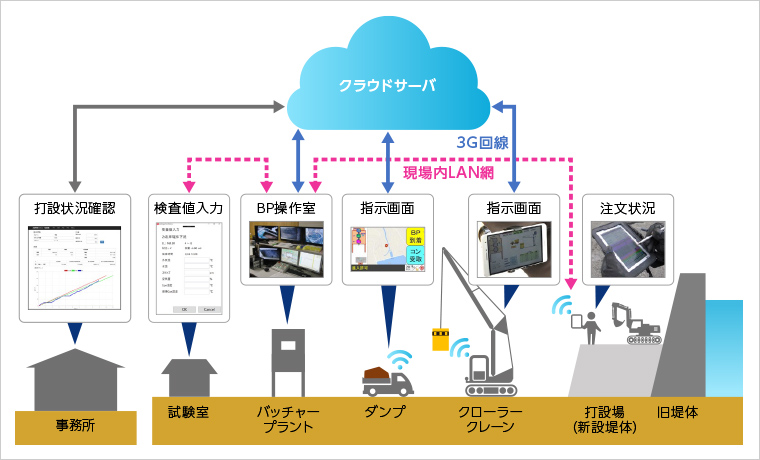

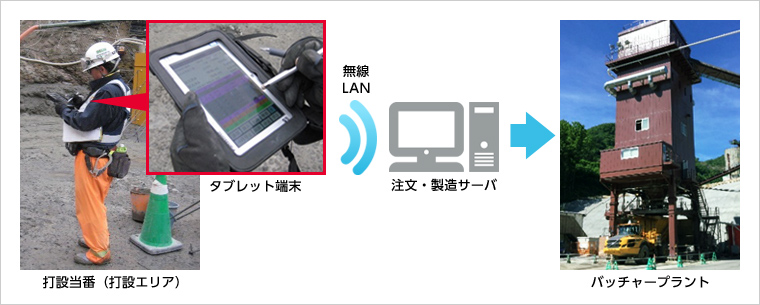

複数の打設場に配置された打設当番がタブレット端末を用いて注文したコンクリート情報は、打設箇所に紐付けされた累計バッチ番号、配合、数量を表示したアイコンとなって計量→製造→積込→運搬→打設のそれぞれの状況においてデジタルデータ化されクラウドサーバーを利用して「見える化」し情報共有されます。

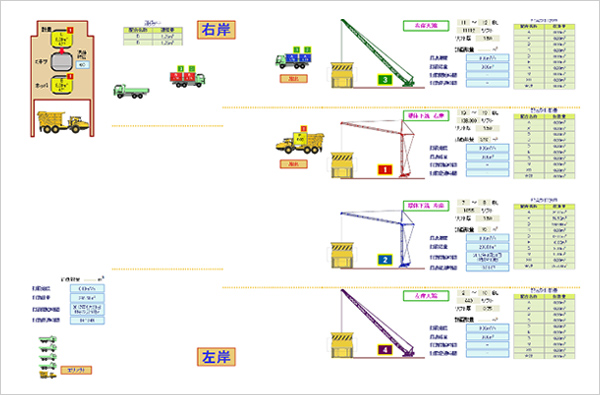

複数の打設場所からのコンクリートの注文や製造、運搬状況を一元管理し、リアルタイムで把握できるため、確認作業が大幅に減り生産性が飛躍的に向上します。

コンクリート打設業務の合理化・生産性の向上

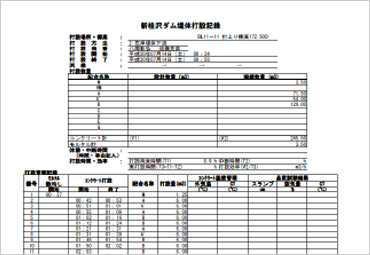

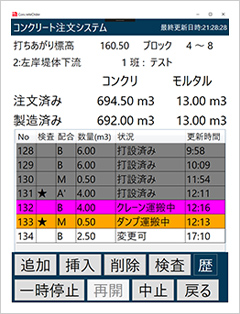

従来、打設当番は無線や携帯電話によりコンクリートの注文を行ったり運搬状況を確認していましたが、本システムの導入により、コンクリートの注文・取消し・変更といった注文管理、製造有無や運搬状況、到着予定時刻等の確認に要していた時間が大幅に削減され、打設当番は打設作業により集中できます。さらに、注文したコンクリートの到着予定時刻を精度よく把握できるため、段取り替え、打設位置変更、配合変更などがより計画的に行えるようになりました。さらに打設記録もタブレット端末を用いて入力（プルダウンで定型コメント選択や自由コメント入力）できるようペーパーレス化機能を備えたことで、生産性が大きく向上しました。

クラウドサーバーを活用した打設進捗管理

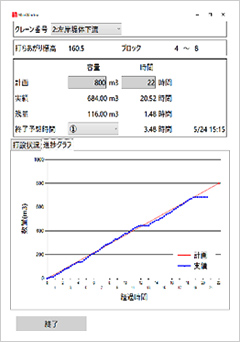

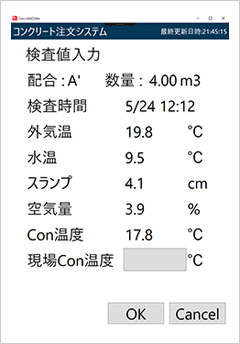

打設当番がタブレット端末を用いて入力した打設開始日時、打設に使用するクレーン、打設ブロック番号、打設標高、打設計画数量、打設当番氏名や注文したコンクリートの配合、数量、製造時間、運搬開始時間、打設完了時間および品質試験室で実施した試験結果などは全てクラウドサーバーでデータを共有化しています。また、これらのデータを加工、自動計算、グラフ化した打設進捗等の結果や試験室の検査データも、いつでもどこでもJV職員や打設当番が確認することができます。
