PC鋼材自動緊張管理システム

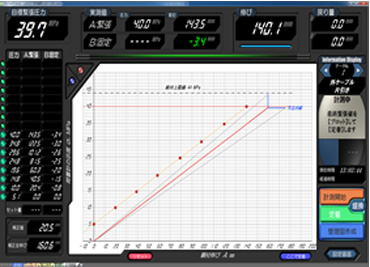

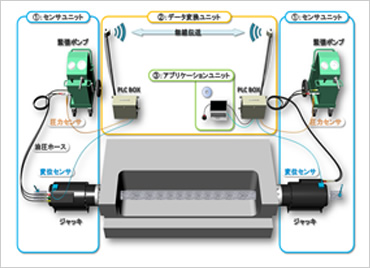

これまでのPC鋼材の緊張管理は、緊張用ポンプの圧力値と鋼材の伸び量を目視で読取り、読取った値をもとに手書きで緊張管理グラフを作成していました。鹿島が開発したシステムは、この値の読取りとグラフ作成をセンサとノートPCにより自動化することで、緊張管理の精度をこれまでの10倍に向上させるとともに、省力化および、読み取りミスなどのヒューマンエラーを未然に防止することができます。さらに、緊張作業中に作業員が伸び量計測のためにジャッキに近づく必要がなくなり、作業の安全性も向上させるシステムです。

正確な緊張力の導入

油圧ホース内の圧力損失を考慮した数値を緊張管理に反映し正確な緊張力を導入できます。

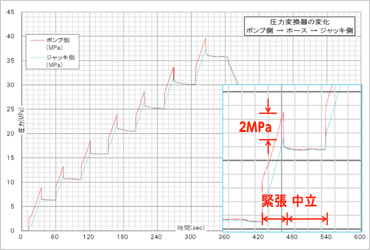

• 緊張ポンプのハンドルレバーを中立にした場合、緊張ジャッキ側で2MPa程度の圧力損失が確認されており、この差をPC緊張管理に反映することで正確な緊張力を導入することができます。

ヒューマンエラーの防止と計測精度の向上

ヒューマンエラーの防止と計測精度向上が図れます。

• 読取り値の見誤りや聞き間違いなど、人為的ミスを回避することができます。

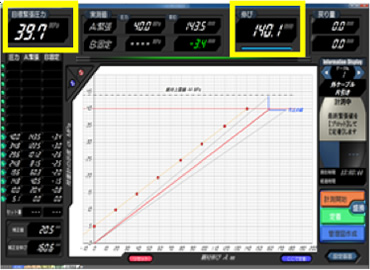

• 圧力センサ（分解能0.1MPa）及び変位センサ（分解能0.1mm）と従来よりそれぞれ10倍の精度向上となっています。

ワイヤレスで作業性向上

通信方法を無線にすることで、有線によるケーブルの取り回しの解消と長大スパンに必要なケーブルを無くすことができ、作業性が向上します。

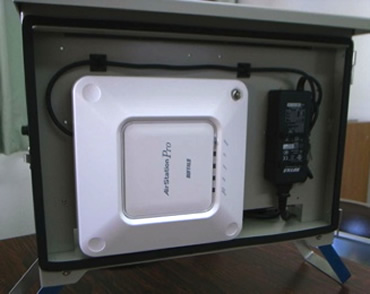

• ワイヤレスで通信可能な無線伝送機能を備え、PC鋼材が長く両端部が離れている場合でも作業性が低下しません。
• 適用試験では、最大200mのスパンまでデータ通信できることを確認しています。
