大深度シールド
超高水圧の条件下でも安全で高品質のシールドトンネルを構築
地上はもちろん、近年では地下でも浅深度部分での錯綜状態により、社会はより大深度でのインフラストラクチャーを要求するようになりました。
また、大深度法の制定によりその傾向はさらに強いものとなっています。
鹿島は水深70mを超す超高水圧の条件に対しても安全で高品質のシールドトンネルを構築できます。

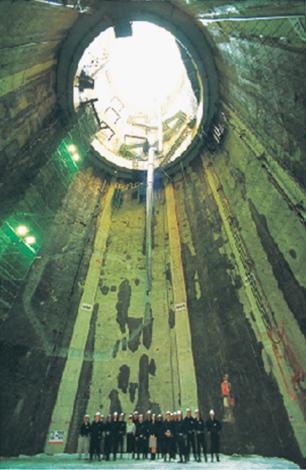

扇島工場受入配管設備海上工区
事業者：東京ガス 発注者：日本鋼管 （1998年9月竣工）
海面から71m深さの地底からシールド外径Φ9.1mの海底シールドトンネルを掘進しました。
0.7MPaの高水圧下で漏水のないトンネルを施工しました。
-
キーワード
- シールド、大深度、配管トンネル、下水道トンネル、岩盤シールド
適用実績
台湾・大安電力シールド
場所：台湾・台北市
竣工年：2025年（予定）
発注者：台湾電力
規模：最大土被り50m、最大地下水圧0.5MPa
全体を3台のシールドを使って掘進し、そのうち2台のシールドを大深度下で地中接合（並列連絡横坑接合）を実施。
台湾・大林高港電力シールド（第二工区）
場所：台湾・高雄市
竣工年：2019年12月
発注者：台湾電力
規模：最大土被り75m、最大地下水圧0.45MPa
シールド外径Φ6.4mの泥土圧シールドで、台湾で初となるシールドトンネルの地中接合を実施。
東京都芝浦水再生センター・
森ヶ崎水再生センター間
連絡管建設工事その2
場所：東京都大田区
竣工年：2019年3月
発注者：日本下水道事業団
規模：最大土被り59m、最大地下水圧0.65MPa
稼働中の下水道施設直下で、直接切削可能なNOMST壁、受入れ室、液化CO2を用いた凍結工法を併用して到達。
北海道新幹線 津軽蓬田トンネル
場所：青森県東津軽郡蓬田村～外ヶ浜町
竣工年：2015年2月
発注者：鉄道建設・運輸施設整備支援機構
規模：規模：最大土被り90m、最大地下水圧0.4MPa
シールド掘進と並行して一次覆工となる場所打ちコンクリートライニングによりトンネルを支保した後、二次覆工を施工する「SENS」工法で施工。
港北処理区新羽末広幹線
（太尾・駒岡区間）
第二工区下水道整備工事（その2）
場所：横浜市港北区菊名～鶴見区駒岡
竣工年：2010年3月
発注者：横浜市環境創造局
規模：最大土被り64.4m、最大地下水圧0.5MPa
壁全長79mとなる地中連続壁による発進立坑からNOMST壁直接切削により、シールド外径Φ5.9mの泥水式シールドを発進。
敦賀市民間最終処分場抜本対策事業
漏水防止対策工事（その1）
場所：福井県敦賀市
竣工年：2011年10月
発注者：福井県敦賀土木事務所
規模：最大土被り60.9m、最大地下水圧0.45MPa
崩壊性岩盤層をシールド外径Φ3.03mの岩盤対応泥土圧シールドで施工。
熱海市南熱海幹線管渠
場所：静岡県熱海市
竣工年：2003年3月
発注者：日本下水道事業団
規模：最大土被り209m、最大地下水圧0.7MPa
最大圧縮強度60MPaの凝灰角礫岩層を、シールド外径Φ2.72mの岩盤対応泥水式シールドで施工。
学会論文発表実績
- 「大深度、高水圧下における凍結工法と受入れ室を併用したシールドの到達実績」，トンネル工学報告集，第29巻，Ⅱ-4，2019年11月
- 「台湾における電力シールドトンネルの地中接合 ─大林〜高港345㎸電纜線路第二工区工事─」，電力土木，No.397，2018年9月
- 「最新工法SENSによる未固結含水地山のトンネル施工実績 ─北海道新幹線 津軽蓬田トンネル─」，土木学会建設技術発表会，2013年
- 「東京ガス扇島シールド中間立坑工事」，基礎工，1999年12月
