分岐・親子シールド
都市ライフラインの断面変化や分岐ニーズに対応した技術
トンネル断面を途中で変化させたり、分岐させる要求は、上下水道、共同溝、電力・ガス導管等で多く見られます。
これを非開削で行える工法を鹿島は多く開発し適用しています。
東京都水道局 大井給水所（仮称）
品川区東大井一丁目地先間送・配水管（1800～700mm）
（2006年6月竣工）

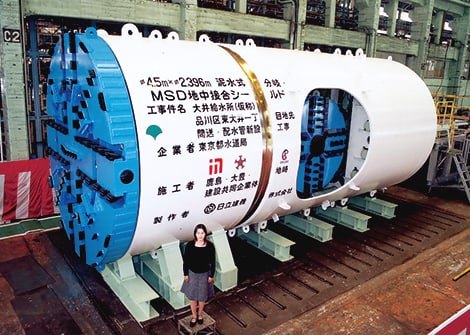

運河に面した地下36mの高水圧下で、地盤改良等の補助工なしで親機（Φ4.5m）のシャッターを開けて子機（Φ2.4m）が直角に発進します。
地上からの対策工なしで直角分岐が可能となりました。
- キーワード
- シールド、分岐シールド、親子シールド、VASARA、上水道トンネル、下水道トンネル、共同溝
改ページ
適用実績
東大島幹線及び南大島幹線
場所：東京都江東区
竣工年：2022年9月
発注者：東京都下水道局
規模：親子Φ7.1m→Φ5.34m
子機内蔵型シールドマシン、特殊高圧噴射撹拌（DO-Jet）工法を採用するとともに、中折れ機構によりR=35m（親）及びR=25m（子）の急曲線を施工。
新杉田共同溝
場所：神奈川県横浜市
竣工年：2011年4月
発注者：国土交通省関東地方整備局
規模：VASARAシールド工法
RCセグメント区間内で、VASARA工法により左右に150mmずつ部分拡幅を行い、セグメントの変形、周辺地盤への影響がないことを確認。
東京ガス中央幹線
場所：東京都江戸川区～埼玉県草加市
竣工年：2009年3月
発注者：東京ガス
規模：親子Φ2.872m→Φ1.922m
親子シールドの葛西・船堀・新小岩・堀切シールドの4工区と足立シールドを合わせて全長23.1kmのトンネルを掘進。
横浜市南部処理区八幡幹線
場所：神奈川県横浜市
竣工年：2001年5月
発注者：横浜市下水道局
規模：親子Φ4.93m→Φ3.93m
親子シールドであるMSシールド工法の初適用現場。
千代馬出幹線
場所：福岡県福岡市
竣工年：2000年3月
発注者：福岡市
規模：親子Φ2.872m→Φ1.922m
九州で初の親子シールド。
学会論文発表実績
- 「各種新技術を駆使した大規模水道シールド工事」，トンネルと地下，2006年6月
- 「『VASARAシールド工法』による非開削地中拡幅実績」，土木学会，第63回年次学術講演会，2008年9月
