シールド掘進管理システム
「Kajima Shield Control System」
シールド及び周辺設備の情報を一元管理
本システムは、シールド及び周辺設備からのデータを自動収集し一元管理をすることで、数値に基づいた情報化掘進管理を行うことのできるツールです。
計測データの表示のほか、以下の特徴があります。
①ネットワーク上からも掘進管理が可能
②画面をグラフィカルとして高い視認性を持つ
③グラフやデジタル表示はどこでも配置変更が可能
④計測点数は最大4,096点
⑤データ損失を避けるため保存ファイルを二重化
⑥汎用性向上
⑦測量機能はジャイロ、レベル、自動測量などによるシールド機位置の自動計算と軌跡のマップ表示、ダボ、セグメント位置の管理などを行える

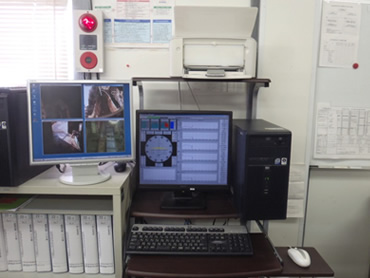

シールド掘進管理システム設置状況
- キーワード
- 掘進管理システム、ネットワーク
特長・メリットココがポイント
現場に合わせた画面を容易に作成
- 画面は線形管理画面のようなレイアウトの変更ができない固定画面と、切羽安定管理画面のような自由にレイアウトの変更が可能な汎用画面があります。
- 汎用画面は、各種グラフ、デジタル値、ランプ表示など自由な配置が可能な画面です。各々の現場の特殊性や工法などに合わせた画面が容易に作成できます。

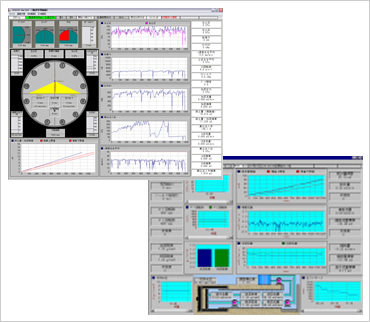

線形管理画面（固定画面）と切羽安定管理画面（汎用画面）
遠隔地からの監視、メンテナンスが可能
- 坑内や現場事務所での標準的な監視方法のほか、現場から離れた事務所での監視、遠隔地のメーカーからのシステムやデータのメンテナンスも可能です。
改ページ
適用実績
実績多数。シールドトンネルのほとんどの工事で採用されています。
