QB（Quick Block）セグメント

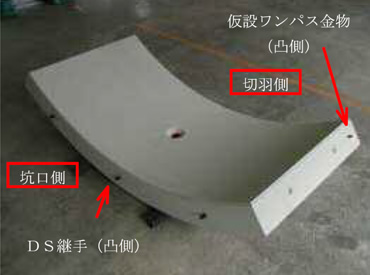

QBセグメントは、セグメント継手を「突合せ構造」、リング継手を「ピン継手構造」とし、千鳥組による添接効果を有効に活用した、ワンパス方式の内面平滑型RCセグメントです。

従来の鋼板・短ボルト継手方式のセグメントに比べ、位置決めと締結を即時に行えることから、組立時間の短縮が図れると共に、締結金具によるセグメント本体の断面欠損がないため、平面が平滑な仕上がりとなります。

特許登録済

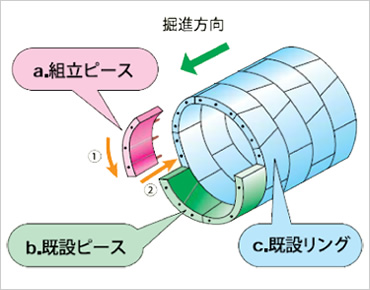

QBセグメントは、組立ピースのセグメント継手面を、位置合わせ用のエレクションガイドの凹凸を用いてエレクターで既設ピースに合わせ、既設ピースにならって組立ピースをトンネル軸方向にエレクターまたはシールドジャッキで押込むことで、既設リングと結合して、セグメントの組立が完了します。

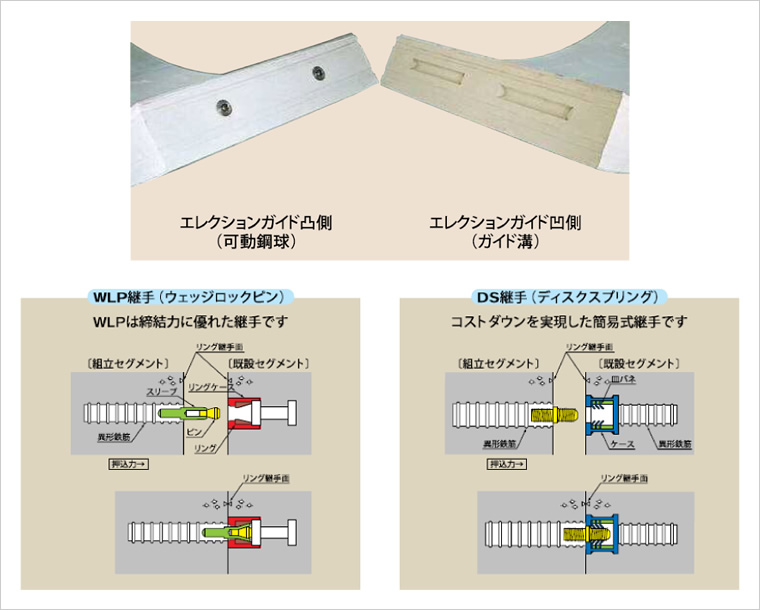

セグメント継手は、コンクリート同士の突合せ構造であり、エレクションガイドは、組立時の位置合わせを容易にします。

リング継手はピン継手構造で、地山条件、設計条件により任意に選択が可能です。

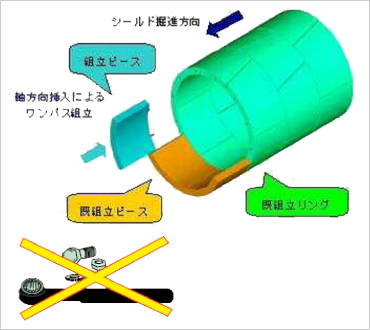

高速化・自動化に最適

ボルトの締結等の作業を省略できるため、高速化・自動化に最適です。

• 高所作業・狭い場所でのボルト締結作業の省略により、安全性が向上します。
• セグメントの高速組立に適しています。
• 組立の自動化に適しています。

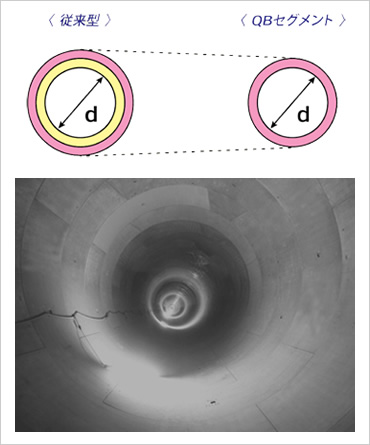

二次覆工省略に最適

トンネル内面に露出する金物が無いため、表面処理が不要で、二次覆工が省略できます。

• トンネル内面の平滑性に優れています。
• 二次覆工省略により、トンネル外径の縮小が可能です。

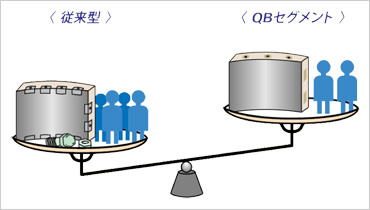

経済性の向上

従来型のセグメントに比べ、作業の効率化を図ることができ、経済性が向上します。

• 二次覆工省略により、工事費の削減が可能です。
• 継手構造の簡略化により、セグメント費を低減できます。
