急曲線・急勾配シールド
過密化する都市地下空間の制約を多彩な技術により克服
年々過密化が進んでいる都市の地下空間において、急曲線・急勾配に対応できるシールド技術が不可欠となっており、これらの技術の高度化がますます強く求められています。

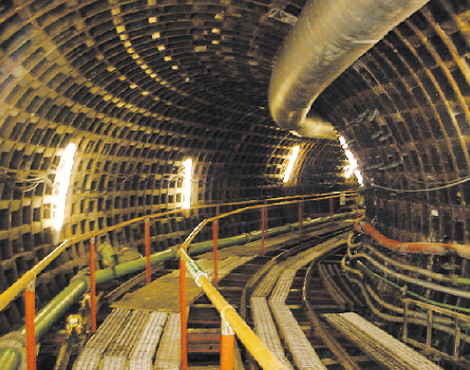

東京都下水道局 馬込幹線
（2001年3月竣工）
シールド外径Φ5.24mの泥土圧シールド（Wagging Cutter Shield工法）によりR=8mの急曲線を掘進しました。
- キーワード
- シールド、急曲線、急勾配、下水道トンネル、電力管路トンネル
改ページ
適用実績
急曲線
都筑処理区恩田川左岸雨水幹線
下水道整備工事（その5）
場所：横浜市青葉区
竣工年：2024年2月
発注者：横浜市環境創造局
規模：急曲線R=15m
外径Φ3.08mの泥土圧シールドで、R=15mの急曲線を約4mの低土被りで施工。
南部処理区大岡川右岸雨水幹線
下水道整備工事
場所：横浜市南区
竣工年：2012年3月
発注者：横浜市環境創造局
規模：急曲線R=10m
外径Φ3.9mの泥土圧シールドで縮径セグメントと袋付きセグメントを使用して施工。
東宮下雨水渠築造工事
場所：埼玉県さいたま市見沼区
竣工年：2011年5月
発注者：さいたま市
規模：急曲線R=10m
外径Φ2.89mの泥土圧シールドで、S字を含む6か所のR=10mの急曲線を施工。
東京都勝島ポンプ所連絡管渠
場所：東京都品川区
竣工年：2004年3月
発注者：日本下水道事業団
規模：急曲線R=30m
シールド外径Φ8.99mの泥水式シールドにより、発進直後に首都高速高架橋の直下をR=30mの急曲線かつ橋脚との離隔1mの近接施工で通過。
急勾配
内幸町付近管路新設工事他2件
場所：東京都千代田区内幸町
竣工年：1997年10月
発注者：東京電力
竣規模：急勾配23%
新宿一丁目付近管路
場所：東京都新宿区
竣工年：1994年11月
発注者：東京電力
規模：急勾配23%
23％の急勾配を施工。なお、30％の急勾配でも資機材搬送が可能なバッテリーロコを開発して、より急勾配のニーズにも対応可能。
学会論文発表実績
- 「軟弱粘性土層におけるΦ3.9mのシールドをR10mで施工」，トンネルと地下，Vol.44，No.8，2013年
