HDライニング
（High Durability Tunnel Lining）
高耐久性セグメント樹脂系被覆
従来は下水道などの過酷な環境下ではセグメント劣化の防止のため、二次覆工の施工が不可欠でした。また、漏水防止のための止水性の確保や流量確保のための内面仕上げが課題でした。
HDライニングはシールドトンネルの一次覆工であるセグメントを合成樹脂で被覆することによって耐久性の向上が可能です。また、止水性が向上し、二次覆工が省略できるためトンネル外径の縮小、工期の短縮が可能です。内面の平滑性も向上し、塩ビ管やFRPM管と同程度の高流下能力を有するので流量も増加します。
特許登録済

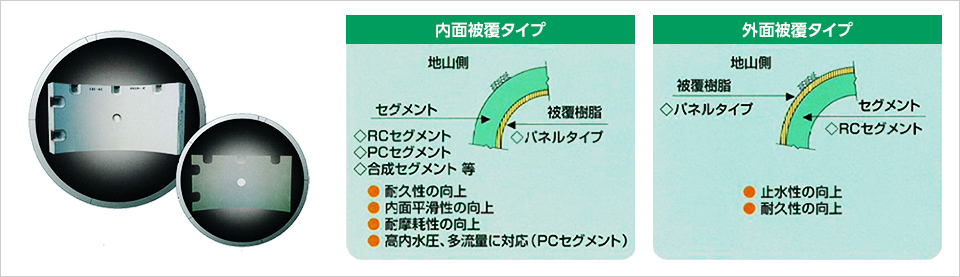

HDライニング概要図
- キーワード
- シールドトンネル、防食、被覆、二次覆工省略、耐久性向上、先行貼付け、DCPD、ジシクロペンタジエンD種
被覆樹脂特性
HDライニングでは、DCPD（ジシクロペンタジエン）で作製した樹脂パネルをセグメント製造時に表面に設置、被覆します。被覆樹脂に要求される性能は様々な試験で確認しています。
DCPDとは、炭素と水素だけで構成される液性の樹脂であり、一般プラスチックと比べ省エネルギー性に優れたRIM成形法（低温、低圧で型内に注入することにより反応固化し三次元架橋構造体となる）により、耐薬品性、耐摩耗性、耐衝撃性、耐熱性に優れた強靭な成形品が得られます。

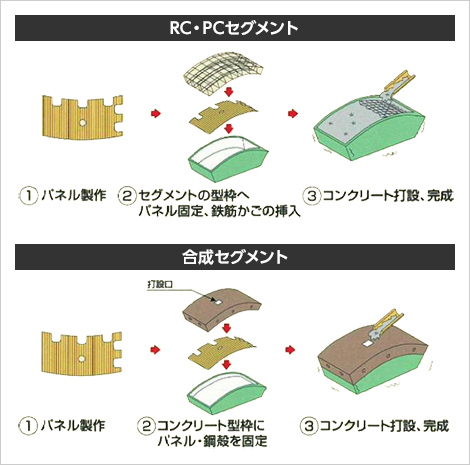

HDセグメント パネルタイプの製造方法
特長・メリットココがポイント
二次覆工省略に最適

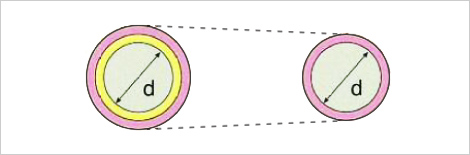

高い耐久性を有することから厳しい環境下でも二次覆工の省略が可能です。
- トンネル外径を縮小でき、工費が削減できます。
- 二次覆工の必要がないため、工期の短縮を図れます。
止水性・耐久性の向上
水密性・止水性が向上します。また、高い耐摩耗性、耐衝撃性、耐薬品性をもち、耐久性が向上します。
- 厳しい環境下でもメンテナンスフリーです。

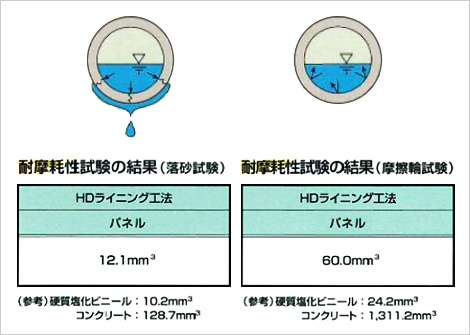

耐摩耗性試験の結果

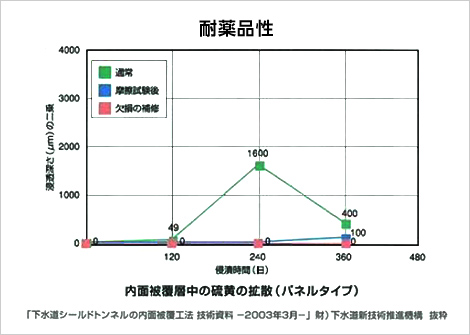

内面被覆層中の硫黄の拡散
内面平滑性の向上
被覆樹脂は塩ビ管（硬質PVC樹脂管）相当以上の粗度係数を設定し、内面平滑性の向上を実現しています。
- 流量の増加が見込まれます。
- トンネル内径を縮小することができます。

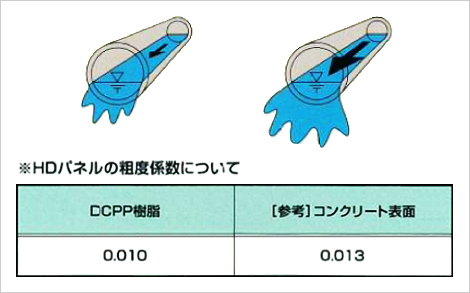

粗度係数
適用実績
宮田導水路1号サイホン
場所：愛知県丹波郡扶桑町〜江南市中般若町
竣工年：2013年3月
発注者：農林水産省東海農政局
規模：仕上がり内径Φ3,500mm 桁高200mm
延長1,934m
HDライニング
1,372リング（P&PC、内面パネルタイプ）
11リング（中詰めST、内面パネルタイプ）
南部第10処理分区南浦和2号幹線
場所：埼玉県さいたま市
竣工年：2010年2月
発注者：さいたま市
規模：仕上がり内径Φ4,750mm 桁高325mm
延長2,260m
HDライニング
1,939リング（P&PC、内面パネルタイプ）
691リング（中詰めST、内面パネルタイプ）
大門・浅間6号幹線下水道築造
場所：さいたま市
竣工年：2006年11月
発注者：さいたま市
規模：仕上がり内径Φ3,000mm 桁高200mm 延長1,840m
HDライニング
1,758（RC、内面パネルタイプ）
236リング（中詰めST、内面パネルタイプ）
中須賀4号雨水幹線
場所：愛媛県松山市
竣工年：2006年8月
発注者：松山市
規模：仕上がり内径Φ2,800mm 桁高175mm 延長657m
HDライニング
607リング（RC、内面パネルタイプ）
103リング（中詰めST、内面パネルタイプ）
昆陽泉町雨水幹線築造
場所：伊丹市
竣工年：2003年3月
発注者：伊丹市建設部
規模：仕上がり内径Φ2,000mm 桁高150mm 延長1,655m
HDライニング
1,585リング（RC、内面パネルタイプ）
127リング（中詰めST、内面パネルタイプ）
兵庫東西宮1号管
場所：尼崎市
竣工年：2001年3月
発注者：下水道事業団
規模：仕上がり内径Φ2,000mm 桁高200mm 延長1,516m
HDライニング
1,516リング（RC、外面塗布タイプ）
南郊北部幹線下水道築造
場所：名古屋市
竣工年：2000年8月
発注者：名古屋市上下水道局
規模：仕上がり内径Φ2,550mm 桁高200mm 延長1,502m
HDライニング
50リング（RC、内面パネルタイプ）
242リング（中詰めST、内面塗布タイプ）
神戸市狐川改修（熊内地区）
場所：神戸市中央区
竣工年：1997年5月
発注者：神戸市建設局
規模：仕上がり内径Φ2,050mm 桁高150mm 延長70.6m
HDライニング
30リング（RC、内面パネルタイプ）
学会論文発表実績
- 「HDライニングの開発（その1）～（その7）」，土木学会，第52～55回年次学術講演会，1997年～2000年
- 「昆陽泉町雨水幹線築造工事におけるHDライニングの施工実績（その1）～（その2）」，土木学会，第57回年次学術講演会，2002年9月
