高耐力RCセグメント
継手部の圧縮耐力を向上させた新しいRCセグメント
高耐力RCセグメントは、セグメント継手部に圧縮力伝達材を配置することで、継手部の圧縮耐力を向上させたセグメントです。圧縮力伝達材は鋼板とアンカー筋を溶接したシンプルな構造です。
高耐力RCセグメントは、鉄筋かごや継手部材などと共に、圧縮力伝達材をセグメント型枠に固定してコンクリートを打設し、締め固めることにより製作します。
特許登録済
建設技術審査証明 第202303号 （一財）先端建設技術センター （有効期限2028年11月30日）

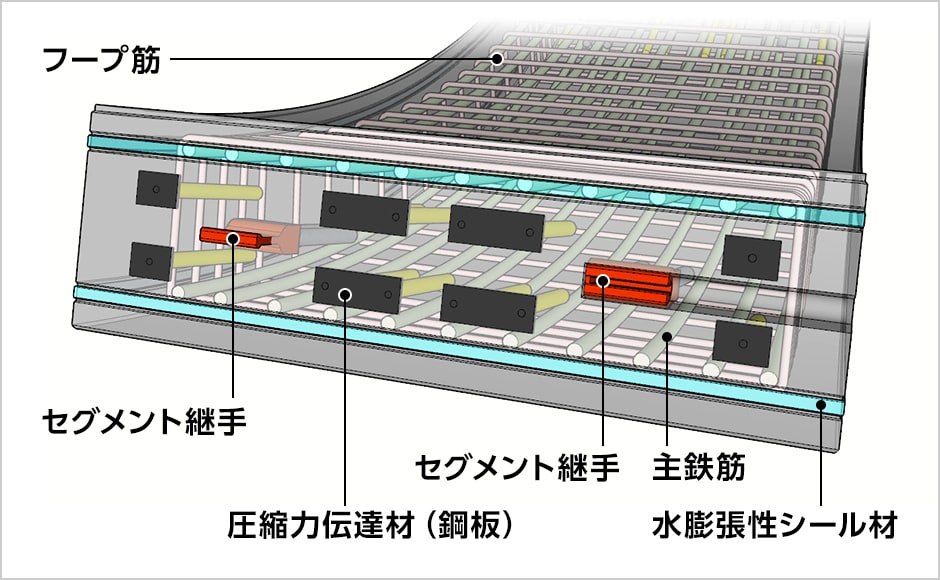

高耐力RCセグメントの構造概要
- キーワード
- 大深度、大断面、RCセグメント、継手部、圧縮力伝達材、軸圧縮力卓越、実物大実験
特長・メリットココがポイント
本体部と同等の耐力を発揮可能
高耐力かつ経済性に優れた合理的なRCセグメントです。
- 作用する圧縮力はコンクリートと圧縮力伝達材が分担します。
- 高軸圧縮力作用環境下において、セグメント継手部が本体部と同等の耐力となることで、セグメントの厚さを低減できます。
- 圧縮力伝達材の効果については、実物大供試体による載荷試験で確認し、技術審査証明を取得しています。

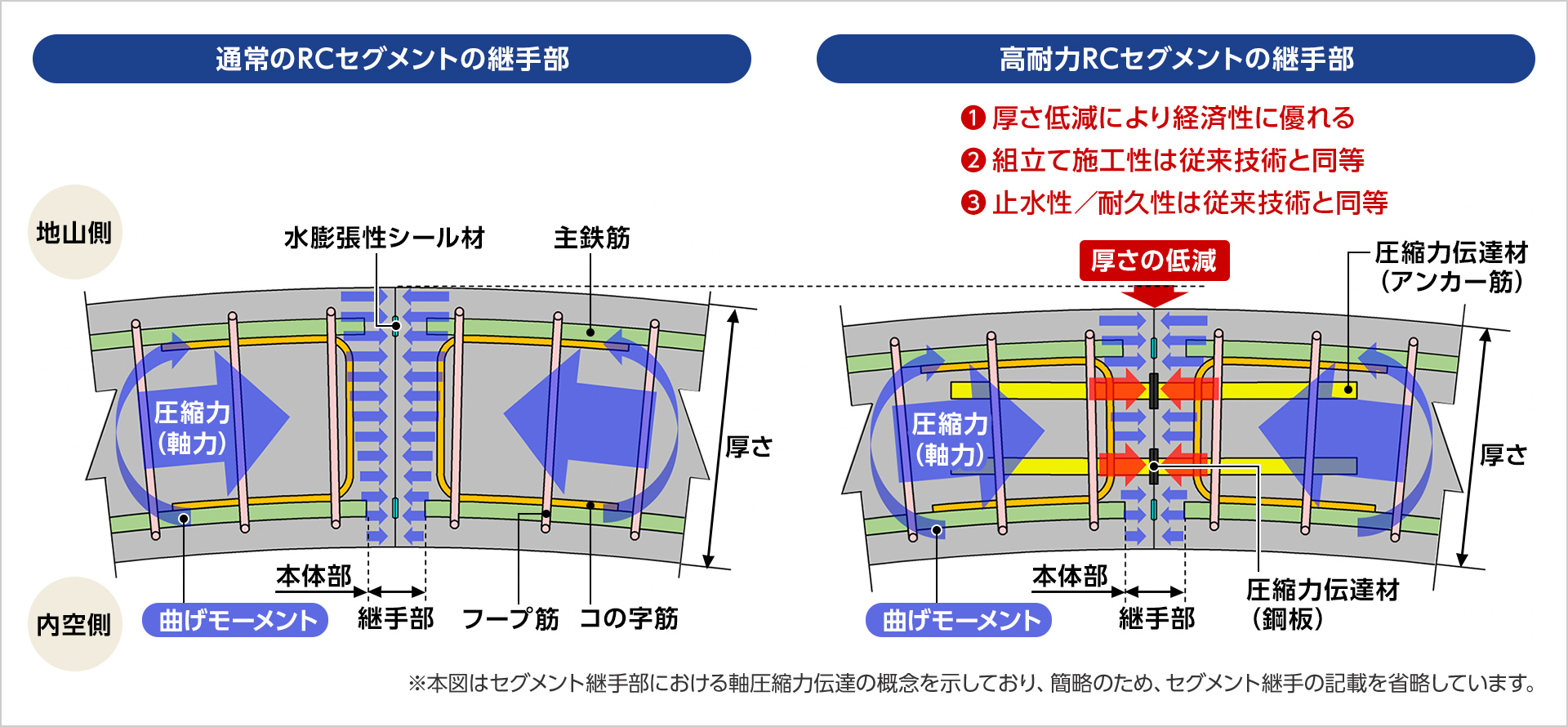

継手部の耐力向上効果イメージ
改ページ
セグメントの製造が容易
通常のRCセグメントに圧縮力伝達材を配置したシンプルな構造のため、製造が容易です。
- 圧縮力伝達材はアンカー筋と鋼板からなるシンプルな構造です。
- 試作試験により、製作性、製作精度を確認しています。

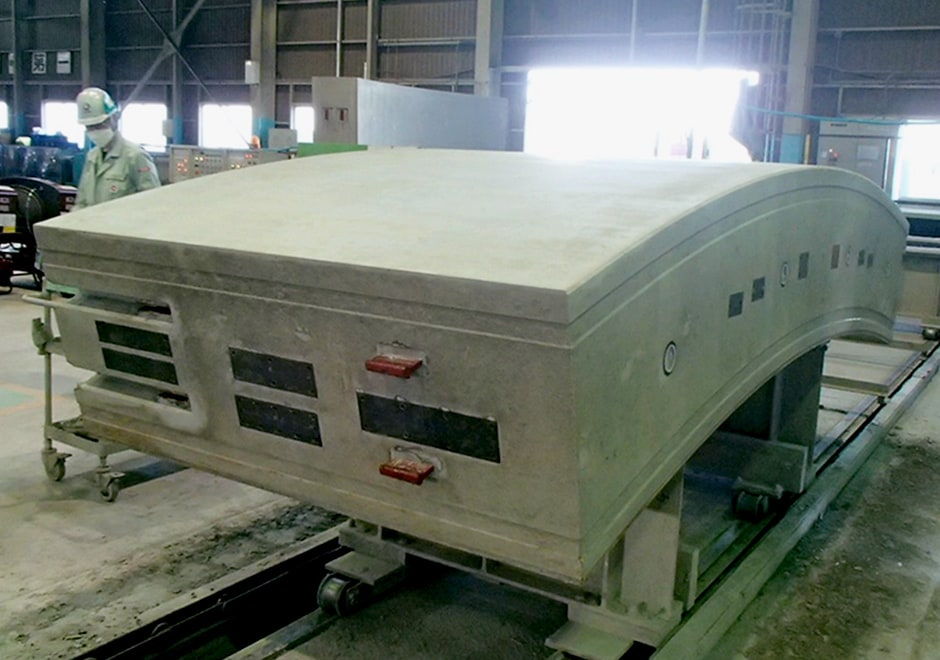

外径15mクラスの大型実型枠を使用した試作試験
学会論文発表実績
- 「RCセグメント継手部を補強した高耐力RCセグメントの開発（その1） ─構造の概要と要素試験─」，土木学会，第78回年次学術講演会，2023年
- 「RCセグメント継手部を補強した高耐力RCセグメントの開発（その2） ─実物大実験と圧縮力伝達材の効果─」，土木学会，第78回年次学術講演会，2023年
- 「RCセグメント継手部を補強した高耐力RCセグメントの開発（その3） ─実工事への適用に向けた試作と製作精度の確認─」，土木学会，第78回年次学術講演会，2023年
