SBL（Steel Beam Lining）セグメント

全土被り荷重が作用する、大深度で高水圧が作用する、建物等の特殊な荷重が作用する、といった重荷重区間に従来のRCセグメントを適用する場合、セグメント覆工高が厚くなりセグメント重量が増加します。そのため、経済的に不利になるだけでなく、セグメント組立時の取り回しやセグメント運搬が難しくなるなど施工性も低下します。

SBL（Steel Beam Lining）セグメントは、RCセグメントの主鉄筋の一部を突起付き鋼板としたSRC構造で高い剛性・耐力が期待できるため、重荷重区間においても覆工高アップを抑えることができます。また、セグメント背面（地山側）を鋼板で覆うことで高い止水性を発揮します。

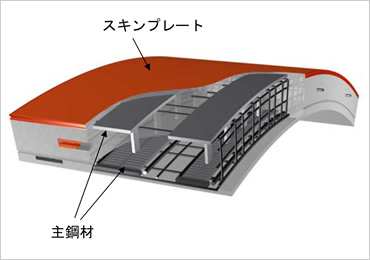

SBLセグメントは、RCセグメントの主鉄筋の一部を高強度・薄肉化を実現した突起付鋼板（主鋼材）で置き換えたSRC構造になっています。主鋼材は内外面に配置されており、主鋼材同士はコンクリート充填性に考慮した形状の束材（タイ）でつながっています。セグメント背面（地山側）は鋼板（スキンプレート）で覆われており完全止水構造となっています。

継手は、セグメント間に先付け水平コッター継手、リング間にSP継手を採用しているため内面平滑型セグメントになっており、二次覆工省略やワンパス施工などスピード施工を実現します。

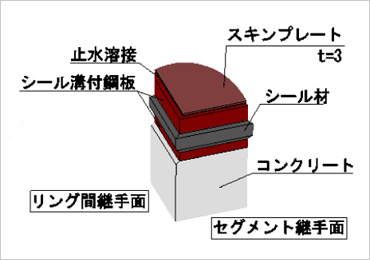

シール溝付き鋼板

シール溝を切った鋼板をスキンプレートと一体になるよう接合します。シール溝にはガスケットを配置する止水構造です。

• 高水圧下でも高い止水性を発揮します。

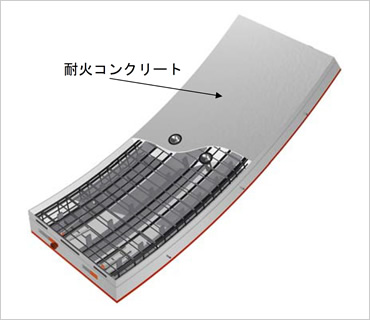

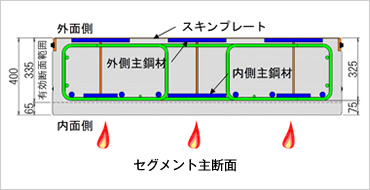

耐火機能一体型合成コンクリート

有機繊維混入コンクリートを採用することで耐火機能一体型合成セグメントとして適用できます。

• 耐火あと施工を省略でき工期を短縮できます。
• 供用時の維持管理が容易です。
