P&PCセグメント工法

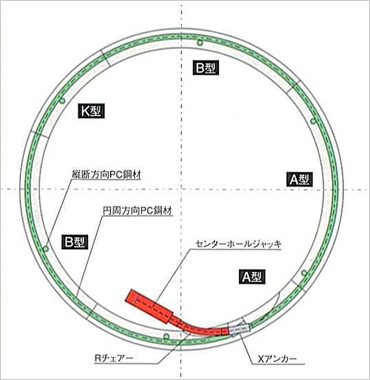

PC鋼より線は、摩擦ロスの少ない「アンボンドPC鋼より線」を使用するため、1周あたり1ヵ所の片引き緊張で十分なプレストレスを導入することが可能です。

定着部には、「Xアンカー（鋳鉄製一体型定着体）」の採用により定着部の配筋を簡素化できます。

セグメント本体をPRC構造とすることで、従来のコンクリート系のセグメントと比較して鉄筋量および部材厚の低減が可能となります。

※P&PCセグメント工法は東亜建設工業、日本国土開発、SMCコンクリート、三井住友建設の登録商標です。

特許登録済

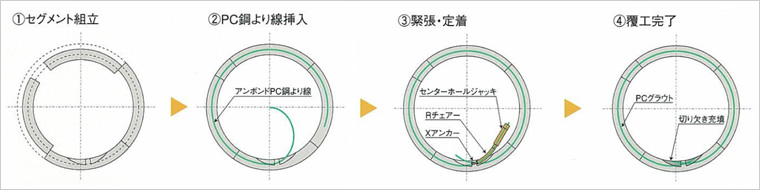

P&PCセグメント工法のセグメント組立手順は以下の様になります。

①セグメント組立：コンクリートセグメントを1リング組み立てます。

②セグメント製作時に埋め込まれたシース管に、アンボンドPC鋼より線を挿入（片押しで送り込み）します。

③Xアンカー（鋳鉄製一体型定着体）にRチェアーを取り付け、センターホールジャッキを使用して所定の緊張力を導入したの後に定着します。

④シース管内へのグラウトと定着部の切欠き部の充填を行い完成します。

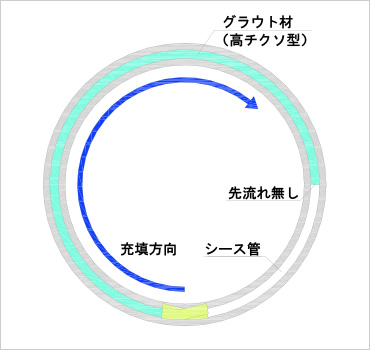

シース管内のグラウト材には、従来の「高粘性型グラウト材料と比較して充填時の“先流れ現象”が生じにくい「高チクソトロピー型高性能グラウト材」を採用することで良好な充填性・施工性を確保します。

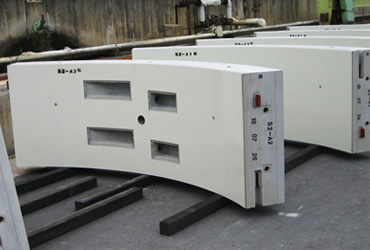

二次覆工を省略可能

金物類を表面に出さないうえ、止水性が高いため。内面平滑型セグメントとして、二次覆工を省略することができます。

• 二次覆工省略型セグメントや二次覆工一体型セグメントにも適用可能です。

構造的な安定性と止水性を確保

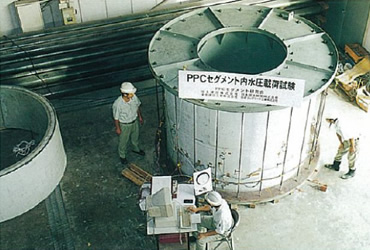

高い内水圧が作用するトンネルでもプレストレスを導入することにより、コンクリート断面を全断面圧縮状態に保つことが可能であるため、構造的な安定性と止水性が確保されます。

• プレストレスの導入による、内水圧作用下での対抗性を確認しています。
