シールドテールシール
「ウレコンシール」

ウレコンシールは、従来のワイヤーブラシ型テールシールに発泡ウレタンを充填し、一体化させて止水性、耐久性を大幅に向上させたシールドテールシールです。

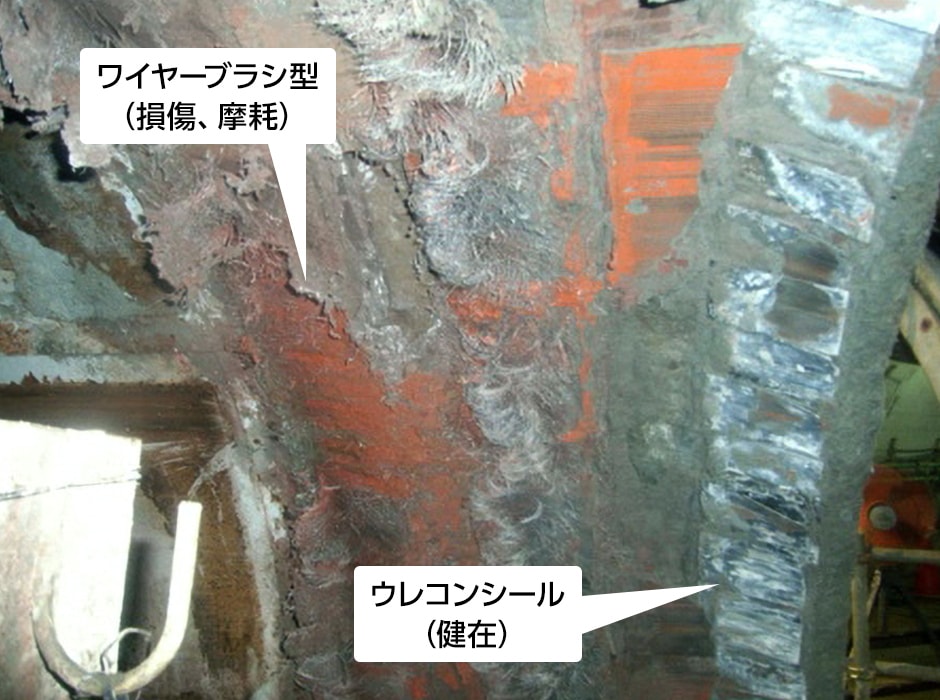

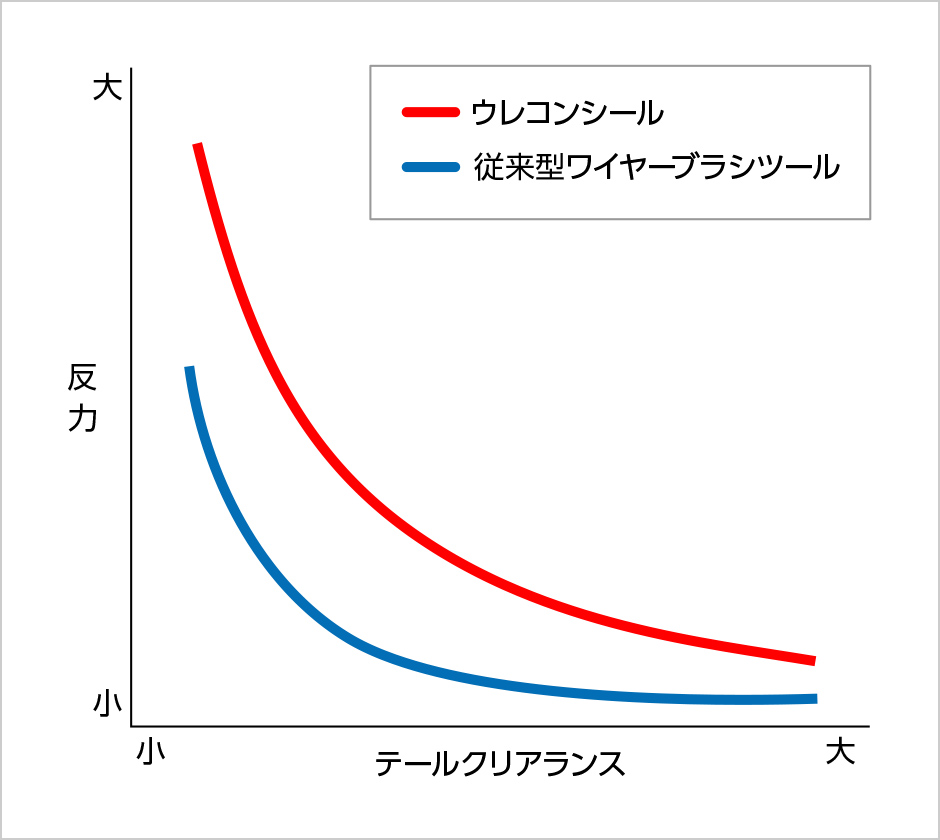

充填されたウレタンが一枚の幕構造となることから、テールシールの遮水性能の向上と、セグメント面との摺動による耐摩耗性が向上されます。また、リング構造となったウレタン自身の伸縮力も作用することによって、セグメント面への押付力が更に強化されます。

これらの機能により、長距離、高水圧下および急曲線を伴うシールド工事において大きな効果を期待できます。

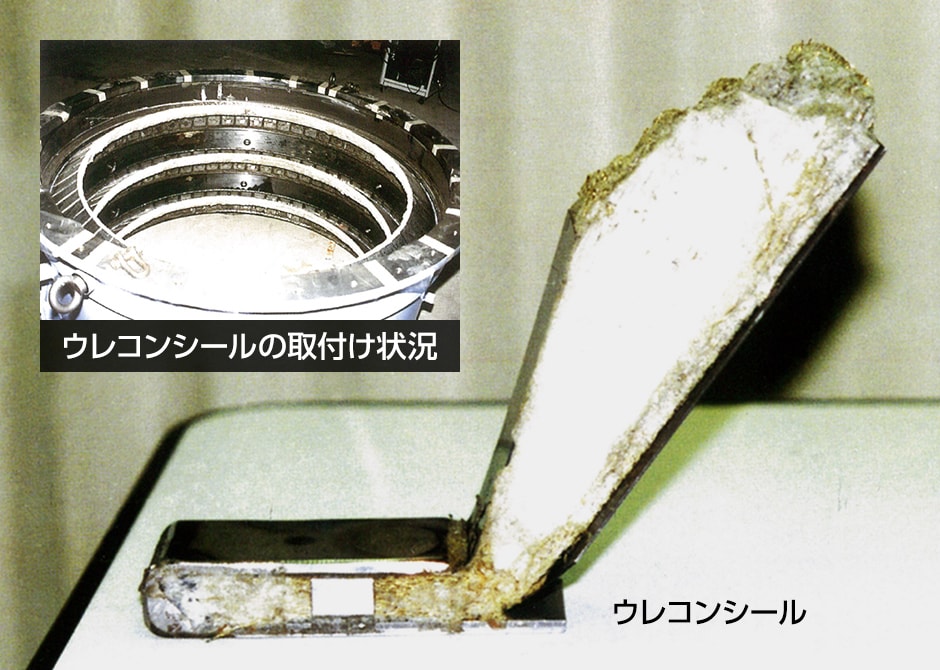

また、ウレコンシールの製作は、組立が完了したシールドに、発泡ウレタンを充填して製作するため、メーカーや形式に制限を受けず、あらゆるシールドへの導入が可能です。

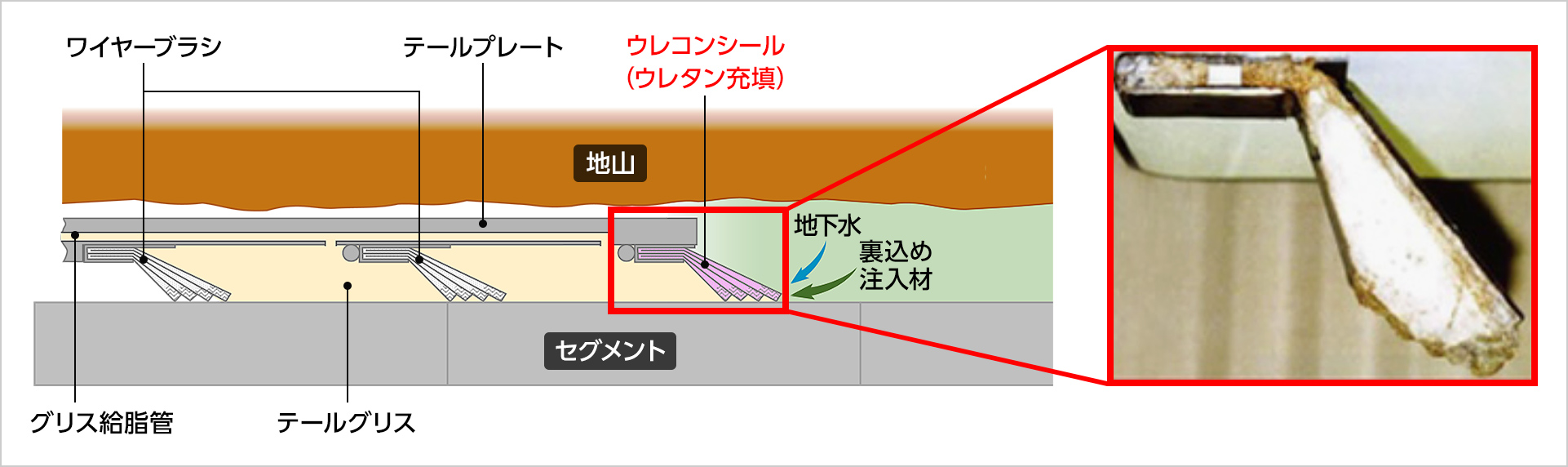

ウレコンシールによるテール部の止水方法

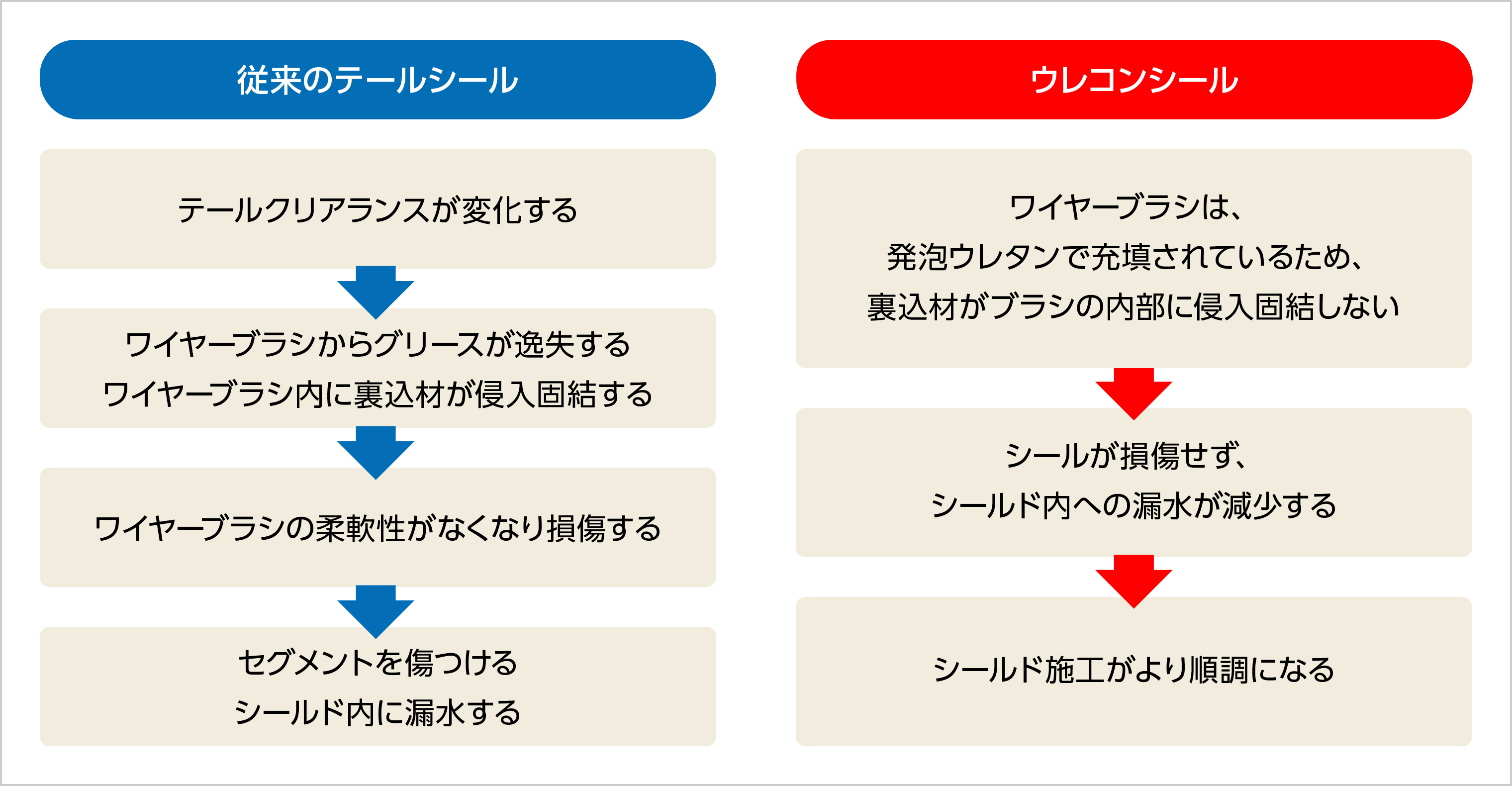

従来のテールシールとの違い

従来のテールシールは、ワイヤーブラシと保護板のみで構成されており、ワイヤーブラシ内部およびワイヤーブラシと保護板の間にテールグリスを充填させることにより、その止水機能が発揮されます。

しかし、掘進中に生じるテールクリアランスの変化により、ワイヤーブラシ間に充填されたテールグリスが絞り出されて、その止水性能が低下する状況も生じます。

一旦、掘進を開始した後には、ワイヤーブラシ内部から逸失したテールグリスを当初の完全な状態に再充填することは非常に困難であり、また、逸失したテールグリスに代わり裏込材がワイヤーブラシ内部に侵入して固結する状態も生じます。

裏込材が固化したテールシールは、テールクリアランスの変化に対する追従性が著しく劣化するともに、テールブラシ自身が破損する危険も高くなります。

ウレコンシールは、ワイヤーブラシを弾性のある発泡ウレタンで一体化させた構造とすることによって、従来のテールシールの課題であったテールクリアランスの変化に対する止水性低下防止や裏込材侵入による破損リスクを回避でき、より高い止水性能と高耐久性、および曲線施工等における信頼性の向上を図っています。
