SP継手・DS継手
シールドセグメントをワンタッチで接続するリング間継手
SP継手、DS継手は、シールドセグメントをワンタッチで嵌合することが可能なピン挿入式のリング間継手です。セグメント組立後は継手金物が露出せず、トンネル内面を平滑な構造とすることが可能です。
SP継手は大口径、中口径シールド、DS継手は中口径、小口径シールドでの使用に適しています。いずれも小さな荷重で簡単に挿入することが可能で、シールド工事の高速化、高耐久化を実現します。
SP継手：Smooth&Powerful
DS継手：Disk Spring
特許登録済

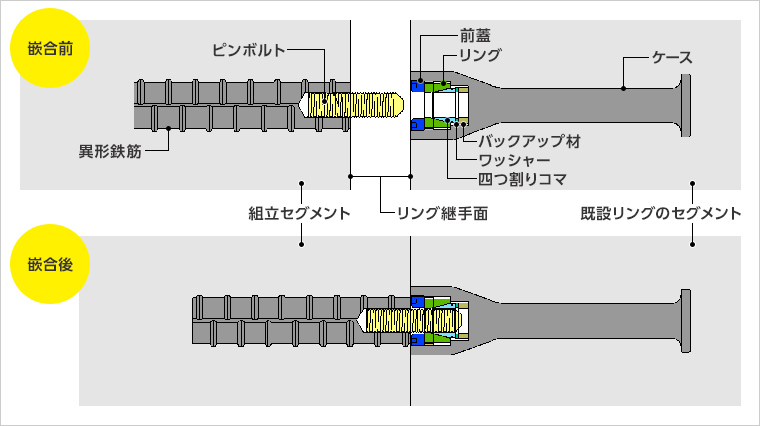

SP継手

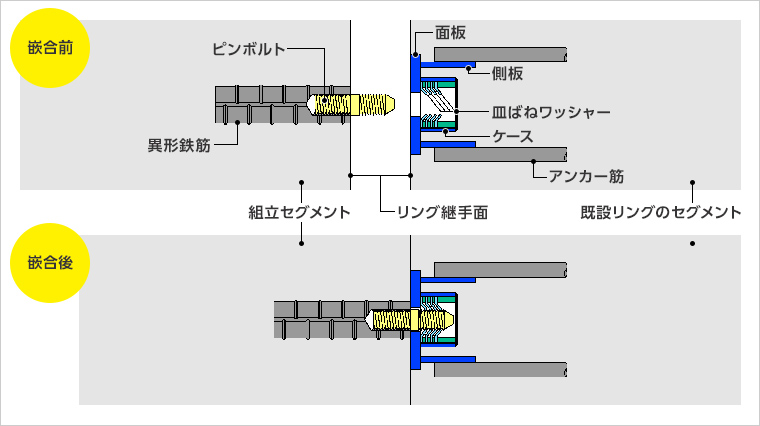

DS継手
- キーワード
- シールド、セグメント、ピン式継手、ワンタッチ
改ページ
特長・メリットココがポイント
高速化・自動化に最適
ボルトの締結等の作業を省略できるため、高速化・自動化に最適です。
- 高所作業、狭い箇所でのボルト締結作業の省略により、安全性が向上します。
- セグメントの高速組立に適しています。
- 組立の自動化に適しています。

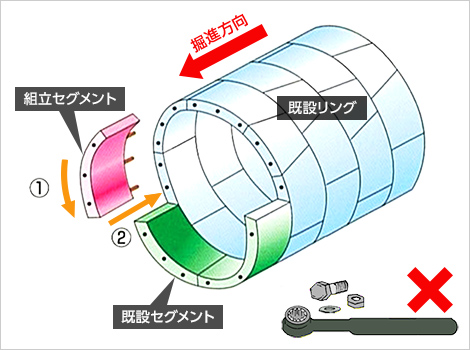

ワンタッチ組立（ボルト締結作業を省略）
トンネル内面を平滑化
継手金物が露出しないため、内面が平滑なトンネルの構築が可能です。
- 継手金物の露出がないため、耐久性が向上します。
- 継手締結用の欠損箇所の充填や二次覆工を省略できます。
- 二次覆工の省略により、トンネル外径の縮小が可能です。

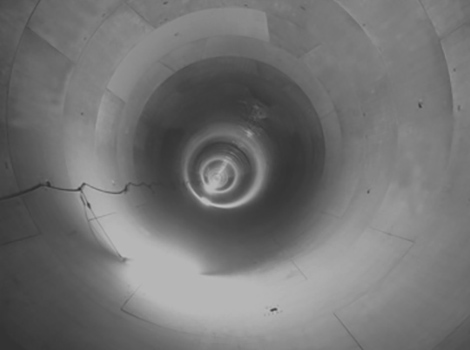

二次覆工の省略
適用実績
中央環状品川線トンネル（北行）
場所：東京都品川区～目黒区
竣工年：2015年4月
発注者：首都高速道路
規模：掘進延長8,030m
セグメント外径Φ12,300mm
掘削外径Φ12,550mm
石狩湾新港発電所1号機新設工事のうち
土木本工事（第3工区）
場所：北海道小樽市
竣工年：2018年8月
発注者：北海道電力
規模：掘進延長1,045m
セグメント外径Φ5,400mm
掘削外径Φ2,360mm
学会論文発表実績
- 「免震機能を有するピン挿入型リング継手構造の開発」，土木学会，第69回年次学術講演会，2014年
- 「QB（クイックブロック）セグメントの開発（その1）～（その8）」，土木学会，第54～60回年次学術講演会，1999年～2005年
